Montage et installation
Montage de la tête de commande sur diverses vannes
Fig.21
2.
3.
4.
5.
6.
7.
8.
®
6.6.6

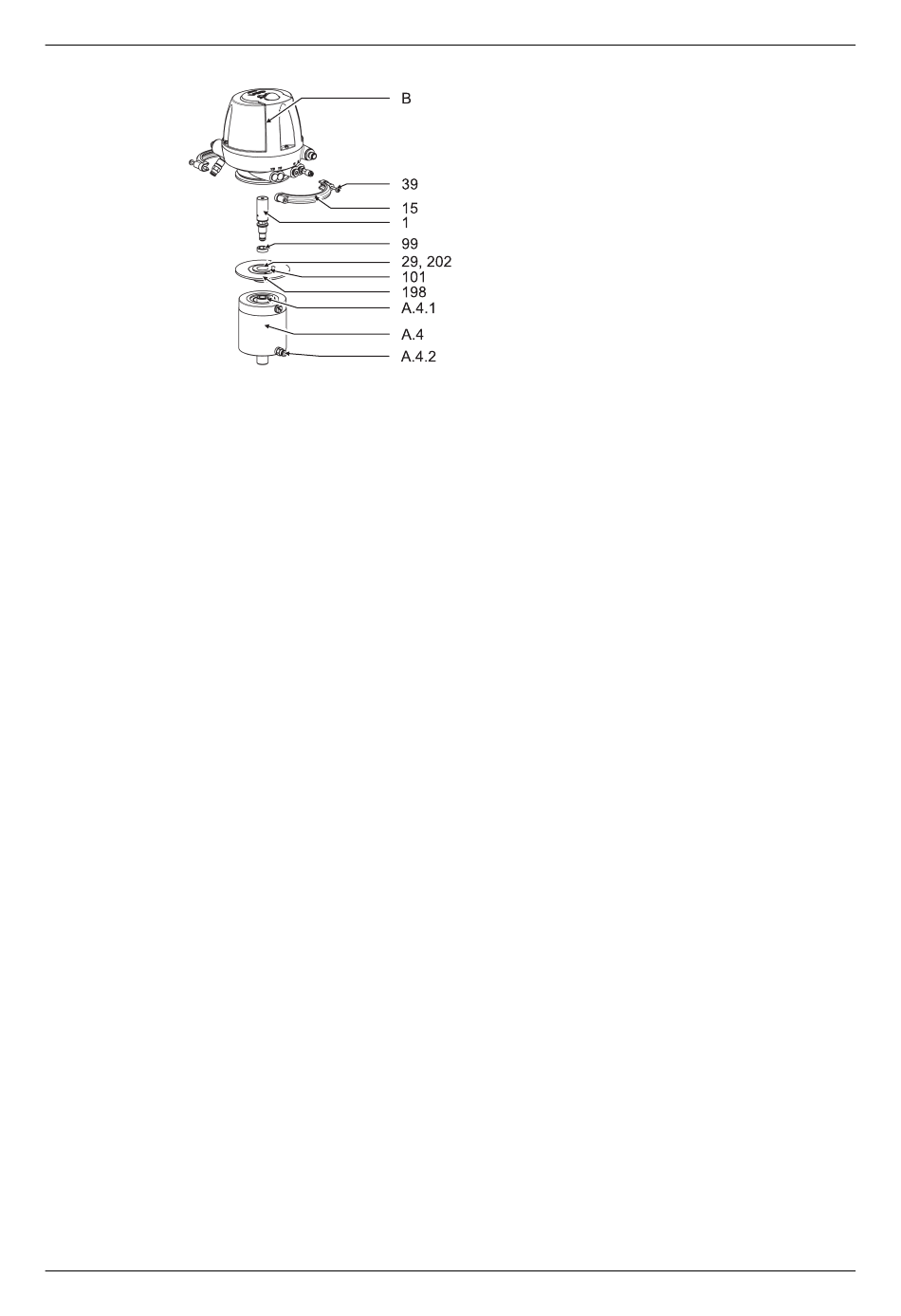

Montage sur vanne VESTA H_A
Condition :
•
Effectuez les opérations suivantes :
1.
36
Visser le socle de montage (198) dans l'actionneur (A.4) et serrer à l'aide
d'une clé à ergots.
Visser la tige de commutation (1) avec le joint (99) dans la tige de piston
(A4.1) et serrer à l'aide d'une clé à fourche d'ouverture 13, couple de serrage
2 Nm (1.4 lbft).
Placer la tête de commande (B) sur l'actionneur à l'aide de la tige de
manœuvre (1).
Fixer les demi-anneaux (15) et les vis (39) avec un couple de serrage de 1
Nm (0,7 lbft).
Placer les raccordements pneumatiques et électriques selon la configuration
du bloc de vanne.
Étant donné que la circulation de l'air de réglage intérieure n'est pas possible
sur les vannes VESTA, relier le raccord d'air (Y1) sur la tête de commande
avec le raccord (A.4.2) sur l'actionneur à l'aide d'un flexible pneumatique (L).
Effectuer la mise en service, voir Chapitre 6, Page 25 et Chapitre 7,
Page 39.
Terminé.
Ne pas plier les flexibles pneumatiques lors du montage.
Poser les joints toriques (139.2) dans l'adaptateur (139) sur le côté inférieur
du filetage (139.1).
