Effectuez les opérations suivantes :
1.
®
10.4.2
Démontage de la platine
Effectuez les opérations suivantes :
1.

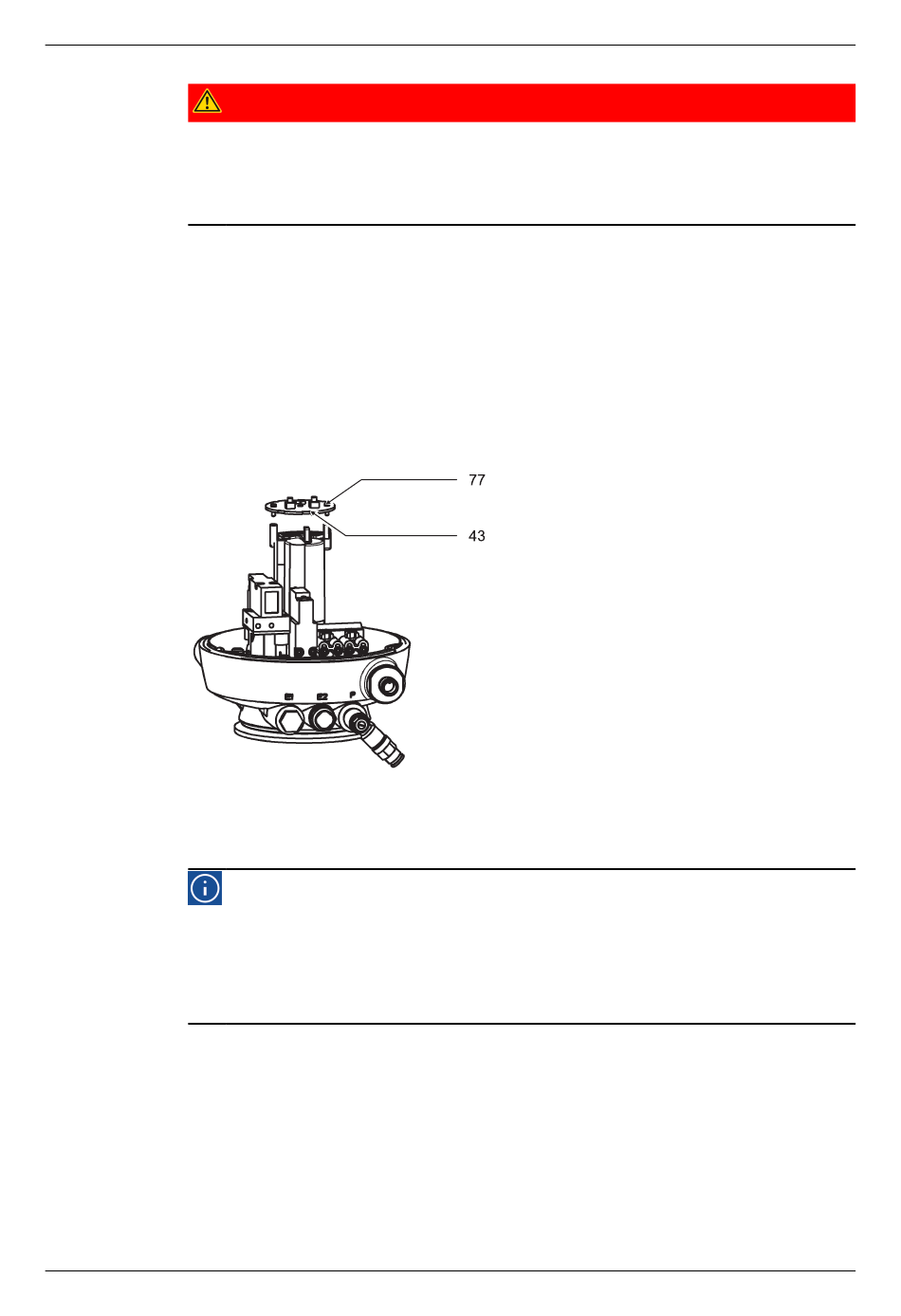

Fig.31
2.
®
10.4.3
Montage de la platine
Pour le montage de la platine, respecter le plan de raccordement platine (face
inférieure) pour T.VIS P-15, voir Section 6.5.3, Page 31 !
10.4.4
Démontage du module de capteur (9)
Effectuez les opérations suivantes :
430BAL010747FR_3
27.07.2020
Danger de mort
Tension électrique
Danger de mort
► Avant de démonter la tête de commande, couper la tension et l'air de
régulation.
Desserrer les 3 vis (25) du couvercle (7) et enlever le couvercle (7) du
chapeau (5).
Terminé
Desserrer et retirer les vis (77).
Retirer l'ensemble des conduites de la platine (43).
Terminé
Remarque !
Pour éviter ou minimiser un endommagement éventuel dû à une
décharge électrostatique :
–
Tenez compte des exigences des normes DIN EN 61340-5-1 et 5-2.
–
Veillez à ne pas toucher les composants électroniques !
Désolidariser la tête de commande en composants
Entretien
49
