6.11 Changement d'un segment PSG
voir figure 39
ATTENTION
Pour permettre la purge, la plus petit
segment (PSG1 = 50 mm
3
/course, PSG2
= 60 mm
3
/course,
PSG3 = 800
mm
3
/course) ne doit pas être placé en
première position (vue de l'entrée).
• Dévissez et retirez les deux vis à tête cy-
lindrique à six pan creux
(1) DIN6912
PSG1 = M5x25-8.8
PSG2 = M6x40-8.8 DIN 912
PSG3 = M8x50-8.8 DIN912
du segment à changer (2)
• Démontez de l'embase et déposez avec
précaution l'ancien segment avec les
joints toriques (3)
86
• Huilez légèrement les nouveaux joints
toriques (3) (×7) et placez-les avec pré-
caution sur l'embase
Avant de monter le nouveau segment,
vérifiez que les joints toriques sont biens
placés dans les gorges correspondantes.
• Placez avec précaution le nouveau seg-
ment (2) sur l'embase (4)
• Insérez les deux vis à tête cylindrique à six
pan creux
(1) dans le segment, ajustez le segment
• Serrez les deux vis à tête cylindrique à six
pan creux
(1) du nouveau segment avec un
couple de serrage de :
PSG1 = 6 Nm
PSG2 = 10 Nm
PSG3 = 23 Nm
6. Montage

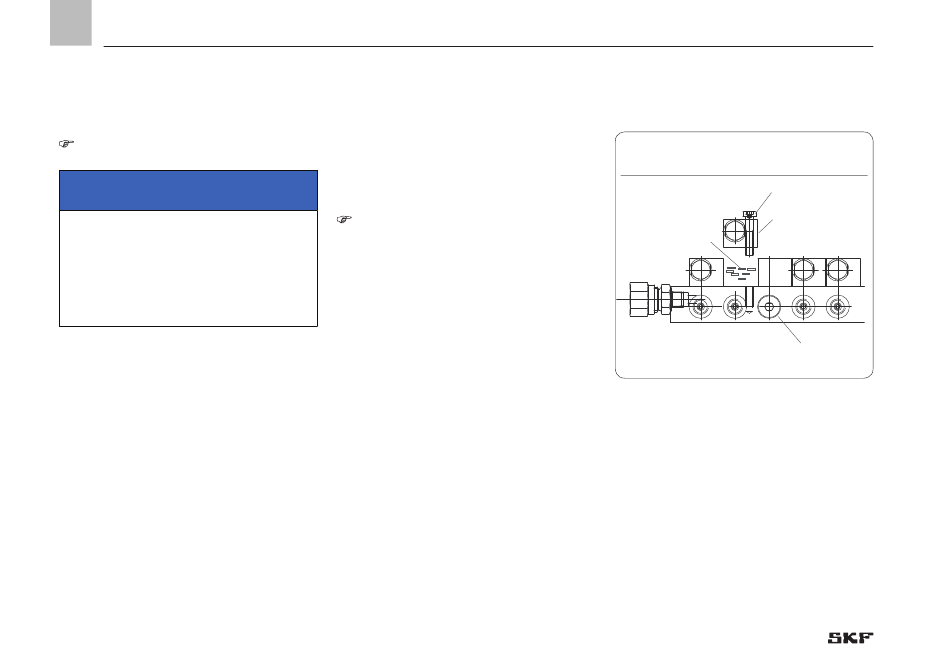

Changement de segment, exemple PSG1,
fig. 39
1
2
3
4
