6.5.3 Distributeur PSG2 ATEX avec détecteur de proximité
85
2
1
3
4
Assignation de la broche
2 wire connection
1
L+
3)
7.1
2
L-
à ouverture (NF)
3)
Raccordement à un amplificateur
NAMUR
1) Dans le cas de montages sur des pièces
de machine mobiles ou en cas de fortes
vibrations (par ex. sur des presses) le pis-
ton du distributeur ne doit pas se trouver
dans le même sens de mouvement que
la pièce de la machine.
2) Câble avec connecteur femelle, NAMUR
V1-G-N-15M-PUR, inclus dans la
livraison

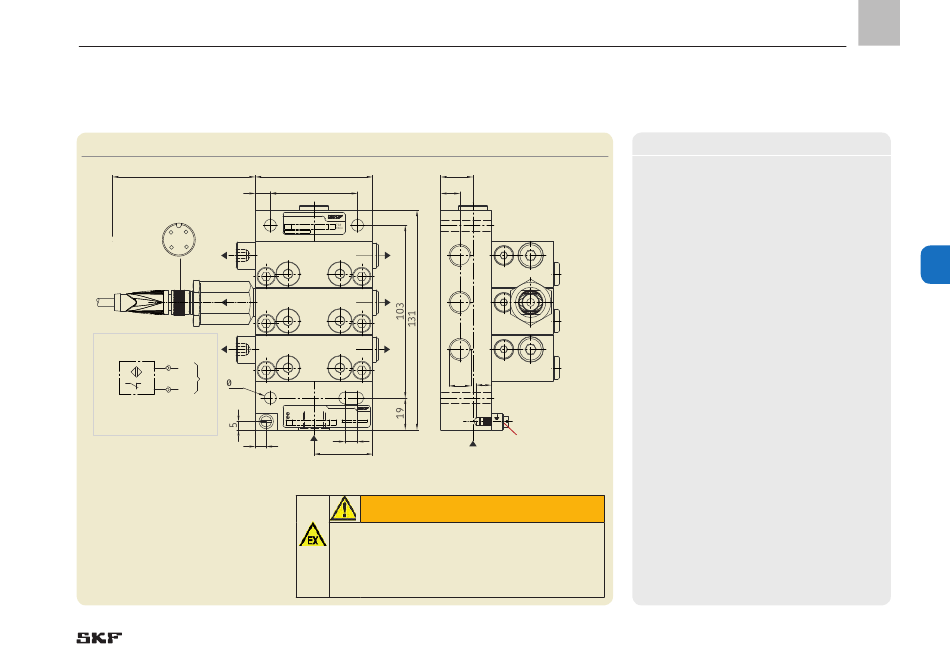

ATEX avec détecteur de proximité, fig. 24
70
9
52
SKF Lubrication Systems Germany AG
24-3720-4326
Made in Germany
60
60
60
24-3720-4326-ATEX
SKF Lubrication Systems Germany AG
II 2D c IIIC T135°CDb
II 2G c IIC T4Gb
XYZ KW/JJ
Made in Germany
8
7
35
Anziehdrehmomente, siehe Seite 61
MISE EN GARDE
Lors du raccordement du câble de mise à la
terre, il faut respecter les directives ATEX !
Détecteur de proximité inductif - Uniquement
pour raccordement à des circuits à sécurité
intrinsèque certifiés.
19
12
9
G1/4
Borne de terre 1
G1/4
pour câble Ø 4,3 mm
Caractéristiques techniques
Distributeur de base ATEX
1
)
Caractéristiques distributeur : voir les
caractéristiques techniques du distributeur
de base ATEX 24-3720-4327-ATEX
Détecteur de proximité inductif
selon NAMUR :
EN 60947-5-6:2000
IEC 60947-5-6:1999
Homologation : UL et CSA
Référence matériel : 24-1884-2613
Débit :
0,64 cm3 par impulsion
Portée nominale Sn : 1,5 mm, encastrable
Portée de travail Sa : 0 à 1,22 mm
Fonctionnement en circuit à sécurité
intrinsèque certifié avec : Ui maxi = 16 VCC ;
Ii = 25 mA;
Pi = 34 mW
Fonctionnement :
à ouverture (NF)
Consommation de
courant :
non amorti ≥ 3 mA ;
amorti
≤ 1 mA
Capacité propre C
< 50 nF
i
Inductance propre L
< 60 µH
i
Fréquence
< 400 Hz
Température ambiante : -20 °C à +70 °C
Protection :
II 2G Ex ia IIC T6 Gb
IP66/IP68
Raccordement électrique : Câble PVC,
15 m, 2×0,34 mm²
