COMPACT 2.0
ES

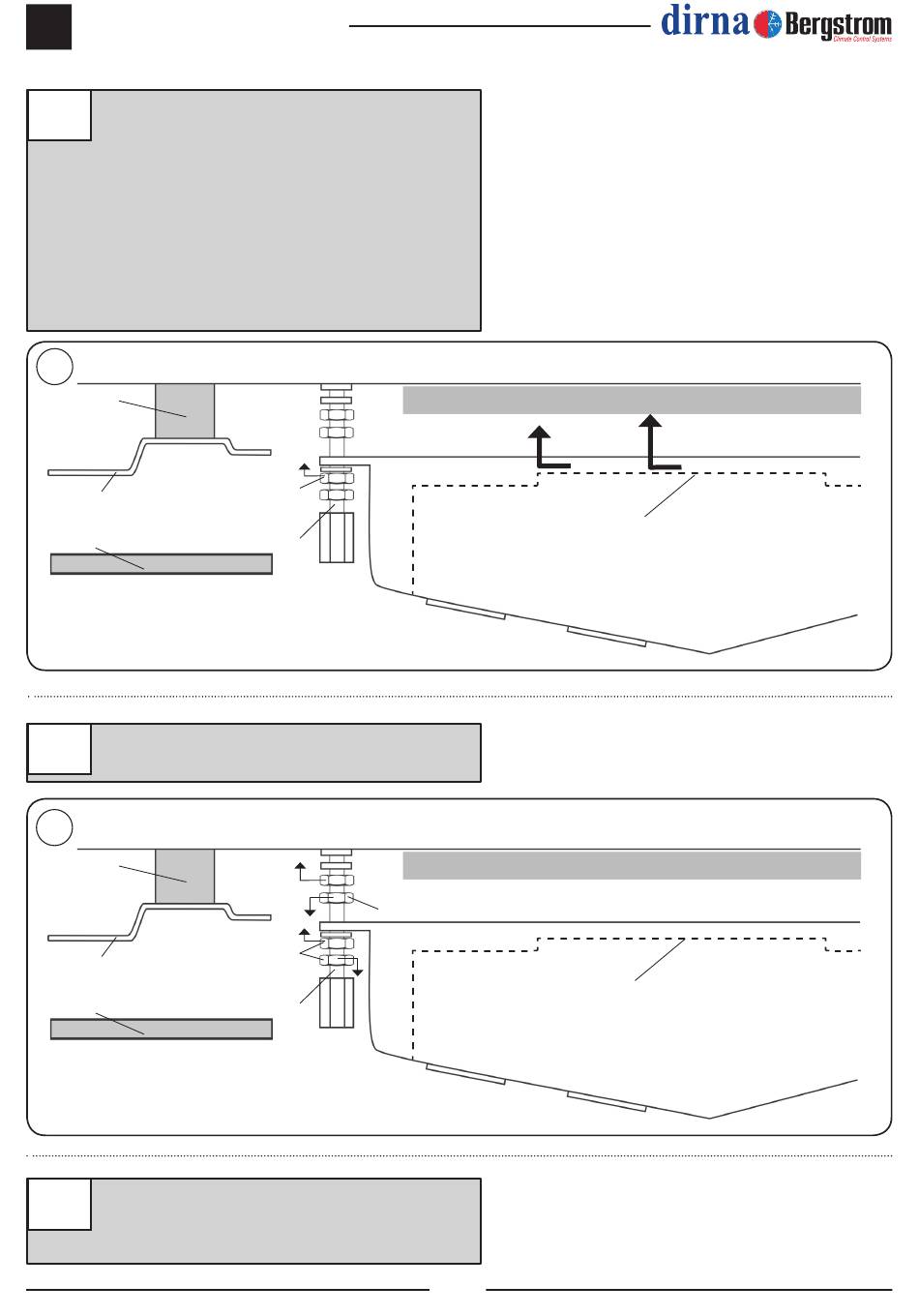

Colocar frente en los espárragos anteriores
14
con (1) arandela M6 ala ancha y (1) tuerca M6
en cada espárrago. Apretar tuercas hasta que
el canalizador de gomaespuma haga tope en
goma espuma superior del equipo.
Importante: El canalizador de gomaespuma
debe hacer tope contra la goma espuma
superior del equipo para evitar fugas de
aire.
14
Junta
EPDM
Techo cabina
Tapizado Espárrago M6
Apretar tuerca del punto 11 hasta hacer tope
15
con la parte superior del frente.
15
Junta
EPDM
Techo cabina
Tapizado Espárrago M6
Presentar consola y centrar el equipo en el
16
sitio más conveniente del techo de la cabina.
Una vez centrado quitar consola.
Base Compact
Tuerca M6
Base Compact
Tuerca M6 (11)
Tuerca M6
Canalizador de gomaespuma
Canalizador de gomaespuma
8
Air conditioning for vehicles
Junta EPDM
Frente con ventanillas
Junta EPDM
Frente con ventanillas
