Élément LED
1 Liaison iLO 2
2 Activité iLO 2

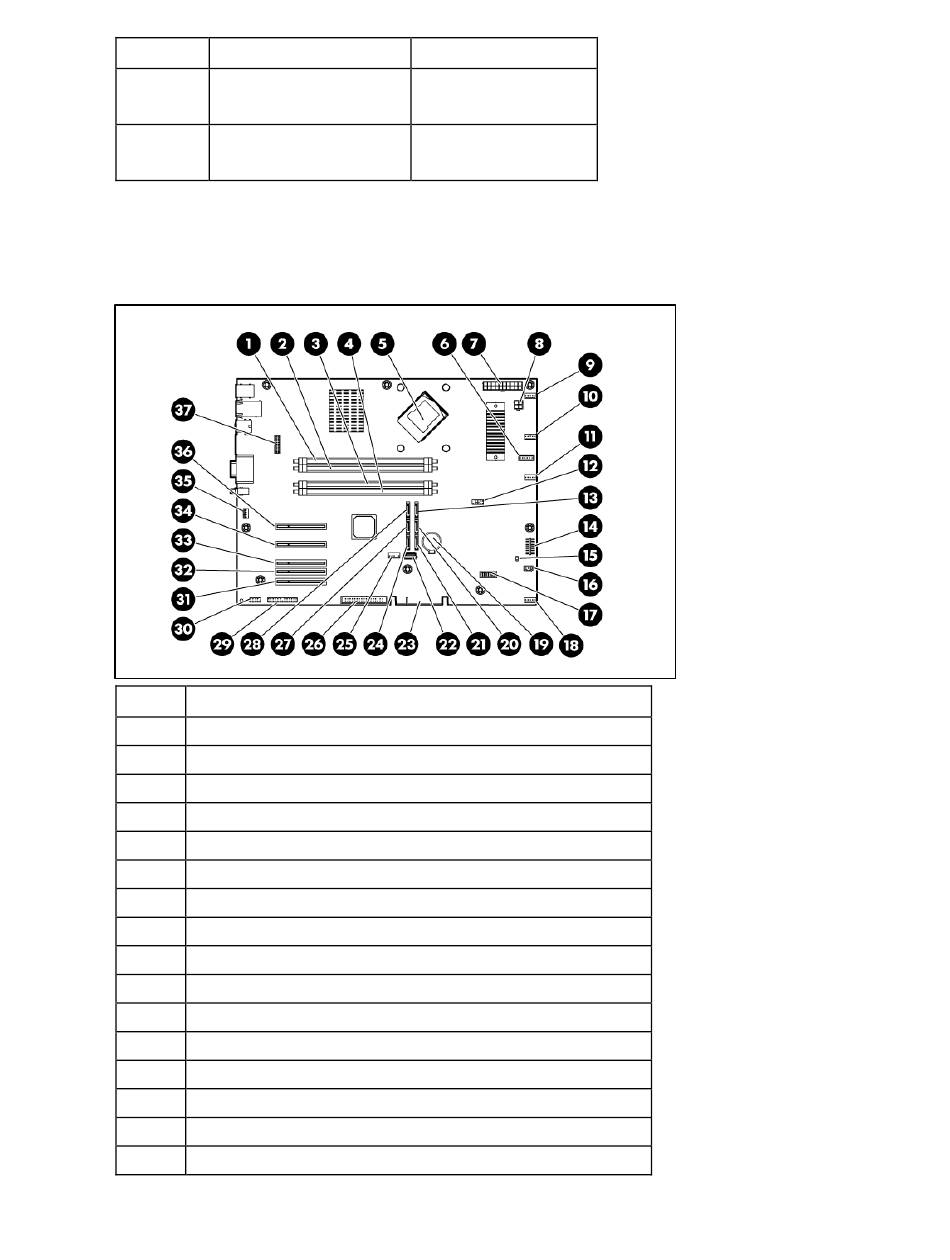

Composants de la carte mère
Pour ce serveur, certains connecteurs de carte mère sont réservés.
Élément Description
1 Connecteur de module DIMM 1 (canal A)
2 Connecteur de module DIMM 2 (canal B)
3 Connecteur de module DIMM 3 (canal A)
4 Connecteur de module DIMM 4 (canal B)
5 Connecteur de processeur
6 Connecteur du bloc d'alimentation redondant
7 Connecteur de l'alimentation système
8 Connecteur de l'alimentation du processeur
9 Connecteur du ventilateur du dissipateur thermique du processeur
10 Réservé
11 Réservé
12 Connecteur de câble USB avant
13 Connecteur SATA 2 (disque dur)
14 Connecteur de câble du voyant du panneau avant
15 Cavalier NMI
16 Connecteur de capteur de température
État
Allumé = Liaison
Éteint = Aucune liaison
Clignotant = Activité
Éteint = Aucune activité
Identification des composants 11
