Raccordement
Chapitre 2 :
Raccordement
Raccordements des câbles
Assurez-vous de ne pas plier les câbles par
dessus cette unité (comme indiqué dans
l'illustration). Si cela se produit, le champ
magnétique produit par les transformateurs
dans cette unité peut provoquer un ronflement
des enceintes.
Important
• Avant d'effectuer ou de modifier les
raccordements, mettez l'appareil hors
tension et débranchez le cordon
d'alimentation de la prise secteur.
Raccordement des composants
audio
Le nombre et le type de raccordements dépend
du type de composant que vous raccordez.
Suivez les étapes ci-dessous pour raccorder un
lecteur CD, un magnétophone, une platine ou
un autre composant audio.
Remarque
1 iPod est une marque d'Apple Computer, Inc., déposée aux États-Unis et dans d'autres pays.
6
Fr
Platine
FM UNBAL
ANTENNA
AM LOOP
75
REC
PLAY
OUT
IN
12V
TAPE
AUX1
TRIGGER
L
2
R
IN
OUT
REC
PLAY
AUDIO IN/OUT
Platine cassette, etc.
1

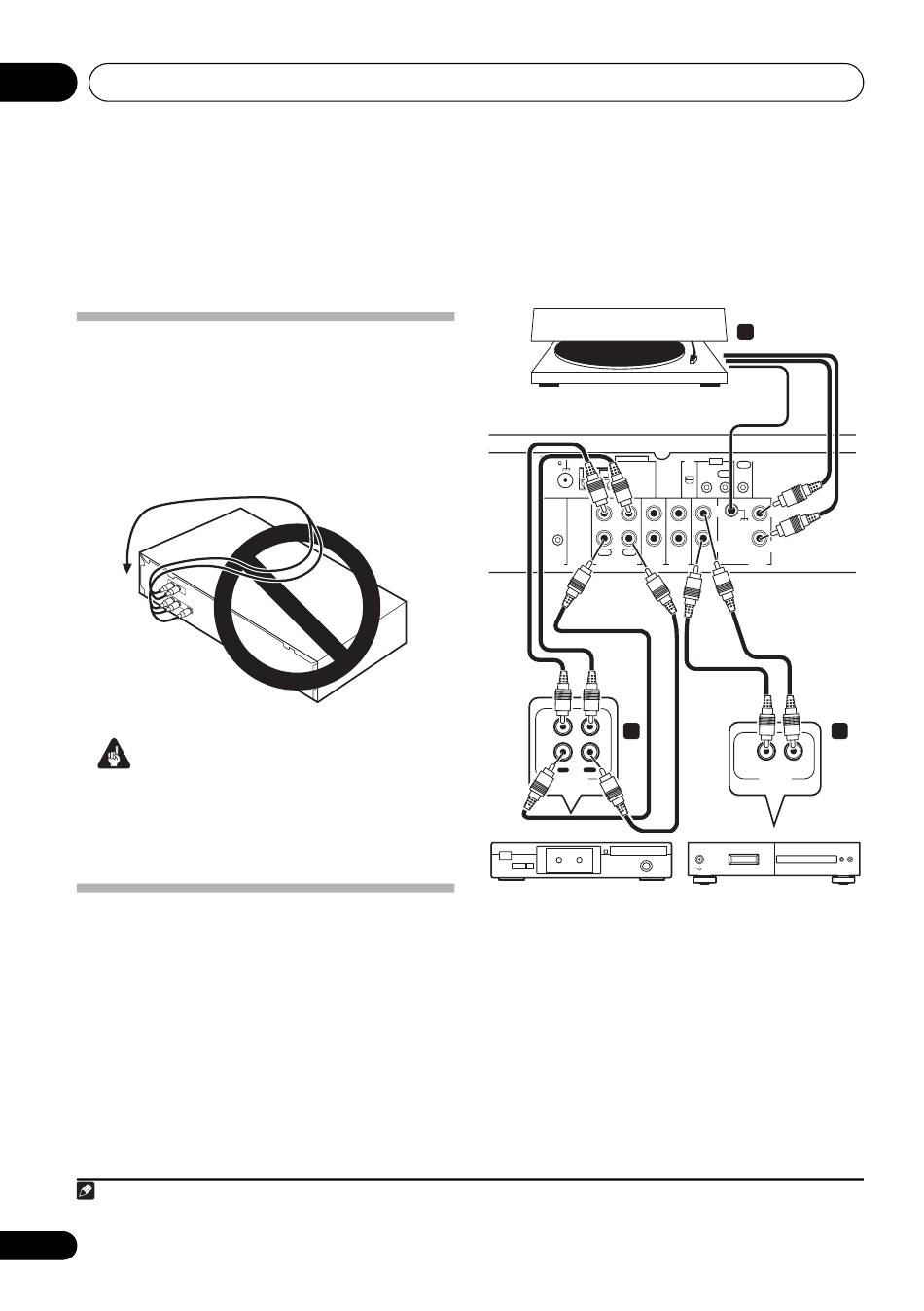

Raccordez les sorties audio analogiques
de votre lecteur CD (ou d'un autre
composant) aux entrées CD de ce récepteur.
Utilisez un câble stéréo phono RCA comme
indiqué.
• Raccordez tout autre composant (comme
1
un dock iPod
ou un lecteur audio
portable) aux entrées AUX de la même
façon.
3
CONTROL
XM
IR
OUT
IN
IN
OUT
SIGNAL
GND
L
L
R
R
AUX2
CD
PHONO
Ce récepteur
1
OUT
R
L
AUDIO OUT
Lecteur CD, etc.
