Félicitations pour votre achat d'un produit Orion de qualité ! Ces
trépieds robustes en aluminium constituent un support solide
pour les jumelles, les petits télescopes, les appareils photo ou
les caméscopes. Conçus pour une utilisation à l'intérieur ou à
l'extérieur, les trépieds Parangon sont dotés d'une rotule fluideà
deux axes et d'un support à déverrouillage rapide facilitantleur
utilisation.
Pour en profiter pleinement, veillez prendre connaissance des

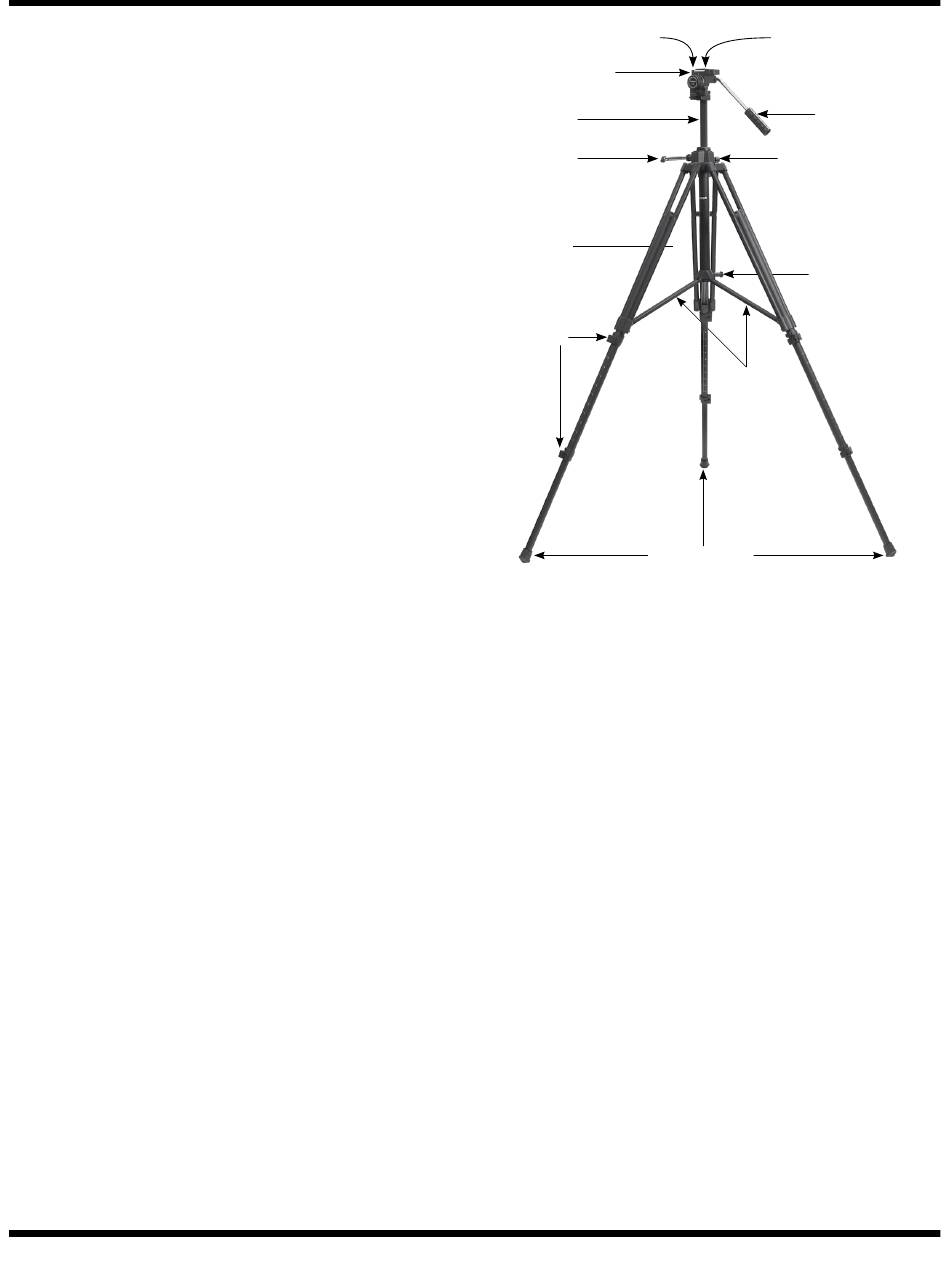

instructions et des conseils d'utilisation. Consultez l'illustration
comportant tous les noms des pièces du trépied
Réglages des jambes
Votre trépied Paragon est livré complètement assemblé. Chaque
jambe comporte deux parties télescopiques. Pour allonger une
jambe, desserrez la molette de verrouillage du levier puis étirez
la jambe. Lorsqu'elle est à la longueur désirée, serrez la manette
du levier en la tournant vers le bas. Une échelle est gravée sur
la partie médiane de chaque jambe, qui permet de comparer la
hauteur de chaque jambe. Avant de monter un instrument sur le
trépied, il est recommandé d'appuyer doucement sur la rotule
pour s'assurer que les jambes sont solidement verrouillées et ne
céderont pas sous le poids de l'instrument
Pieds en caoutchouc / pointes
Les trépieds Parangon sont équipées de deux types de pieds :
des pieds en caoutchouc rétractable et des pointes métalliques.
Les pieds en caoutchouc sont destinés à être utilisés à l'intérieur
ou sur une surface pavée lisse. Les pointes métalliques sont
recommandées sur des terrains plus mous, pour plus de prise.
Pour utiliser les pieds en caoutchouc, tournez le pied dans le
sens anti-horaire jusqu'à ce qu'il se bloque. Dans cette position,
la pointe métallique sera complètement rétractée dans le caou-
tchouc. Assurez-vous que les trois pieds en caoutchouc sont bien
à plat sur le sol et non penchés de côté.
Pour sortir la pointe, tournez le pied en caoutchouc dans le sens
horaire jusqu'à ce qu'elle sorte du pied en caoutchouc. Dans cer-
tains cas, vous pouvez vouloir supprimer complètement les pieds
en caoutchouc pour faire sortir entièrement la pointe métallique.
Retirez alors les pieds en caoutchouc de leurs supports. Ils peu-
vent être repositionnés à tout moment.
Réglage de la position du trépied
Les trépieds Paragon disposent d'une très large base pour
une stabilité accrue. La stabilité est meilleure lorsque les trois
entretoises de jambage sont au plus bas de la colonne centrale.
La molette de verrouillage des entretoises doit être serrée pour
consolider la position.
Si vous utilisez un trépied dans un espace réduit, l'occupation
au sol peut être réduite en déverrouillant les entretoises et en
rapprochant les jambes. Les trois entretoises s'élèveront sur la
colonne centrale. Resserrez alors la molette de verrouillage pour
bloquer les jambes dans la nouvelle position. Notez bien que le
trépied sera alors plus instable, car l'écartement des pieds est
restreint. Soyez très prudent lors du montage sur le trépied d'un
instrument avec un centre de gravité difficile à trouver, surtout s'il
est un peu lourd.
Un nivellement approximatif du trépied devrait suffire pour une
utilisation avec des jumelles ou télescopes. Pour une utilisation
photographique, un niveau à bulle intégré permet une mise à
niveau plus précise.
Botón de bloqueo de asa
(oculto)
Cabezal plano de
dos vías
Eje elevador
Manivela del
elevador
Carcasa del eje
elevador
Botones de
bloqueo de la
palanca
Patas de goma
Utilisation de la rotule à déplacement fluide
Les trépieds Parangon comportent une rotule de précision à
déplacement fluide, avec une plage de mouvement vertical de
180° et horizontal de 360°. Des grandes molettes de réglage de
tension permettent le réglage sur les deux axes, avec verrouillage
de la position. Les molettes de réglage de tension permettent de
régler la fluidité du mouvement souhaitée pour chaque axe
La poignée de la rotule facilite les observations panoramiques.
Son angle par rapport à la tête de monture est réglable.
Déverrouillez la poignée, puis retirez-la complètement du
manchon. Introduisez à nouveau la poignée dans le manchon à la
position désirée et verrouillez en serrant bien la molette
Le support de montage amovible permet le montage et le démon-
tage rapide de votre instrument. Le support est équipé d'un file-
tage mâle de 1/4"-20 (6,4 mm, 20 filets au pouce) et d'un caou-
tchouc cannelé. Il est retenu par un levier de verrouillage rapide
à ressort. Lors du montage d'un instrument optique, vous devez
d'abord enlever le support de la rotule en actionnant le levier de
verrouillage. Fixez le support à l'appareil puis replacez-le sur la
rotule. Assurez-vous que le support est bien verrouillé avant de
lâcher l'instrument. Il est recommandé de retirer l'instrument du
trépied pour le transport.
Il est possible de pointer un instrument au zénith (vers le haut).
Ceci est particulièrement utile lorsque vous utilisez un trépied
pour l'observation astronomique. Au lieu de pousser la poignée
vers le bas pour incliner la rotule, inclinez la rotule elle-même,
de sorte que la poignée pointe vers le haut. De cette façon, la
poignée sera pas en contact avec le trépied et n'empêchera pas
l'inclinaison. Vous devrez faire pivoter l'appareil à 180° sur la
Zapata de liberación
rápida
Asa del cabezal
plano
Botón de bloqueo
de elevador
Botón de bloqueo
del soporte
Triple
soporte
