Orion OBSERVER 70 mm AZ Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Mode d'eMploi
observer
70 mm AZ
™
de orion
®
Télescope réfracteur azimutal # 9881
Service client :
www.OrionTelescopes.com/contactus
Siège :
89 Hangar Way, Watsonville, CA 95076, États-Unis
Fournisseur de produits optiques grand public de qualité depuis 1975
IN 210 Rev.B 02/09

Publicité

Table des Matières
loading

Manuels Connexes pour Orion OBSERVER 70 mm AZ

Sommaire des Matières pour Orion OBSERVER 70 mm AZ

  • Page 1 Mode d'eMploi observer 70 mm AZ ™ de orion ® Télescope réfracteur azimutal # 9881 Service client : www.OrionTelescopes.com/contactus Siège : 89 Hangar Way, Watsonville, CA 95076, États-Unis Fournisseur de produits optiques grand public de qualité depuis 1975 IN 210 Rev.B 02/09...

  • Page 2: Table Des Matières

    Dans le cas Molettes de la fourche (18) où vous auriez besoin d'expédier le télescope, ou de le retourner à Orion pour une réparation sous garantie, un emballage Oculaire Explorer II de 25 mm (3) approprié permettra de le transporter sans encombre.

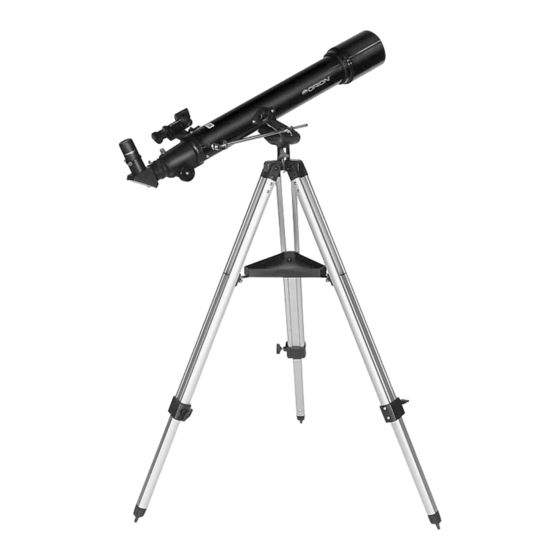

  • Page 3 la lunette astronomique observer 70 Figure 1. Composants de l'Observer 70.

  • Page 4: Les Composants De Base De Votre Télescope

    3. les composants de base de votre télescope La figure 1 montre l'Observer 70 entièrement assemblé. Tous les principaux composants du télescope sont décrits et numérotés pour vous aider à identifier chaque partie et comprendre leur utilisation. Reportez-vous à cette figure lors de l'assemblage du télescope. Tube optique le chercheur reflex eZ Finder ii C'est le principal composant optique du télescope.

  • Page 5: Tube Du Télescope Observer

    Tube du télescope observer 70 Figure 2a. Composants du tube optique. Figure 2b. Détail du porte-oculaire de l'Observer 70.
  • Page 6 détails du tube optique et des composants La figure 2a montre les détails du tube optique (1) et de ses différentes parties. Pour plus de clarté, le tube optique est représenté fixé à la monture. La figure 2b est un plan rapproché du porte-oculaire avec encore plus de détails. objectif Tube télescopique du porte-oculaire C'est le principal composant optique du télescope.

  • Page 7: Trépied Et Monture De L'observer

    Trépied et monture de l'observer 70 Figure 3a. Détail du trépied et de la monture. Figure 3b. Détail du montant du trépied et de la fixation de la monture de l'Observer 70.
  • Page 8 détails du trépied et de la monture La figure 3a montre un plan rapproché de la monture et du trépied du télescope. Les caractéristiques importantes sont indiquées pour plus de clarté et de détails. La figure 3b représente les montants du trépied (6) fixés à la fourche de la monture azimutale (5). Bouton de verrouillage de l'altitude Boutons de verrouillage du pied Il verrouille le télescope en altitude (de haut en bas).

  • Page 9: Montage

    4. Montage Le premier montage du télescope nécessite environ 30 minutes. Les seuls outils dont vous aurez besoin sont un tournevis cruciforme et un tournevis à tête plate. D'une manière générale, serrez fermement toutes les vis pour éviter le fléchissement et les oscillations, mais veillez à...

  • Page 10: Pour Commencer

    à travers les ténèbres de la pollution lumineuse. Même les nébuleuses brillantes, comme celle d'Orion ou celle de la Lagune, perdent beaucoup de leurs détails les plus sensibles. La Lune et les planètes ne sont pas concernées : elles ont davantage besoin d'air...

  • Page 11: Caractéristiques Techniques

    Garantie limitée d’un an Ce produit d’Orion est garanti contre les défauts de matériel et de fabrication pour une période d’un an à partir de la date d’achat. Cette garantie est valable uniquement pour l’acheteur initial du télescope. Durant la période couverte par la garantie, Orion Telescopes &...
