PRUDENCE
DANGER POTENTIEL
Si l'on ne maintient pas l'accessoire à
l'horizontale lors du levage, la charge risque de
tomber accidentellement sur le conducteur.
QUELS SONT LES RISQUES?
La charge qui tombe de la pince peut blesser le
conducteur.
COMMENT SE PROTEGER?
Lors du levage, incliner l'accessoire vers
l'avant pour le maintenir à l'horizontale et
éviter la chute par l'arrière.
Porter la charge à l'horizontale et près du sol.

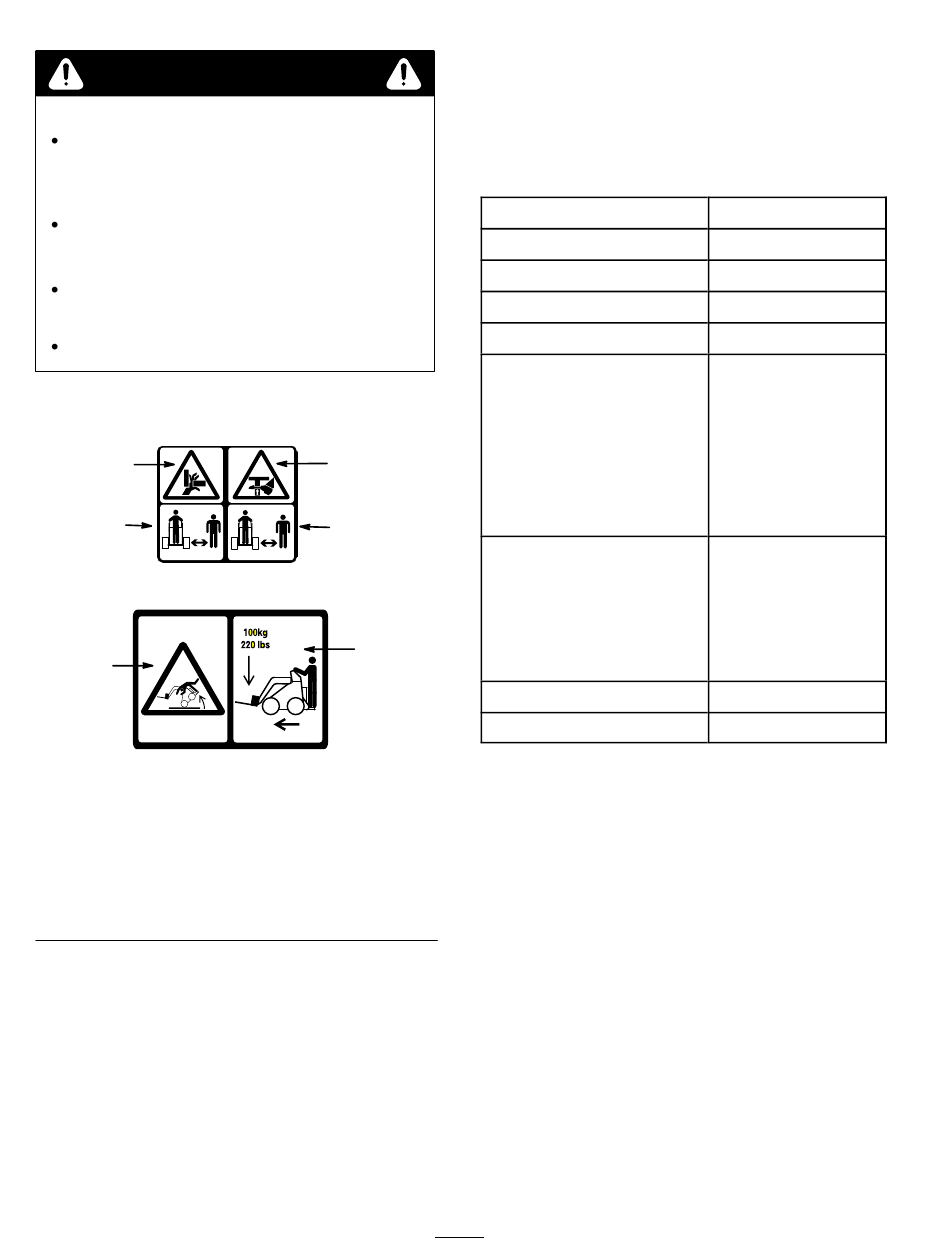

Autocollants de sécurité
1
3
# 100–4650
4
# 100–4650
Figure 1
1. Risque de pincement ou
écrasement de la main
2. Risque de pincement ou
écrasement du pied
3. Ne laisser approcher
personne
2
3
5
4. Renversement de la
machine – instabilité en
cas de dépassement de la
capacité de charge
nominale
5. Capacité de charge
maximum
Caractéristiques
techniques
Remarque : Les caractéristiques techniques et la
construction peuvent être modifiées sans préavis.
Largeur hors-tout
Longueur hors-tout
Hauteur hors-tout
Poids
Longueur de pince
Pince:
Longueur
Hauteur
Largeur
Epaisseur
Section transversale
Plage de déplacement
Bras de gauche
Bras de droite
Vérin hydraulique:
Diamètre de tige
Course
Alésage
Force développée
Diamètre d'axe de pivot
Charge maximum
Classes de stabilité
Pour connaître la pente maximum sur laquelle une unité
de traction équipée de la pince peut se déplacer, voir la
classe de stabilité indiquée pour l'orientation envisagée
dans le tableau ci-après qui convient, puis voir le degré de
pente correspondant à cette classe et cette orientation dans
la section Données de stabilité du mode d'emploi de
l'unité de traction.
IMPORTANT : Sur les unités de traction pourvues
d'une plate-forme arrière de conduite, la plate-forme
doit être lestée au moyen du contrepoids lors de toute
utilisation de la pince, sans quoi la stabilité de l'unité
de traction ne sera pas assurée.
4
62 cm (24.5")
114 cm (45")
32 cm (12.5")
77 kg (169 lbs)
109 cm (43")
109 cm (43")
7,6 cm (3")
7,6 cm (3")
6 mm (0.25")
Triangulaire
47 degrés
Stationnaire
3 cm (1.125")
7,6 cm (3")
5 cm (2")
4.275 Kg (8425 lbs) à
3000 psi
(20.685 kPa)
2,5 cm (1")
100 kg (220 lbs)
