7.5 Terminaisons verticales
NOTE : La bride de l'étrier de dégagement supérieur doit être
pliée vers le haut à un angle de 90°
IMPORTANT : L'écran thermique d'évacuation vertical doit
être installé, quelle que soit la configuration d'installation du
conduit d'évacuation. L'écran thermique horizontal doit être
installé sur tout conduit horizontal d'élévation minimum. Voir la
Section 7.8 à la page 25.
NOTE : Les écrans thermiques de grenier peuvent être isolés en
utilisant des matériaux isolants sans revêtement («unfaced»),
homologués incombustibles selon la norme ASTM E 136.
Tableau 7.3, Terminaisons verticales - Min / Max
Longueur verticale minimum
3 pi
914 mm
7.6 Conduit d'évacuation combiné (V/H)
IMPORTANT : Les sections de conduit horizontales exigent une
élévation de ¼ po (6 mm) pour chaque 12 po (305 mm) de
course horizontal.
Tableau 7.4, Terminaisons horizontales d'élévation verticale minimum
Élévation verticale
Course horizontale
minimum (V
)
minimum (H
MIN
Coude 90°
6 po
Tableau 7.5, Conduits d'évac. combinés - Vertical max. / Horizontal max.
Élévation verticale
Course horizontale
maximum
maximum
25 pi
7,6 m
25 pi

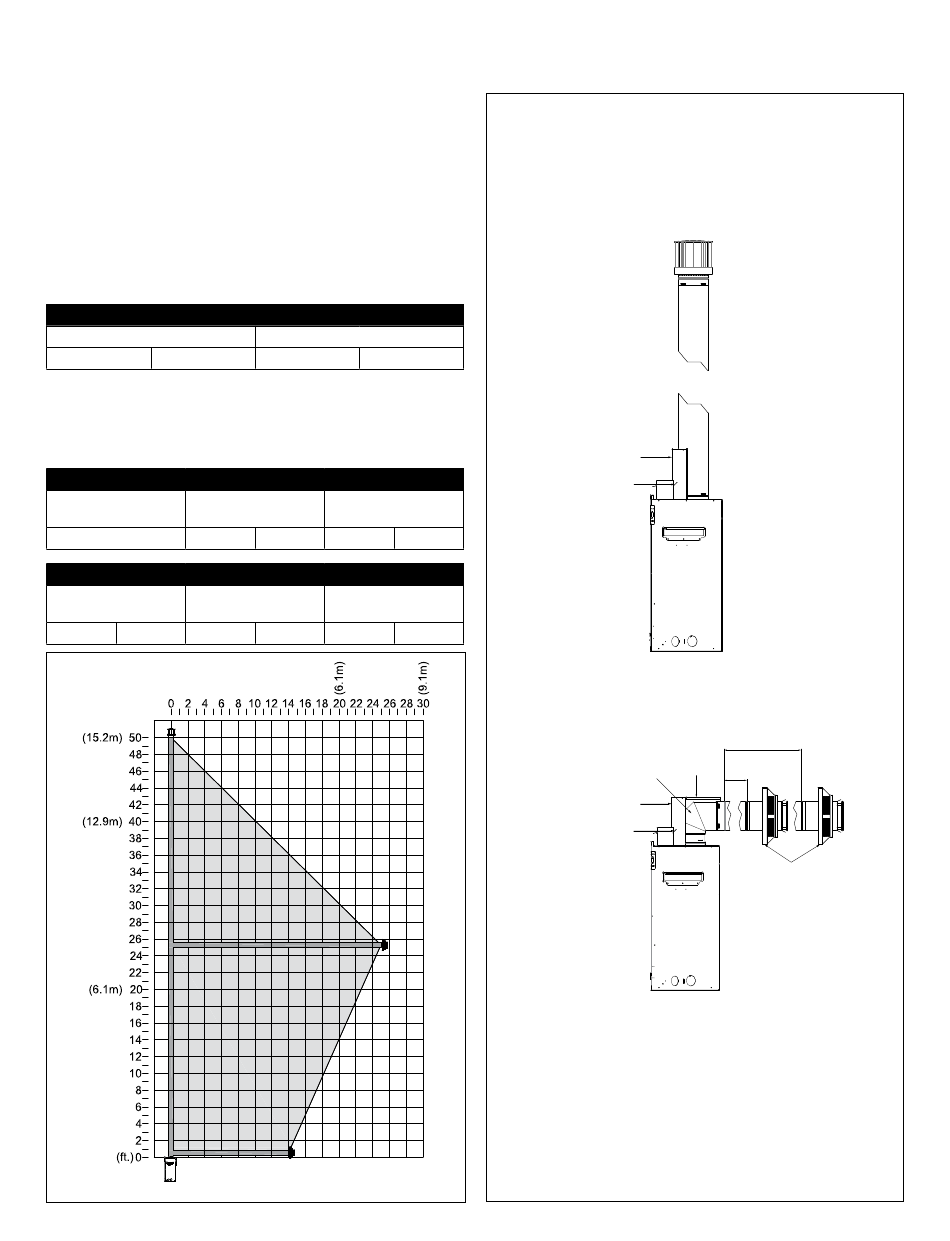

Figure 7.2, Conduit combiné (V/H) Gaz naturel et Gaz propane
Longueur verticale maximum
50 pi
15,2 m
Course horizontale
)
maximum (H
)
MIN
MAX
152 mm
14 po
4,27 m
Longueur totale
7,6 m
50 pi
15,2 m
ÉVACUATION (TERMINAISONS HORIZONTALES ET VERTICALES)
(A) Étriers de dégagement
(B) Écrans thermiques des étriers
(C) Coude de 90°
3 pi (914mm) MIN / 50 pi (15,2m) MAX
D
A
B
COUDE 90° + 6 po (152mm) H
C
D
A
B
(D) Écran thermique d'évac. verticale
(E) Écran thermique d'évac.
horizontale
(F) Chapeau d'évacuation
F
/ 14 pi (4,27m) H
MIN
MAX
H
MAX
H
E
MIN
F
CONDUIT D'ÉVACUATION 23
