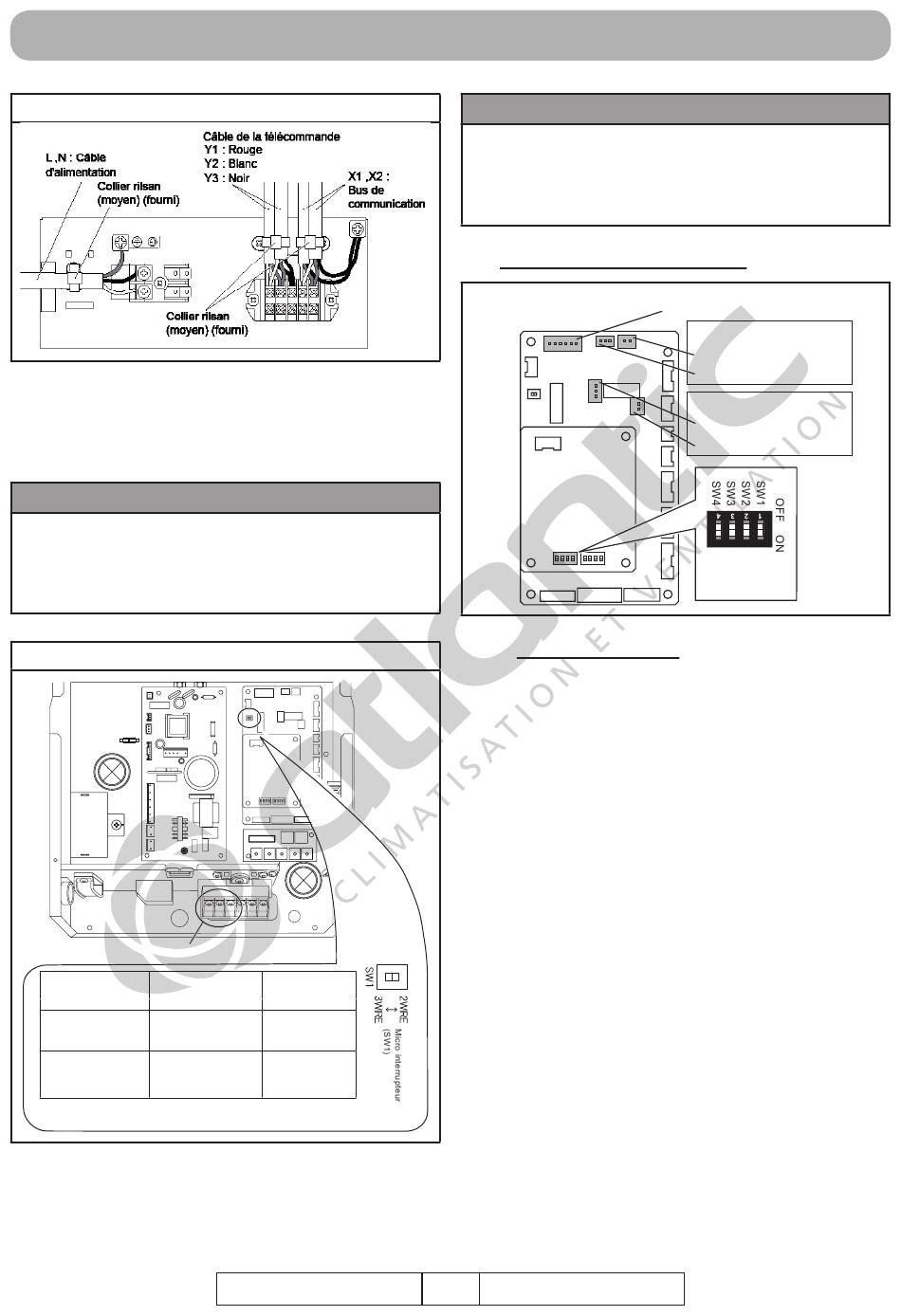

Fig. 49
4. Après câblage complet, fi xez les câbles avec
les colliers (moyen) fournis en accessoire
comme indiqué Fig. 49.
I ATTENTION
• Lors du réglage du micro-interrupteur (SW1).
assurez-vous de mettre hors tension pour ne
pas endommager la carte électronique de l'uni-
té intérieure.
Fig. 50
Câble de la télécommande
Y1:Non polarisé
Connexion des câbles
Y2:Non-polarisé
de la télécommande
Y3:ne pas connecter *1
Paramétrage du micro
interrupteur SW1
(réglage d'usine)
*1
si vous connectez le câble de la télécommande à la borne Y3,
la télécommande UTY-RNRY ne fonctionnera pas.
PROCÉDURE D'INSTALLATION
Toutes télécom-
Uniquement
mandes sauf
UTY-RNRY
UTY-RNRY
Y1:Rouge
Y2:Blanc
Y3:Noir
2WIRE
3WIRE
Janvier 2013
I ATTENTION
• Ne pas confondre le câble de la télécom-
mande avec celui l'unité intérieure et le câble
d'alimentation. Cela pourrait provoquer des
dysfonctionnements.
7.5. Entrée et sorties externes
Carte de régulation
7.5.1. Entrées externes
• L'unité intérieure peut être mise en marche,
arrêté, mise en arrêt forcé ou mise en Arrêt d'ur-
gence en utilisant le CNA01 ou le CNA02 de la
carte électronique.
• Le mode «Marche/ Arrêt» ou le mode «Arrêt for-
cé» ou le mode «Arrêt d'urgence» peuvent être
sélectionnés avec les fonctions de paramétrage
de l'unité intérieure.
• On peut forcer l'arrêt du thermostat de l'unité
intérieure en utilisant le CNA03 ou le CNA04 de
la carte électronique.
• Un câble torsadé (22AWG) doit être utilisé. Le
maximum de longueur du câble est 150m.
• Utilisez un câble d'entrée et sortie externe avec
les dimensions appropriées suivant le nombre
de câbles à installer.
• Le câble de connexion doit être séparé du câble
d'alimentation.
22
NI 923 491 #
Bornier sortie
(CNB01)
Bornier entrée avec alimentation
(CNA03)
(CNA01)
Bornier entrée contact sec
(CNA02)
(CNA04)
Micro-interrrupteur
(paramétrez
SW2 sur 2)
