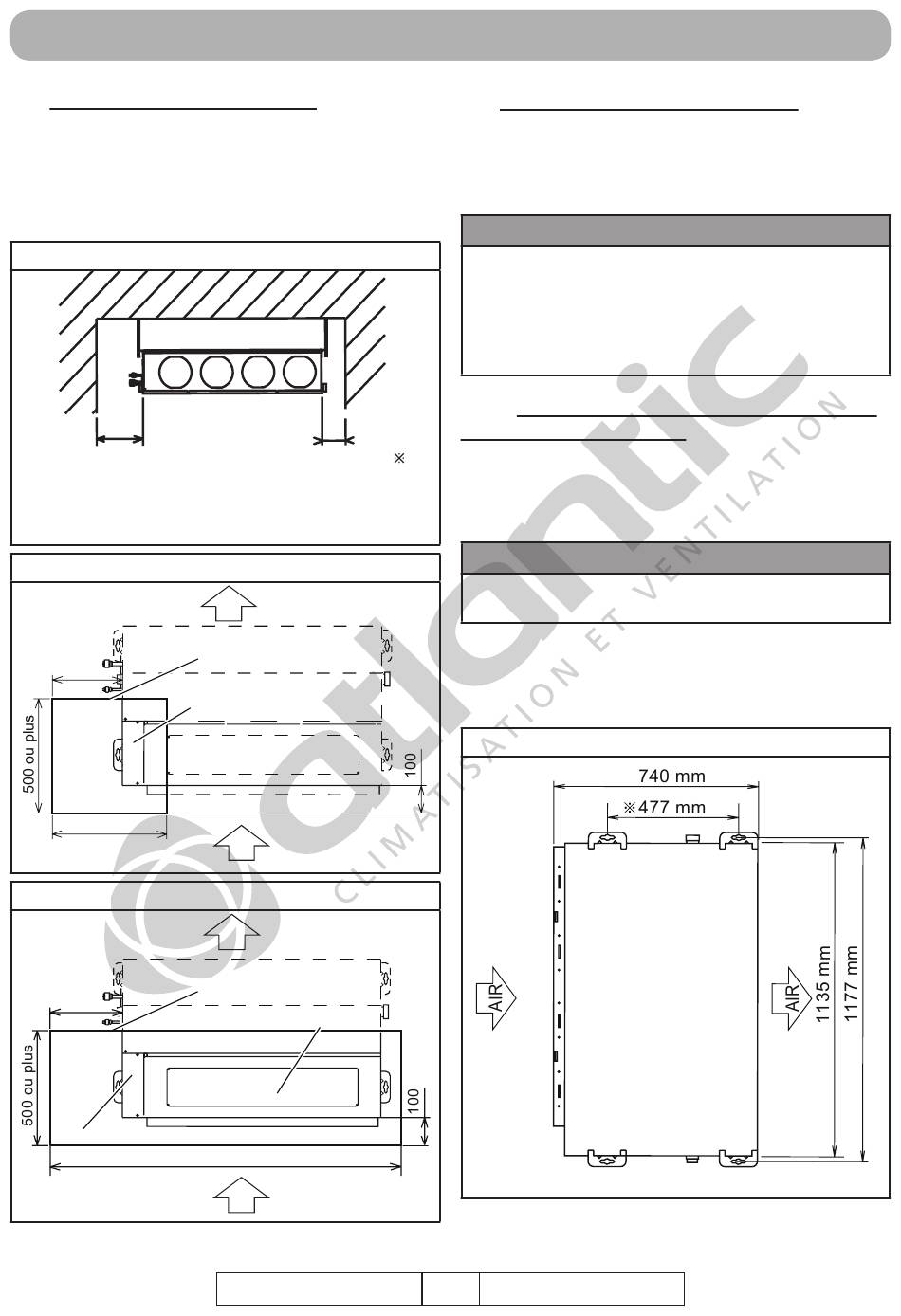

4.2. Dimensions de l'installation
Prendre en compte la maintenance et laisser
suffi samment d'espace autour de l'unité inté-
rieure (Fig. 5 et 6). Vérifi ez également qu'il est
possible de changer les fi ltres.
Fig. 4
400 mm ou plus
ø1 : 400 mm quand l'évacuation des condensats
s'effectue par la gauche.
Fig. 5
Unité : mm
300
ou plus
500 ou plus
Fig. 6
Unité : mm
300
ou plus
Boîtier de commande
PROCÉDURE D'INSTALLATION
150 mm ou plus 1
Air
Zone à ménager pour
la maintenance
Boîtier de commande
Air
Air
Zone à ménager pour
la maintenance
Prise d'air
1550 ou plus
Air
Janvier 2013
4.3. Installation de l'unité intérieure
Installez le climatiseur comme indiqué ci-après.
Le suivi de cette procédure vous garantit une
bonne installation.
I ATTENTION
• Choisissez un emplacement pour l'installation
de l'unité intérieure suffi samment solide pour
supporter au moins 5 fois son poids.
• Vérifi ez que ce support ne risque pas de pro-
pager les vibrations de l'appareil.
4.3.1. Préparation de l'unité intérieure pour
l'installation au plafond
• Veillez à ce que l'unité soit bien fi xée au moyen
des écrous spéciaux fournis et pas uniquement
avec les équerres de fi xation du châssis.
I ATTENTION
• Veillez à positionner les boulons à une hau-
teur uniforme lors du serrage des fi xations.
Le schéma ci-après donne des cotes de perce-
ment pour la fi xation des boulons d'ancrage.
(Fig. 7 et 8)
Fig. 7 - Vue du dessus
8
NI 923 491 #
