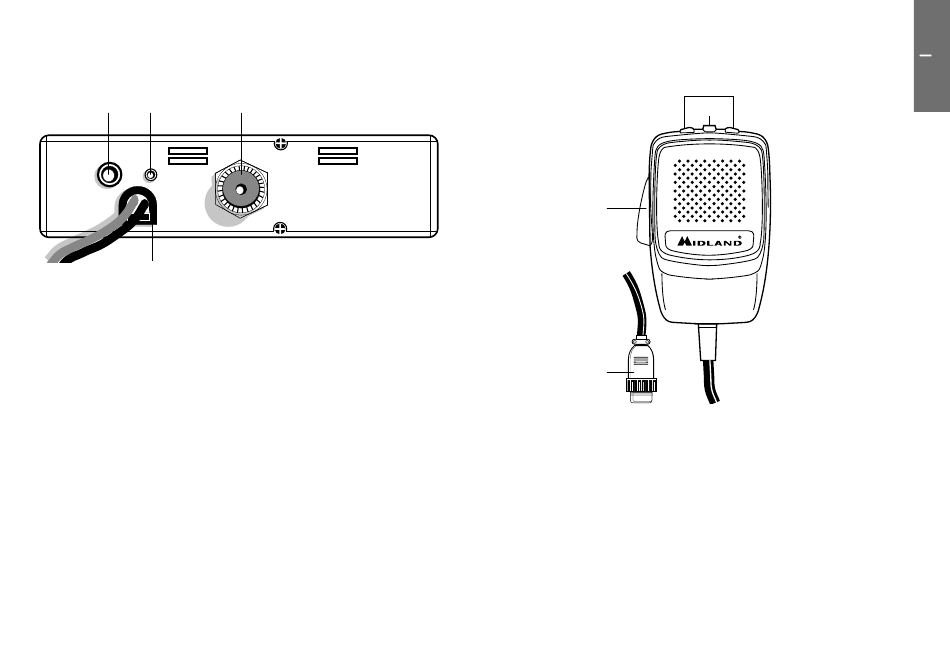

PANNELLO POSTERIORE

13 12
EXT
S. METER
14
11. Connettore antenna: È previsto il connettore SO 239.
12. Presa S. METER: Permette il collegamento di uno strumento esterno.
13. Presa EXT: Presa altoparlante esterno (questo collegamento esclude l'uso
dell'altoparlante interno).
14. Power 12,6/24Vdc: presa di alimentazione.
11
ANTENNA

MICROFONO

1
4
1. PTT: Pulsante di trasmissione
2. Pulsanti UP/DOWN: selezione canali verso l'alto (UP) e verso il basso (DN)
3. Tasto LOCK: permette di bloccare i tasti UP/DOWN del microfono.
4. Connettore microfonico 6 PIN
2
3
3
