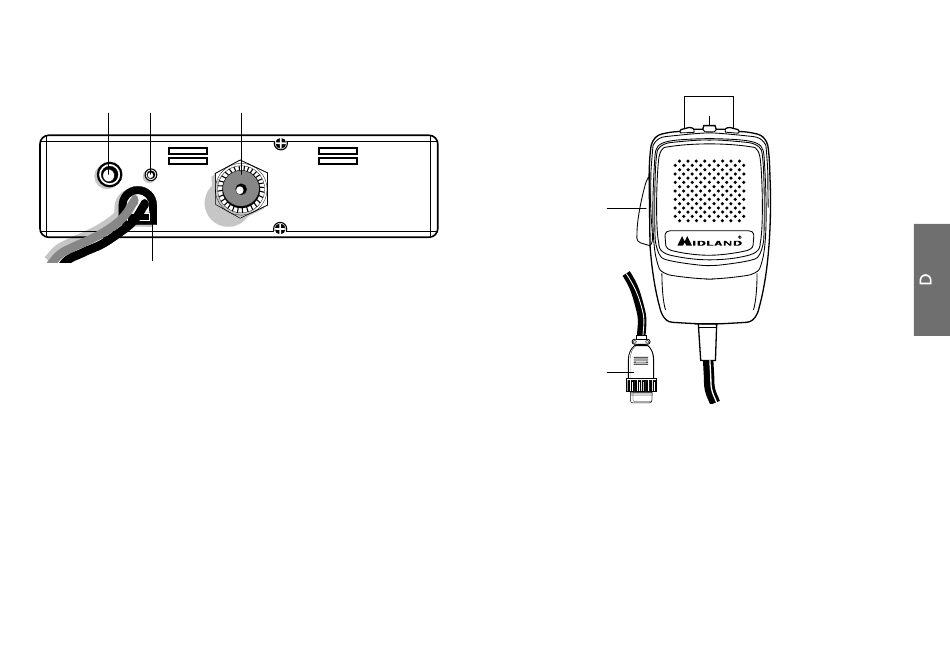

Geräterückseite
13 12
EXT
S. METER
14
11. Antennenbuchse (SO 239), ANTENNA: Hier wird der Stecker des
Antennenkabels mit dem Funkgerät ver-bunden.
12. S-Meter-Anschluß, S-Meter: An diese Buchse kann ein externes S-Meter
angeschlossen werden.
13. Anschluß für externen Lautsprecher, EXT: An diese Buchse kann ein
externer Wiedergabelautsprecher angeschlossen werden. Der eingebaute
Lautsprecher schaltet sich dann automatisch stumm.
14. Buchse zum Anschluß der Spannungsversorgung, Power 12.6/24Vdc: über
diese Buchse wird das Anschlußkabel mit dem Gerät verbunden.
11
ANTENNA

Mikrofon

1
4
1. PTT: Taste zur Sende-/Empfangsumschaltung
2. UP-/DOWN-Tasten: Kanalwahltasten
3. Taste LOCK: Verriegelung der Tasten UP/DOWN am Mikrofon
4. 6-poliger Mikrofonanschluß
2
3
3
