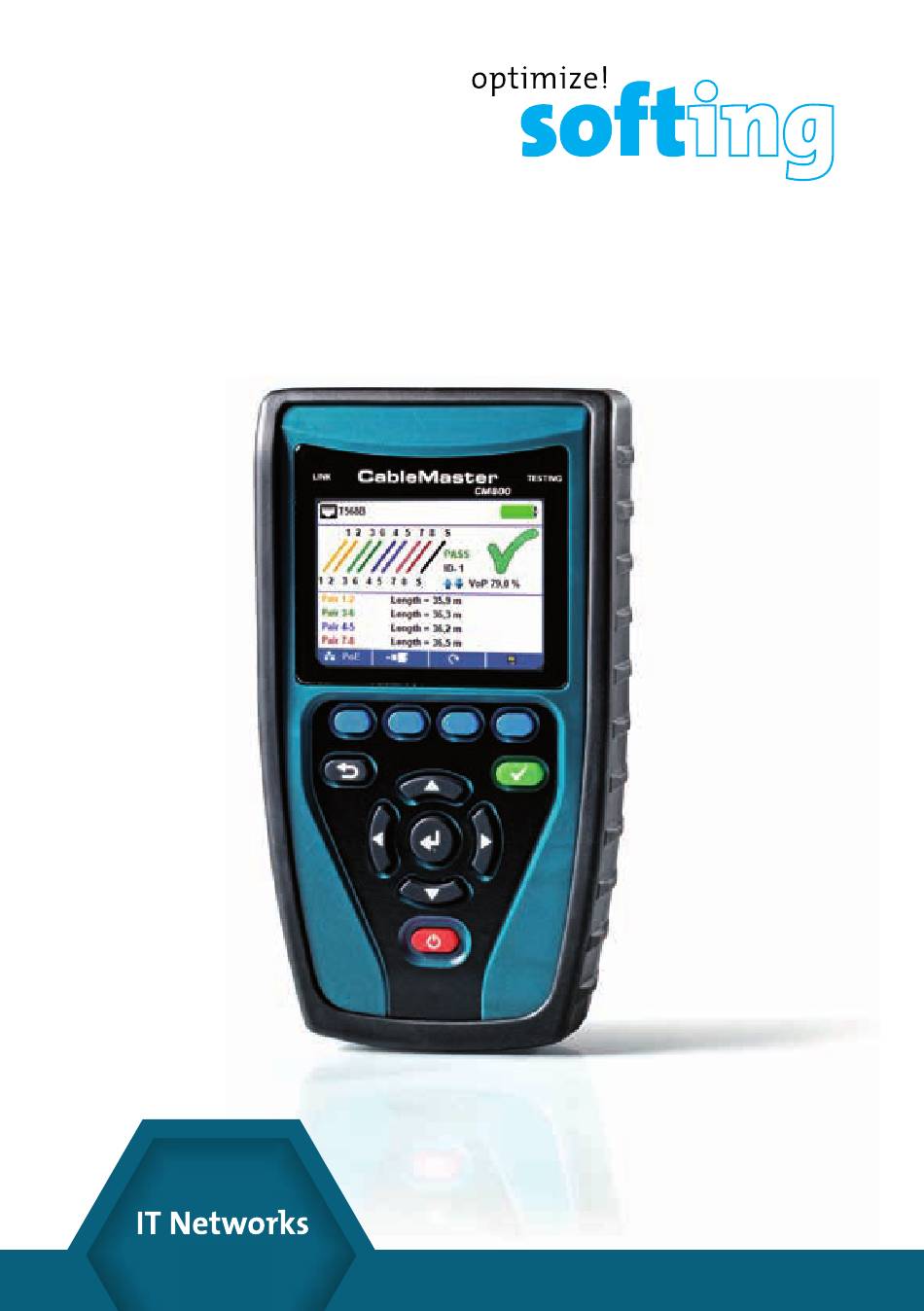

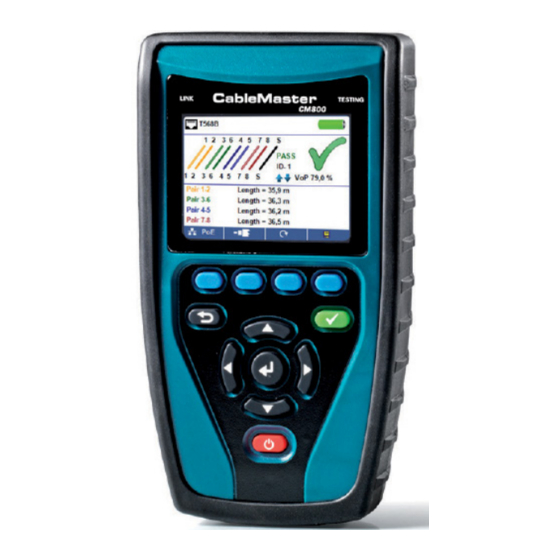

- Page 1 CableMaster CM800/850 Quick Start Guide Kurzanleitung Guide de Démarrage Rapide...
- Page 2 CableMaster CM800/850 (Warning! Do not plug an RJ11 cable directly into the CableMaster 800/850. A standard RJ11 cable will damage the CableMaster 800/850’s RJ45 jack. Use the RJ adapter patch cable (CA012) that is included with the CableMaster 800/850). Connect the CableMaster 800/850 to an active Network cable or port.
- Page 3 HOW TO PERFORM A CABLE TEST Press the red power button to turn the CableMaster 800/850 on • Connect a network cable to the CableMaster 800/850 then connect a Network/Telephone testing remote to the opposite end of the cable. From the home screen, press the enter button or cable test soft key to display the cable test menu.
- Page 4 PORT TESTING • Connect the CableMaster 800/850 to a switch or active network jack. • From the Network/PoE screen, press the Port test soft key • The CableMaster 800/850 will automatically perform a port test upon entering the Port Test screen. •...
-
Page 5: Tonegenerator
• Press the Save soft key to save your changes. CM 800/850 SOFTWARE APPLICATION T3 Innovation To install the CableMaster 800/850 software please download the T3 Innovation newest software version at http://itnetworks.softing.com. T3 Innovation T3 Innovation... - Page 6 CableMaster CM800/850 (Warnung! Stecken Sie niemals ein RJ11-Kabel direkt in den CableMaster 800/850. Ein Standard RJ11-Kabel beschädigt die RJ45-Buchse des CableMaster 800. Verwenden Sie in diesem Fall das im Lieferumfang des CableMaster 800/850 enthaltene RJ-Testkabel.) Funktionstasten aktivieren die über der Taste angezeigte Funktion Zurück...
- Page 7 EINEN KABELTEST DURCHFÜHREN Drücken Sie die rote Einschalttaste , um den CableMaster 800/850 einzuschalten. • Schließen Sie ein Netzwerkkabel an den CableMaster 800/850 an und im Anschluss eine Remote-Einheit für Netzwerk & Telefon am anderen Kabelende. Vom Hauptbildschirm gelangen Sie durch Drücken der Eingabetaste oder der Taste Kabeltest in das Menü...
- Page 8 PORTTEST • Verbinden Sie den CableMaster 800/850 mit einem Switch oder einer aktiven Netzwerkbuchse. • Vom Netzwerk/PoE Bildschirm aus drücken Sie die Taste Porttest. • Der CableMaster 800/850 führt automatisch einen Porttest durch, sobald das Menü Porttest aufgerufen wird. • Wählen Sie eine der folgenden Porttest Tasten, um einen speziellen Test durchzuführen: - DHCP –...
- Page 9 • Nach Beenden der Bearbeitung einer IP- oder URL-Adresse drücken Sie die Taste Done, um zum Setup Menü zurückzukehren. • Zum Speichern der Änderungen drücken Sie die Speichertaste CM 800/850 SOFTWARE-ANWENDUNG Informationen zur Installation der CableMaster 800/850 Software und zur Übertragung der Testergebnisse auf Ihren PC stehen unter http://itnetworks.softing.com bereit. T3 Innovation...
- Page 10 CableMaster CM800/850 (Avertissement! N’insérez pas de câble RJ11 directement dans le CableMaster 800/850. Un câble RJ11 standard va endommager la prise RJ45 du CableMaster 800/850. Utilisez le cordon de test RJ (CA012) qui est inclus dans le contenu de la livraison du CableMaster 800.) Les touches vont activer la fonction affichée à...
-
Page 11: Effectuer Un Test De Câble
EFFECTUER UN TEST DE CÂBLE • Allumez le CableMaster 800/850 en pressant le bouton rouge Marche/Arret. • Branchez un câble réseau, coaxial ou téléphonique sur la prise appropriée en haut du CableMaster 800/850. Ensuite raccordez une unité distante de test réseaux/tel et d’identification à... - Page 12 EFFECTUER UN TEST DE DÉCOUVERTE DE PORT TEST DE RÉSEAU / POE • Raccordez le CableMaster 800/850 à un switch ou une prise de réseau actif. • A partir de l’écran principal servez-vous de la touche fléchée droite pour choisir l’icône Réseau/PoE et confirmez en appuyant sur le bouton d’entrée ou la touche Réseau/PoE.
- Page 13 EFFECTUER UN TEST DE DÉCOUVERTE D’ A PPAREIL PING IPV4/IPV6 • Raccordez le CableMaster 800/850 à un switch, un routeur ou une prise de réseau actif. • L’écran principal affiché, servez-vous de la touche fléchée droite pour choisir l’icône Découverte de réseau et confirmez en pressant le bouton d’entrée ou la touche Découverte de réseau.
-
Page 14: Générateur De Tonalité
La liste incluera les identifications d’appareils, affichées à gauche des adresses IP. • Servez-vous des touches fléchées haut/bas pour faire défiler la liste d’adresses IP. Pressez le bouton d’entrée pour voir l’adresse MAC associée à l’adresse IP choisie. TEST DE DÉBIT TCP/UDP Veuillez vous référer au manuel du CableMaster 800/850 pour les instructions sur le débit TCP/UDP. - Page 15 SETUP ™ r™ ler™ • A partir de l’écran principal pressez la touche Setup. • Servez-vous des touches fléchées haut/bas pour naviguer entre les 5 pages de paramètres. • Servez-vous de la touche fléchée droite ou gauche pour sélectionner un paramètre et des touches fléchées haut/bas pour modifier le paramétre surligné.
- Page 16 Softing SARL Créteil, Île-de-France Phone: +33 1 45 17 28 05 E-mail: info.france@softing.com Italy Softing Italia Srl. Cesano Boscone, Milano Phone: +39 02 4505171 E-mail: info@softingitalia.it For technical information and support please contact the Softing office in your country. http://itnetworks.softing.com...
