Page 67: Introduction
EduKit PA Basic couvre les bases du travail de projet et de la technologie de contrôle - mesure, commande et contrôle manuel - sans PC et sans équipement compliqué de contrôle. -
Page 68: Utilisation Conforme
Utilisation conforme Les produits du système de formation Festo Didactic sont exclusivement destiné à la formation initiale et continue dans le domaine de l’automatisation et de la technique. Il incombe à l’établissement de formation et/ou aux formateurs de faire respecter par les étudiants les consignes de sécurité décrites dans les manuels qui l'accompagnent. -
Page 69: Consignes De Travail
Aucun liquide ne doit rester trop longtemps dans l'installation, car il peut sinon y apparaître des bactéries, comme, par exemple, les « légionnelles ». Partie pneumatique • Pour la commande pneumatique du robinet à boisseau sphérique à 2 voies par vérin oscillant, réglez la pression système entre 3 et 6 bar. © Festo Didactic 746310... -
Page 70: Instructions De Montage De L'edukit Pa Basic

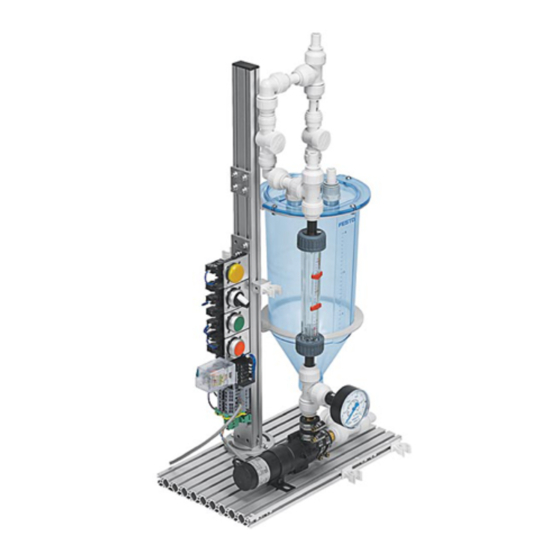

Instructions de montage de l'EduKit PA Basic Contenu du Systainer 1 : Plaque profilée, pompe, tuyaux, raccords, robinets à manette et cuve inférieure 2 : Capteur de débit à flotteur 3 : Manomètre 4 : Profilé (20 mm x 40 mm x 180 mm) 5 : Tuyaux, raccords et robinets à... - Page 71 Étape 1 1 : Plaque profilée, pompe, tuyaux, raccords, robinets à manette et cuve inférieure 2 : Capteur de débit à flotteur 3 : Manomètre © Festo Didactic 746310...
- Page 72 Étape 2 4 : Profilé (20 mm x 40 mm x 180 mm) 5 : Tuyaux, raccords et robinets à manette © Festo Didactic 746310...
- Page 73 Étape 3 6 : Cuve supérieure © Festo Didactic 746310...
- Page 74 Étape 4 7 : Tuyaux, raccords et robinets à manette 8 : Pilotage électrique, complet Montage terminé. © Festo Didactic 746310...
- Page 75 Nomenclature de l'EduKit PA Basic Repère Désignation Plaque profilée (20 mm x 200 mm x 350 mm) Tampon élastique Pilotage électrique, complet Porte-tuyau Tuyau – 70 mm Plaque de liaison Profilé (20 mm x 40 mm x 180 mm) Tuyau – 60 mm...
- Page 76 Nomenclature de l'EduKit PA Advanced Repère Désignation Module d'E/S Capteur de pression Capteur à ultrasons Capteur capacitif Électrodistributeur 2/2 Capteur de débit © Festo Didactic 746310...
-
Page 77: Mise En Service
3 l maximum Système de tuyauteries flexibles DN15 (Ø 15 mm) En option : en cas d'utilisation du robinet à boisseau sphérique à 2 voies, pression de service de l'alimentation en air comprimé 600 kPa (6 bar) © Festo Didactic 746310... -
Page 78: Fourniture
Plaque profilée (20 mm x 200 mm x 350 mm) 532379 — Description sommaire 746310 Petit matériel compris dans l'EduKit PA Basic Désignation Quantité Flexible D : MPS-PA-B-SCHL.15/1100 Tuyau : MP-VT-P-15MM X 450 Colliers pour installation PCS Profilé de 5 Vis à... - Page 79 690588 Capteur capacitif 549824 170715 Électrodistributeur 2/2 549827 — Module d'E/S 549823 8025736 Terminal d’E/S 8025736 8025737 Terminal analogique 8025737 541150 Régulateur moteur 541150 150768 Limiteur de courant de démarrage 150768 – Minirelais de commutation 268327 © Festo Didactic 746310...
-
Page 80: Schéma Ti De L'edukit Pa Basic
10 Schéma TI de l'EduKit PA Basic Schéma TI de l'EduKit PA Basic, configuration complète © Festo Didactic 746310... -
Page 81: Schéma Ti De L'edukit Pa Advanced
11 Schéma TI de l'EduKit PA Advanced Schéma TI de l'EduKit PA Advanced, configuration complète © Festo Didactic 746310... -
Page 82: Schéma Électrique De L'edukit Pa Basic, Montage À Automaintien
12 Schéma électrique de l'EduKit PA Basic, montage à automaintien © Festo Didactic 746310... -
Page 83: Affectation Des Bornes De L'edukit Pa Advanced
1 : Terminal d’E/S XD1; 2 : Terminal analogique XD3; 3 : Relais KF1; 4 : Relais KF2; 5 : Régulateur moteur QA1; 6 : Limiteur de courant de démarrage QA0; 7 : PE terminal XE0; 8 : Bornier moteur XD20 ; 9 : Rail Câblage complet des entrées/sorties © Festo Didactic 746310... -
Page 84: Schéma Électrique De L'edukit Pa Advanced
14 Schéma électrique de l'EduKit PA Advanced Le schéma électrique en allemand et en anglais pour EduKit PA Advanced se trouve à la fin de la notice d'utilisation. © Festo Didactic 746310...
