Préparation :
Sélectionnez l'outil choisi.
Positionnez l'outil de manière judicieuse (par ex. X = Y = 20 mm).
Déplacez l'outil à la profondeur de fraisage.
Appuyez sur la softkey PRESET.
Appuyez sur la touche d'axe Y.
– ALTERNATIVE –
Activez le mode INIT. avec la softkey INIT./RAZ.
Appuyez sur la touche d'axe Y.

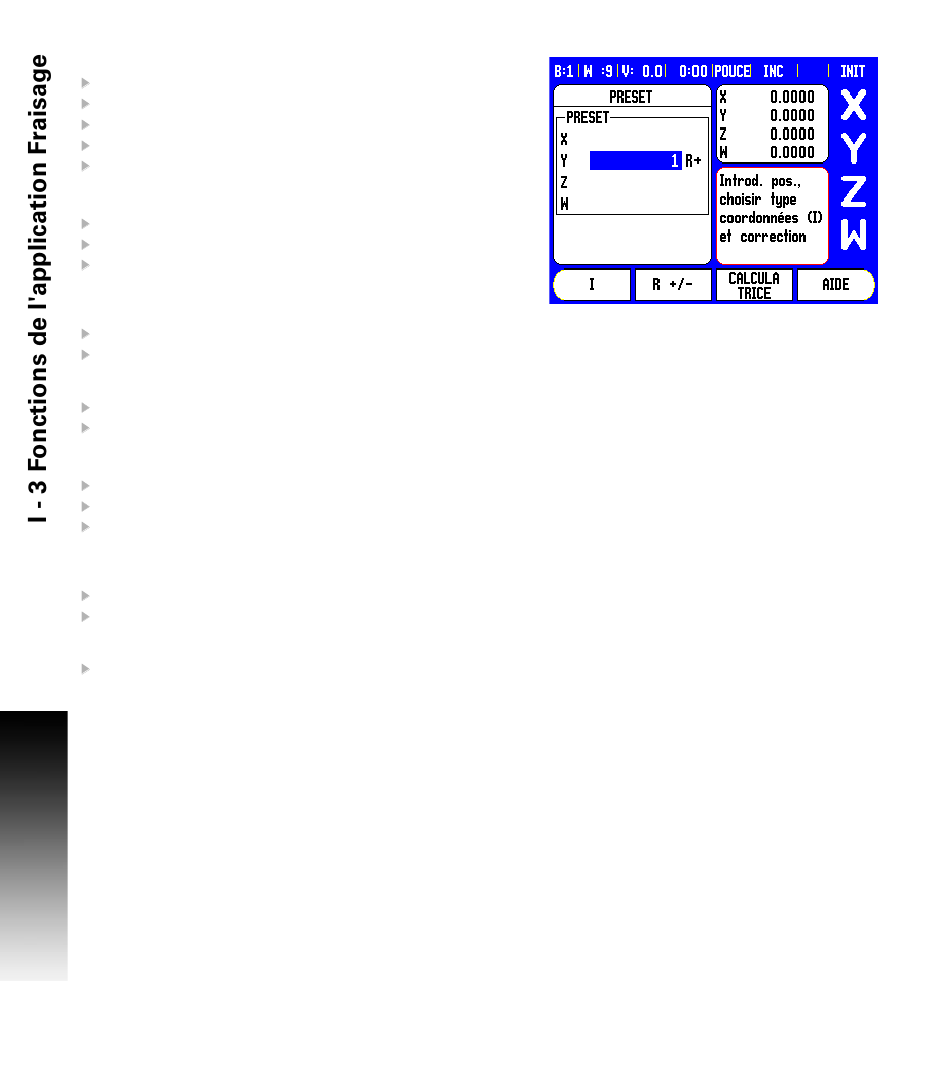

Introduisez la position nominale du point 1: Y = 20 mm et
sélectionnez la correction de rayon R+ avec la softkey R+/–.
Appuyer sur la softkey jusqu'à ce que R+ apparaisse derrière la
désignation de l'axe.
Confirmez avec ENTER.
Déplacez l'axe Y à la valeur d'affichage zéro. Le petit carré de
l'APPROCHE DE ZERO est centré entre les deux marques
triangulaires.
Appuyez sur la softkey PRESET.
Appuyez sur la touche d'axe X.
– ALTERNATIVE –
Activez le mode INIT. avec la softkey INIT./RAZ.
Appuyez sur la touche d'axe X.
Introduisez la position nominale du point 2: X = +30 mm et
sélectionnez la correction de rayon R– avec la softkey R+/–.
Appuyer sur la softkey jusqu'à ce que R– apparaisse derrière la
désignation de l'axe.
Confirmez avec ENTER.
Déplacez l'axe X à la valeur d'affichage zéro. Le petit carré de
l'APPROCHE DE ZERO est centré entre les deux marques
triangulaires.
Vous présélectionnez les valeurs des points 3 et 4 de la même
manière.
