Exemple: Palper l'arête de la pièce et initialiser cette arête comme
ligne de référence

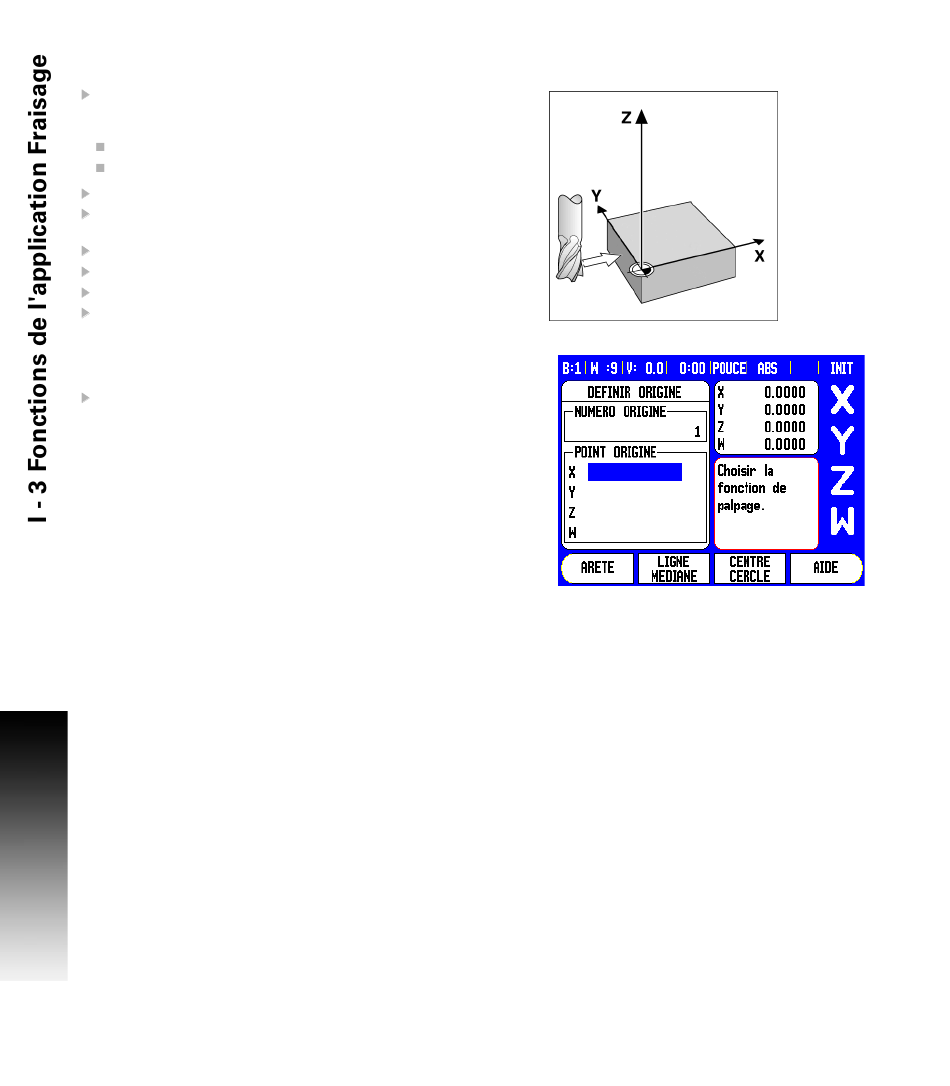

Préparation : Définir l'outil actif qui servira à l'initialisation du point
d'origine. L'exemple ci-contre montre une fraise à bout droit et, en
dessous, le masque de saisie DEFINIR ORIGINE.
Axe de référence: X = 0
Diamètre d'outil : D = 15 mm
Appuyez sur POINT D'ORIGINE.
Déplacez le curseur sur le champ Axe X avec la touche fléchée EN
BAS.
Appuyez sur la softkey PALPAGE.
Appuyez sur la softkey ARÊTE.
Affleurez l'arête de la pièce.
Avec la softkey MEMORISER, vous enregistrez la valeur absolue
dès que l'outil affleure l'arête. Pour définir la position de l'arête
palpée, la visualisation de cotes tient compte du diamètre de l'outil
utilisé (T:1, 2 ...) ainsi que du sens de déplacement de l'outil avant
que vous n'appuyiez sur la softkey MEMORISER.
Eloignez l'outil de l'arête de la pièce, introduisez 0 et validez avec
ENTER.
46
