Appuyez sur la Softkey POINT D'ORIGINE.
Appuyer sur la touche EN BAS pour choisir l'axe souhaité.
Appuyez sur la softkey PALPAGE.
Palper la première arête X
Déplacez le palpeur vers l'arête 1 de la pièce jusqu'à ce que les
LEDs du palpeur s'allument.
Palper la deuxième arête X
Déplacez le palpeur vers l'arête 2 de la pièce jusqu'à ce que les
LEDs du palpeur s'allument. La distance entre les deux arêtes
apparaît dans l'affichage.
Dégagez le palpeur de l'arête de la pièce.
Introduire la valeur pour X
Introduire les coordonnées (X = 0,0) et valider les coordonnées
comme point d'origine pour le centre du cercle.
Confirmez avec la touche ENTER.

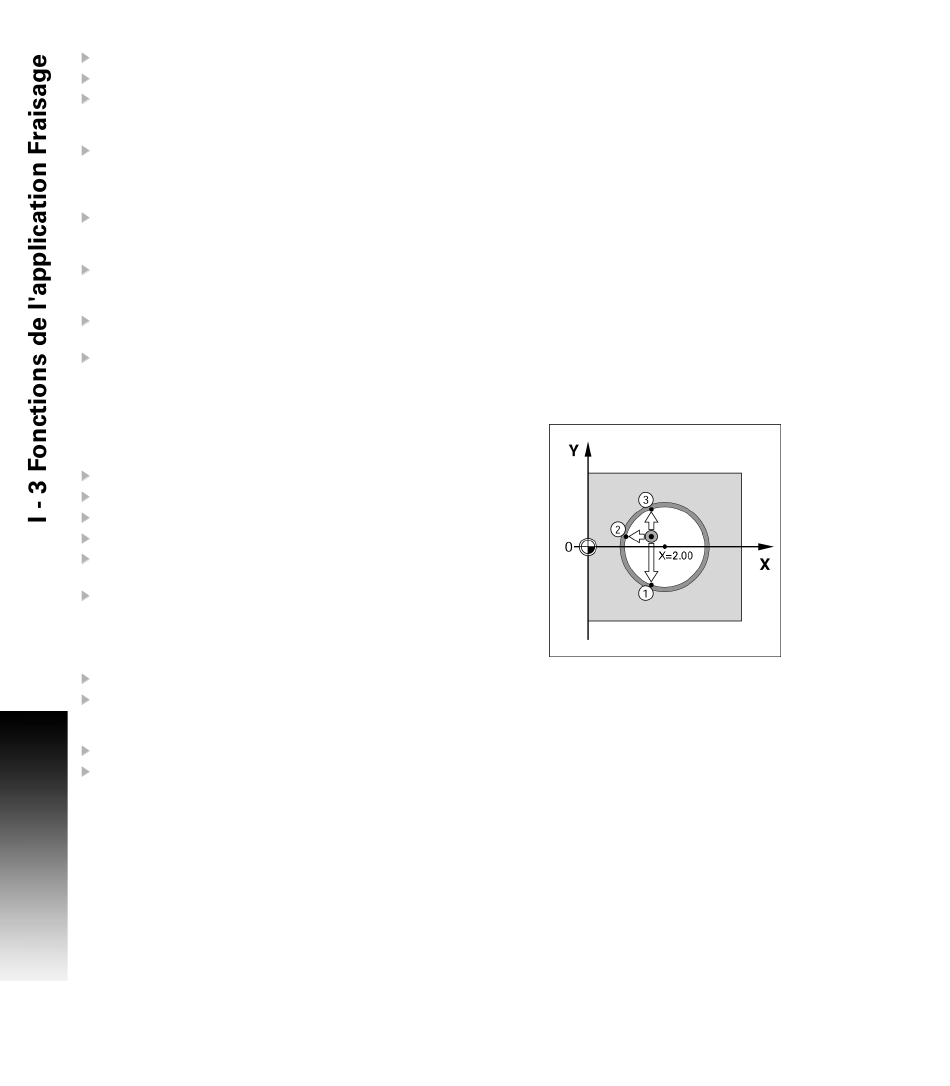

Exemple:Palper le centre d'un alésage avec le palpeur, et
initialiser le centre du cercle à 2,00 pouces du point d'origine.
Coordonnée X du centre du cercle: X = 2,00
Coordonnée Y du centre du cercle : Y = 0,00
Appuyez sur la touche POINT D'ORIGINE.
Appuyer sur la touche EN BAS pour choisir l'axe souhaité.
Appuyez sur la softkey PALPAGE.
Appuyez sur la softkey CENTRE CERCLE.
Déplacez le palpeur au point 1 de l'alésage jusqu'à ce que les LEDs
du palpeur s'allument.
A l'aide du palpeur d'arêtes, palper deux autres points de l'alésage,
tel qu'indiqué ci-dessus. Pour cela, le mode opératoire apparaît à
nouveau dans l'écran. Le diamètre calculé apparaît dans l'affichage.
Introduire le centre X (X = 2,00)
Introduire la première coordonnée (X = 2,00).
Appuyez sur la touche fléchée EN BAS.
Introduire le centre Y (Y = 0,00)
Valider la valeur par défaut (Y = 0,00)
Validez avec la touche ENTER.
44
