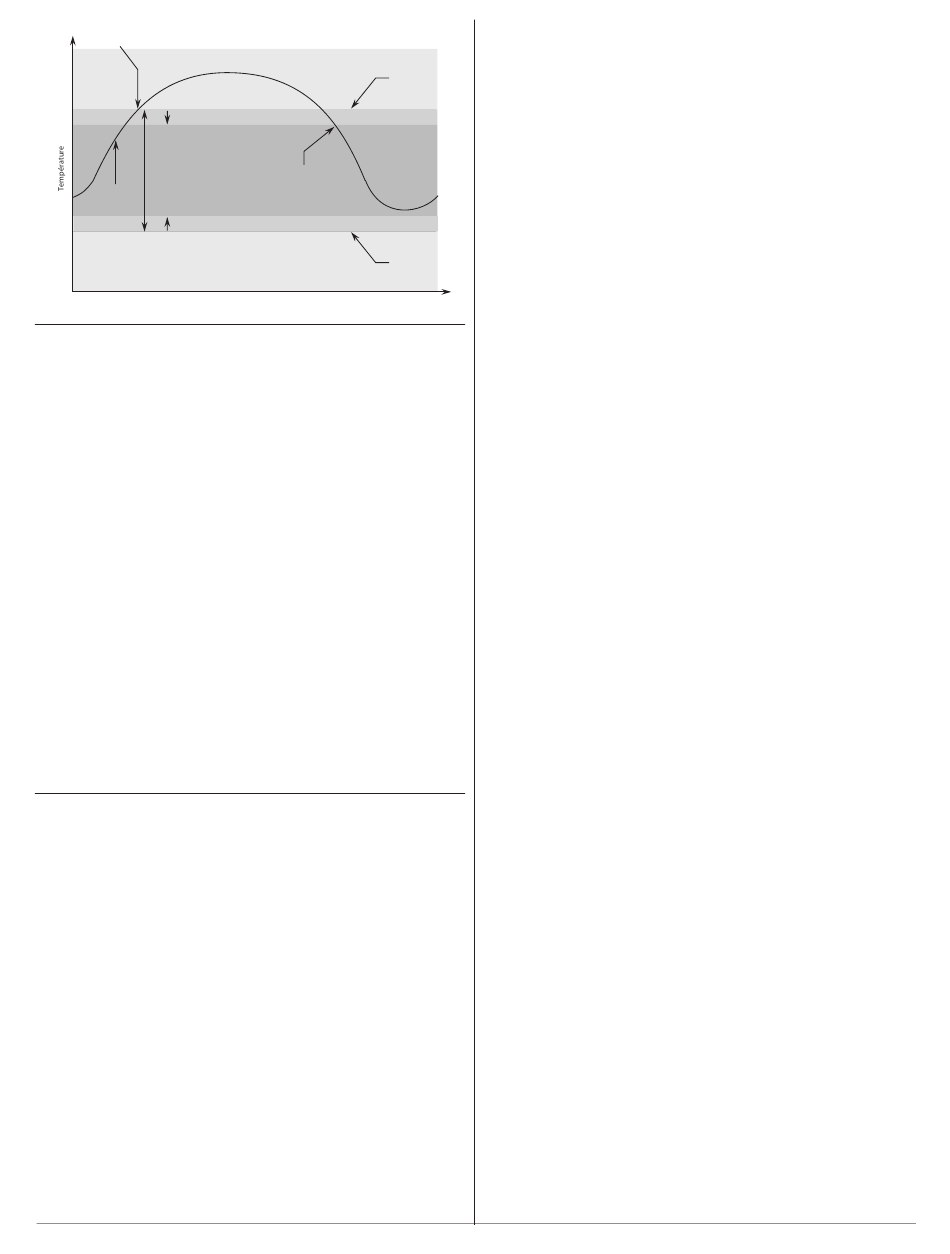

L'alarme commence quand la température atteint le
point de consigne supérieur de l'alarme.
Hystérésis d'alarme
Plage de fonctionnement normale
Température
du process
A la r m R e s p o n s ew it h H y s t e r e s is
Mise au silence d'alarme
La mise au silence d'une alarme a deux usages :
1.
Elle est souvent utilisée pour permettre au système
de s'amorcer après sa mise en route. Avec la mise au
silence d'alarme activée, une alarme n'est pas déclen-
chée lorsque la température du process est initialement
plus basse que le point de consigne bas des alarmes.
La température du process doit entrer dans la plage de
fonctionnement normale, au-delà de la zone d'hystérésis,
pour activer la fonction d'alarme.
2.
La mise au silence d'une alarme permet aussi à l'opé-
rateur de désactiver la sortie d'alarme alors que le
régulateur se trouve en état d'alarme. La température
du process doit entrer dans la plage de fonctionnement
normale, au-delà de la zone d'hystérésis, pour activer la
fonction de sortie d'alarme.
Si le régulateur EZ-ZONE™ ST possède une sortie qui fonc-
tionne comme alarme d'écart, l'alarme est bloquée quand
le point de consigne est modifié, jusqu'à ce que la valeur du
process entre de nouveau dans la plage de fonctionnement
normale.
Activez ou désactivez la mise au silence avec Mise au
silence [`A; S i] (Page Configuration, Menu Alarme).
Détection de courant
Un capteur de courant contrôle la branche non com-
mutée du relais statique (SSR). S'il détecte l'un des quatre
problèmes possibles, il désactivera le contacteur, s'il existe,
et déclenchera une alarme, si la source d'alarme Source 1
ou 2 (Page Configuration, Menu Alarme) est configurée sur
Courant.
1. Détection demi-onde
Lorsque le capteur de courant détermine qu'il existe une
différence supérieure à 20 % entre hémicycles positifs et né-
gatifs, une erreur de détection de demi-onde est générée et
élimine l'application des composants cc à la charge.
2. Détection relais statique ouvert
Lorsque le relais statique ouvert est actif, la sortie déclen-
chera le contacteur limite s'il en existe un quelle que soit la
température. La détection de relais statique court-circuité
est basée sur le relevé du nombre de cycles CA lorsque la
puissance PID calculée est supérieure à 20 %. Si le nombre
d'impulsions qui passent par le relais statique est inférieur au
nombre calculé d'impulsions ca divisées par 2, l'alarme sera
Wat l o w EZ-ZO NE ™ S T
Watl ow E Z-ZON E ™ ST
Point de
consigne
supérieur
de l'alarme
L'état d'alarme continue jusqu'à ce
que la température descende au
point de consigne d'alarme haute
moins l'hystérésis. Une alarme
verrouillée peut être désactivée par
l'opérateur à ce stade. Une alarme
non verrouillée se désactive
Point de
consigne
automatiquement.
inférieur
de l'alarme
Durée
affichée si elles sont activées et le contacteur sera déclenché,
si elles sont activées, cela quelque soit la température.
3. Détection de relais statique court-circuité
Lorsque le relais statique court-circuité est actif, la sortie
déclenchera le contacteur limite s'il en existe un et qu'il soit
activé, quelle que soit la température. La détection de relais
statique court-circuité est basée sur le relevé du nombre de
cycles CA lorsque la puissance PID calculée est inférieure
à 70 %. Si le nombre d'impulsions qui passent par le relais
statique dépasse 95 % du nombre attendu d'impulsions ca
dans la période de mesure, l'alarme sera affichée [`Cu; r ] et
le contacteur sera déclenché, si elles sont activées quelle que
soit la température.
Il est possible de programmer la limite pour déclencher le
contacteur avant qu'il n'atteigne son point de consigne, si le
relais statique fait l'objet d'un court-circuit.
Configurez les points de consigne de détection en cours avec
Point de consigne supérieur et Point de consigne inférieur
(Page Exploitation, Menu Courant).
Affichez le niveau d'intensité et les défaillances les plus
récentes avec Détecté, Défaillance du relais statique et
Défaillance de l'élément de chauffage (Page Exploitation,
Menu Courant).
Activez la limite pour répondre à un relais statique court-
circuité ou ouvert avec Activer la limite [`C; L E] (Page Confi-
guration, Menu Courant).
REMARQUE : Pour utiliser la fonctionnalité de détection de courant,
Base de temps (Page Configuration, Menu Sortie) doit être configuré
sur 0,7 seconde ou plus.
