Composants de l'appareil
Description du panneau avant
1.
Écran couleur TFT 2.4 pouces (résolution 240x320)
2.
Touche Sélectionner et Descendre
3.
Touche Allumer et Menu
4.
Port micro USB
5.
Touche Figer et Entrer
6.
Couvercle du compartiment à piles et
tableau de mesures à l'arrière du compteur

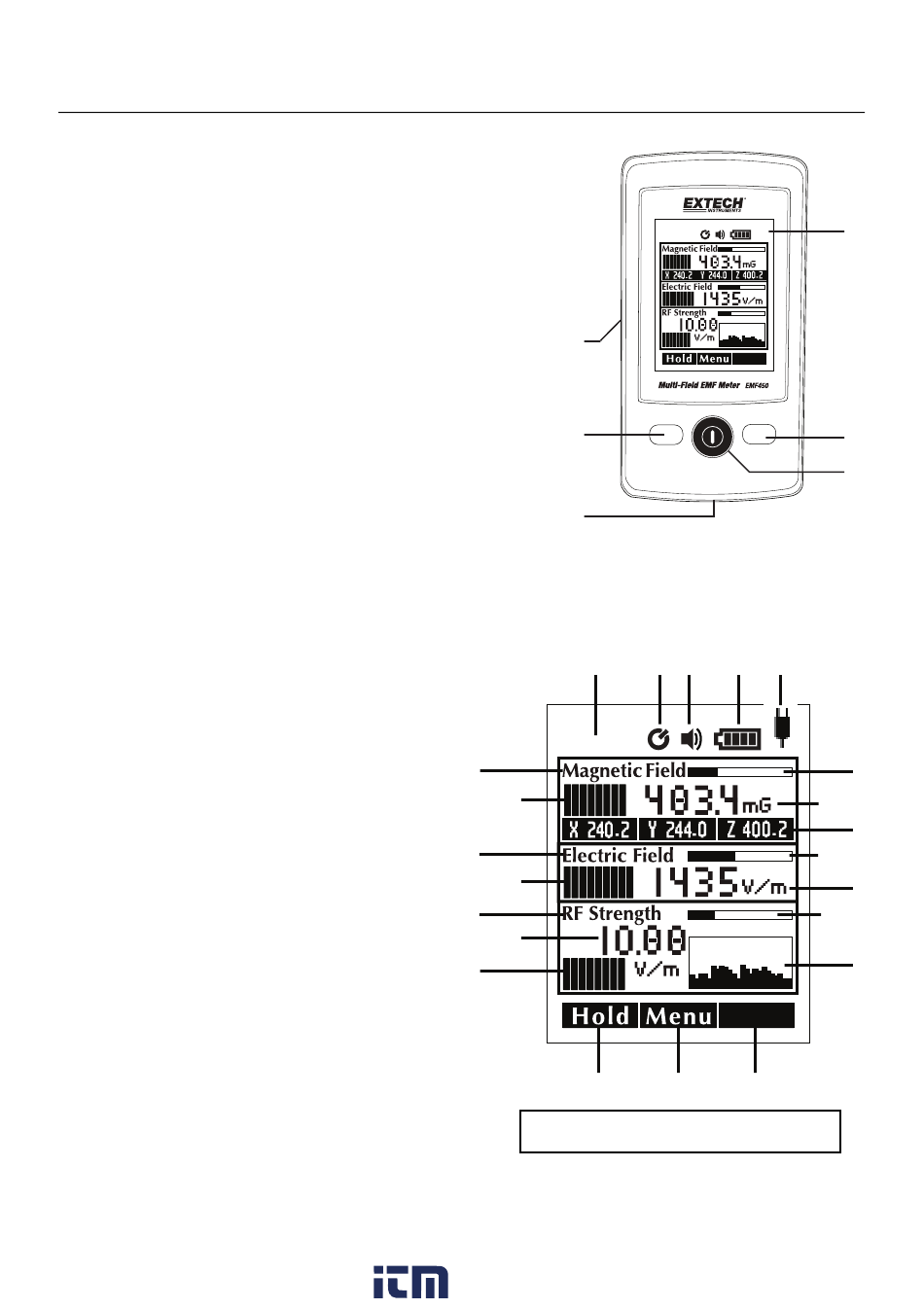

                                         Figure 1 ‐ Description du compteur




Description de l'écran

1.
Maintien des données
2.
Mise hors tension automatique (MHTA)
3.
Signal sonore
4.
État de charge des piles
5.
Alimentation USB
6.
Barre de champ magnétique
7.
Lecture numérique de champ magnétique
8.
Valeurs des axes XYZ
9.
Barre de champ électrique
10. Lecture numérique de champ électrique
11. Barre de puissance RF
12. Affichage de l'histogramme de puissance RF
13. Sélectionner
14. Menu
15. Figer / Entrer
16. Signal couleur de champ électronique RF*
17. Lecture numérique de puissance RF
18. Zone d'indication de puissance RF
19. Signal couleur de champ électrique LF*
20. Zone d'indication de champ électrique
21. Signal couleur de champ électromagnétique LF*
22. Zone d'indication de champ magnétique

800.561.8187
22
21
20
19
18
17
16
5
www.
.com
6
5
4
1
2 3 4 5
Hold
15
14
Figure 2 – Description de l'écran
EMF450-fr-FR_V1.1 8/15
