Affichage des vitesses

(Fig.29)
L'arbre porte scie peut tourner aux vitesse suivantes : 3000, 4000, 5000 T/min.
Un détecteur de position (1) assure que, dès qu'on met l'interrupteur principal dans la position « 1 », la
vitesse choisir est affiché à l'avant avec des voyant lumineux.
Après avoir desserré le tendeur courroie, il faut mettre la courroie dans la gorge correspondante à
la vitesse choisir ; assurez-vous que le détecteur (1) est bien mis en place et que la courroie, après
ajustage de la tension, ne le touche pas.

Changement et tension des courroies

(Fig.28)
1 Courroie de lame principale. (Fig.28)
Pour le changement ou pour tendre la courroie, il faut ouvrir la porte d'accès à l'arrière de la machine.
Cette porte est pourvue d'un interrupteur de sécurité qui empêche un démarrage involontaire lorsque
cette porte est ouverte. Desserrez le tendeur de courroie en le tirant et en le tournant simultanément
vers la gauche. Remettez la courroie dans la gorge désirée en veillant à ce que le détecteur pour
l'affichage (2) des vitesses soit bien mis, et ne frotte pas la courroie. Maintenant il faut tendre la
courroie en tirant la poignée vers soi et en la tournant vers la droite. Assurez-vous que l'arrêt de la
poignée est bien encastré dans le secteur denté.
2 Courroie de l'inciseur (Fig.30)
Desserrez les deux boulons (1 + 2) et poussez à la main le moteur inciseur vers le bas pour tendre la
courroie. Pour le changement de la courroie, desserrez les deux boulons (1 + 2) et enlevez-les, afin de
pouvoir enlever le moteur inciseur. Après avoir mis une autre courroie, remontez le moteur de la même
façon. Assurez-vous que les deux boulons qui tiennent le moteur sont bien serrés.

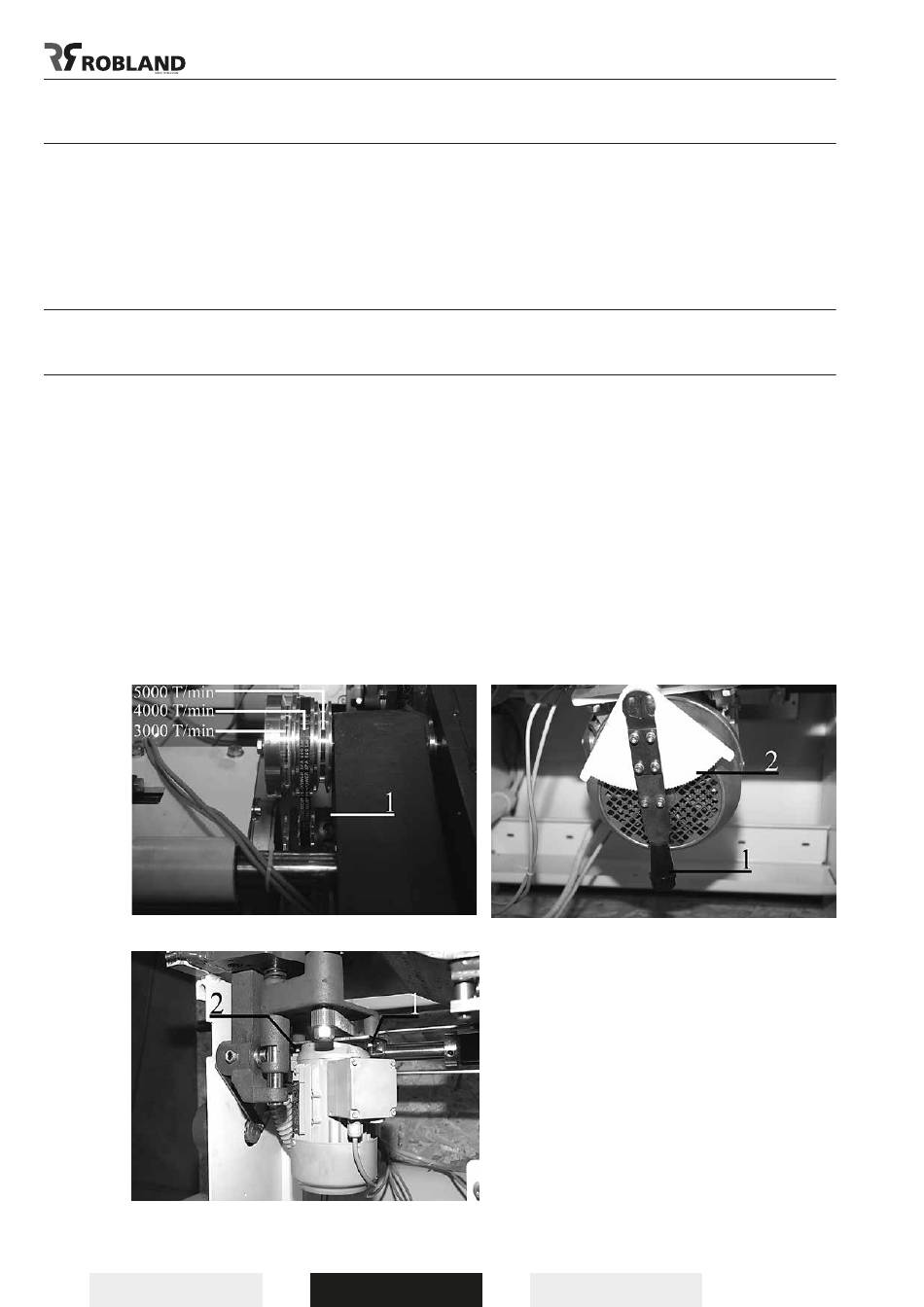

Fig.28 Fig.29
Fig.30
