IJken van de maatverdeling

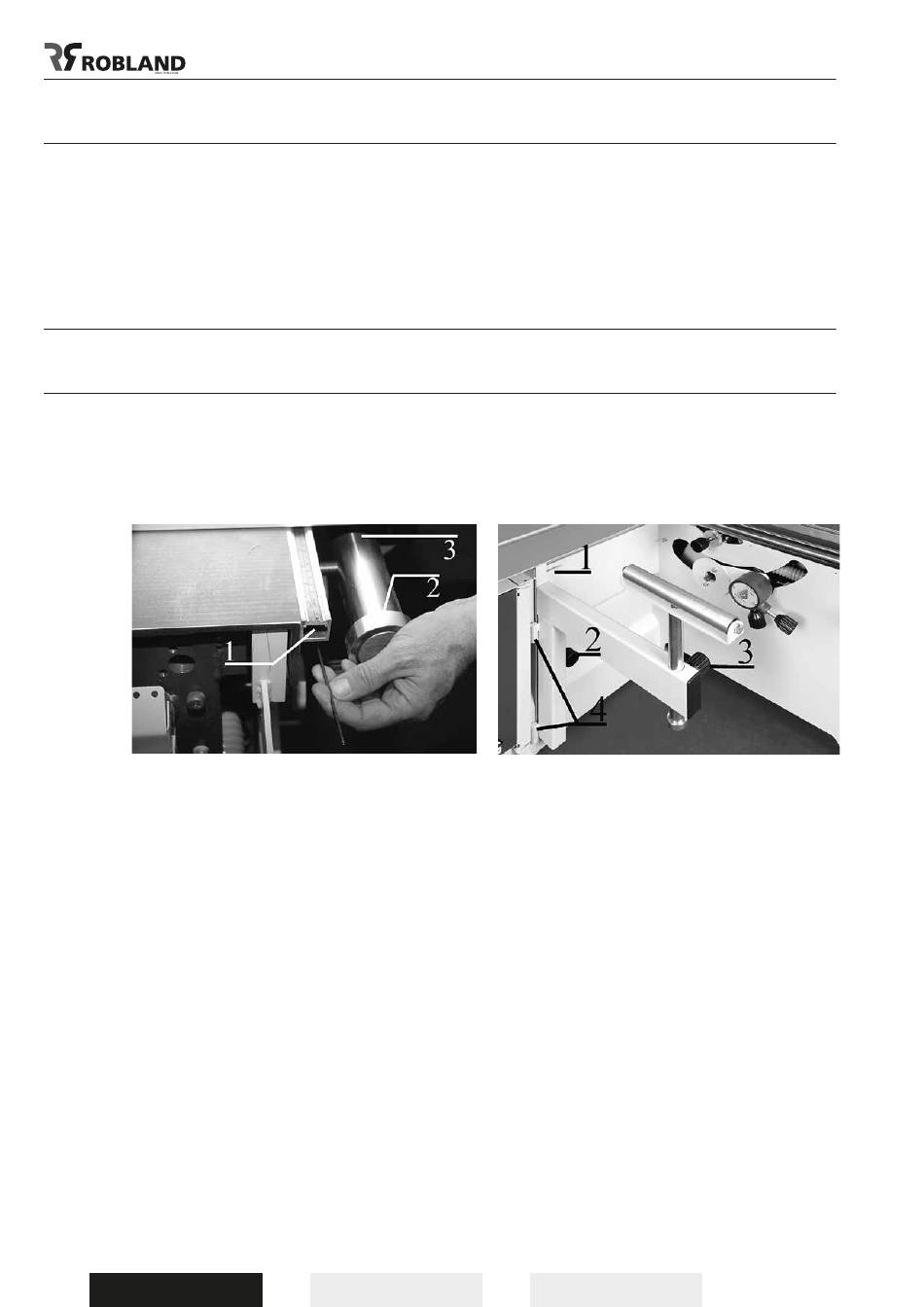

(Fig.25)
De parallelgeleiding zo verschuiven dat de aluminium geleider net tot tegen de tanden van het
zaagblad komt.
Na het lossen van de schroef (1) de maatlat verschuiven tot de nullijn overeenstemt met de voorkant
van de alu geleider.
Eventueel nadien een proefstuk snijden om te zien of de maat overeenstemt.
Om te verhinderen dat men met de parallelgeleider in de zaag terechtkomt, is er op de
geleidingsas (2) een aanslagring (3) voorzien, die zo ingesteld moet worden dat de alu geleider de
tanden van de zaag niet raakt.
Plaatsen van de steunrol - Optie
(Fig.31)
De scharnierplaat (1) bevestigen d.m.v. de bouten (2). Na het instellen van de juiste hoogte t.o.v. de
zaagtafel d.m.v. de onderste aanslagring, kan men, wanneer de rol (5) niet in gebruik is, deze onder
het tafeloppervlak laten zakken door de klemschroef (3) te openen.
Na het openen van de klemschroef (4) kan men de ganse rol wegdraaien onder de loopwagen of
eventueel volledig afnemen door hem uit de scharnieren te lichten.
Fig.25 Fig.31
