Montage et réglage
du couteau diviseur
(Fig.10)
La machine est équipée de deux couteaux diviseurs prévus pour les lames de scie de 300 à 400 mm
de diamètre. Le couteau diviseur (1) est réglable en hauteur et par moyen des 3 vis de réglage (2)
dans le support, aussi facilement réglable afin de le faire effleurer la lame de scie. Réglez le couteau
diviseur de sorte que l'écartement entre le couteau diviseur et la saillie de la lame soit partout entre
3 et 8 mm. Réglez sa hauteur jusqu'à ce que sa partie supérieure ne dépasse pas la base de la dent
qui se trouve en position la plus haute. Le boulon de serrage (3) sert aussi bien pour le déplacement
longitudinal. Assurez-vous, après le réglage que le boulon (3) est bien serré avec un couple de serrage
de 60 Nm ! Chaque fois qu'on monte une lame de scie de différent diamètre, il faut repositionner
le couteau diviseur. Veillez à toujours tenir compte des ces recommandations lors du montage et
changement du couteau diviseur.
Dispositif de sécurité lors du
changement de la lame
Le volet d'accès des lames de scie et pourvu d'un système de sécurite pour la protection de
l'opérateur lors du changement des lames.
Il consiste d'un interrupteur fin de course qui empêche le démarrage du moteur lorsque le volet est
ouvert. Pour l' ouverture du volet, pousse le chariot à déligner complètement par l'arrière, ouvrez les
deux fermetures sur le côté du volet et basculez le.
Pour pouvoir démarrer la machine, vuillez fermer les verouillages.

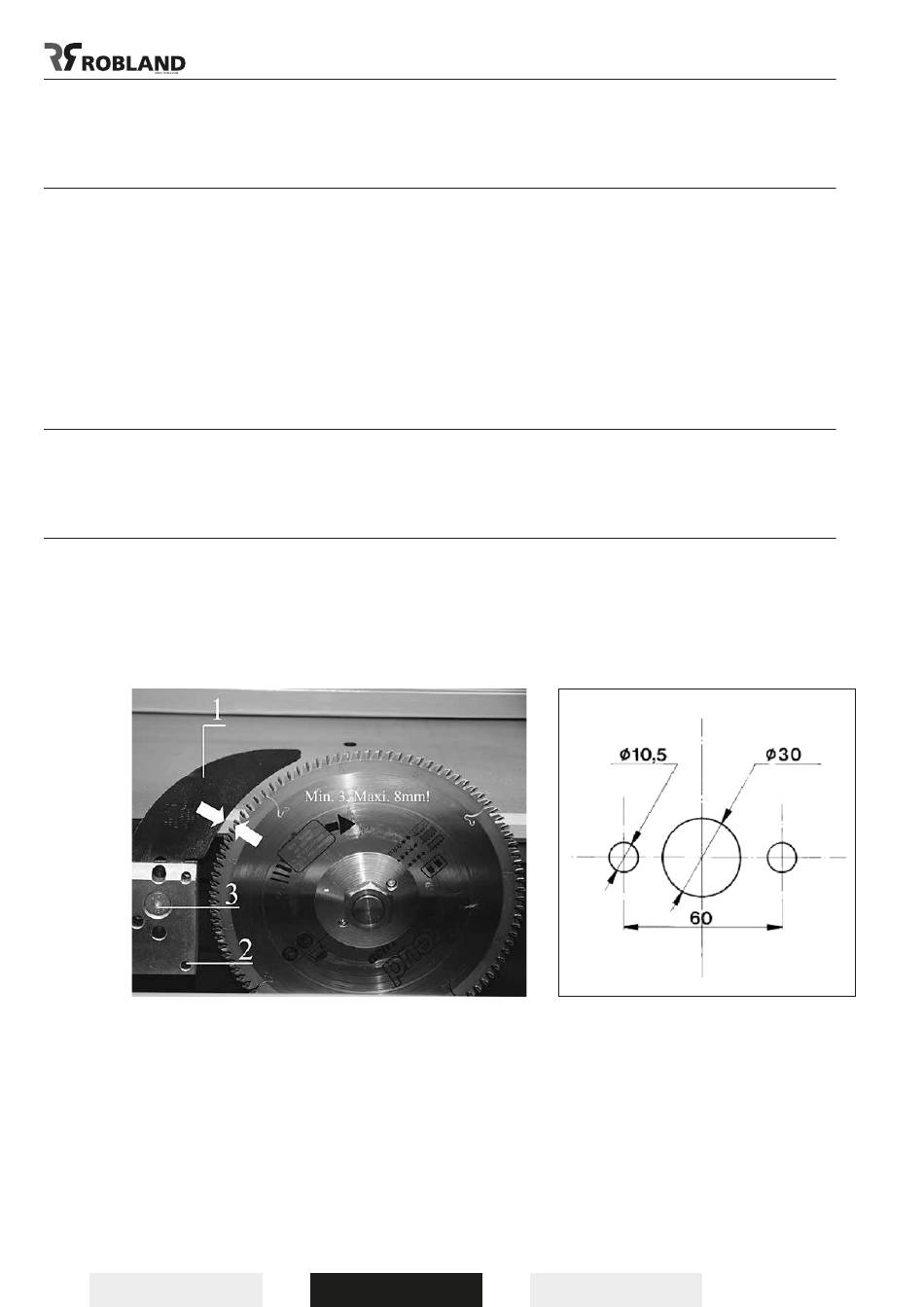

Fig.10 Fig.11
