>> T echnische Daten aller verwendeter P rodukte vergleichen. Diese
müssen übereinstimmen oder im angegebenen Bereich liegen.
Sachschaden durch ungeeignete Umgebungsbedingungen
Falsche Umgebungsbedingungen können Sachen beschädigen.
>> Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrah-
lung sowie Vibrationen und mechanischen Druck vermeiden.
>> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich
ausrei chend Platz für gute Belüftung und Beweglichkeit lassen.
Das mitgelieferte Montagematerial ist ausschließlich für die Montage an
massiven Stein- und Betonwänden geeignet.
>> Bei abweichender Beschaffenheit geeignetes Montagematerial nutzen.
>> Stabilität des Systems nach Montage regelmäßig prüfen.
1.2

Benutzergruppen

Aufgrund unterschiedlich hoher Risiken und Gefahrenpotentiale dürfen einige
Arbeitsschritte nur von geschulten Fachkräften ausgeführt werden.
Arbeitsschritt Benutzergruppe
Endverbraucher und Benutzer mit mechanischen
Montage, Demonta-
Grundkenntnissen
ge, Pflege, Lage-
>> Von Kindern und Personen mit eingeschränkten
rung, Transport,
geistigen und motorischen Fähigkeiten fernhalten
Entsorgung
und gegen Benutzung sichern!
Geschulte Fachkräfte
Wartung, Reparatur >> spezielle Sicherheitsmaßnahmen, Fachwissen und
Werkzeuge nötig!
Tab. 1: Benutzergruppen
1.3

Warnstufen

Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise
bar zu Tod oder schweren Verletzungen
Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise zu
oder schweren Verletzungen
Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise zu
Verletzungen
führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
führen können.
4
67820_manual_DACH_V3.indd 4-5
unmittel-
führen.
Tod
führen können.
Sachschäden
2

Beschreibung und Funktion

Ihr TV-Wandhalter dient der Montage Ihres Flachbildschirms an stabilen, verti-
kalen Wänden. Die kompakte und flache Bauweise unterstützt ein individuelles,
platzsparendes Anbringen. Nach dem Montieren ist der Wandhalter nahezu
unsichtbar. Er ist weder neig- noch schwenkbar.
2.1

Lieferumfang

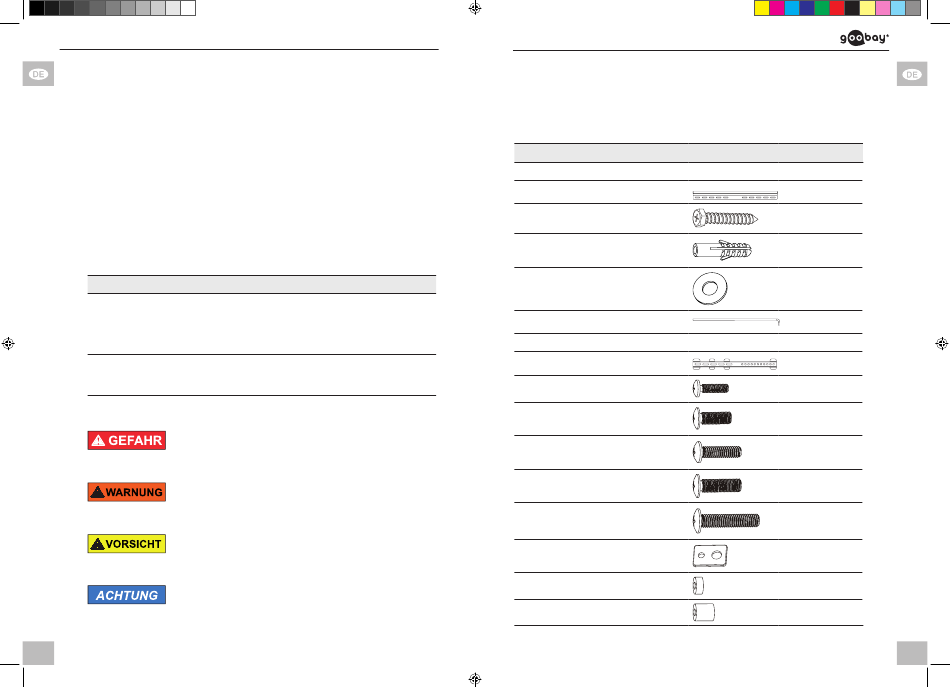

Teil Abbildung

Wandmontage

TV-Wandhalter
Wandschraube 6.3x55
Betondübel
Unterlegscheibe D6
Sicherungsbügel
Flachbildschirmmontage
Adapterhalterung
M5x14
M6x14
M6x30
M8x30
M8x50
Unterlegscheibe
TV-Abstandhalter
TV-Abstandhalter
Tab. 2: Lieferumfang
Kürzel Anzahl
A 1
W-A 4
W-B 4
W-C 4
C 1
B 2
M-A 4
M-B 4
M-C 4
M-D 4
M-E 4
M-F 4
M-G 8
M-H 8
