Informations destinées aux installateurs
13.8 Montage du compartiment à combustible

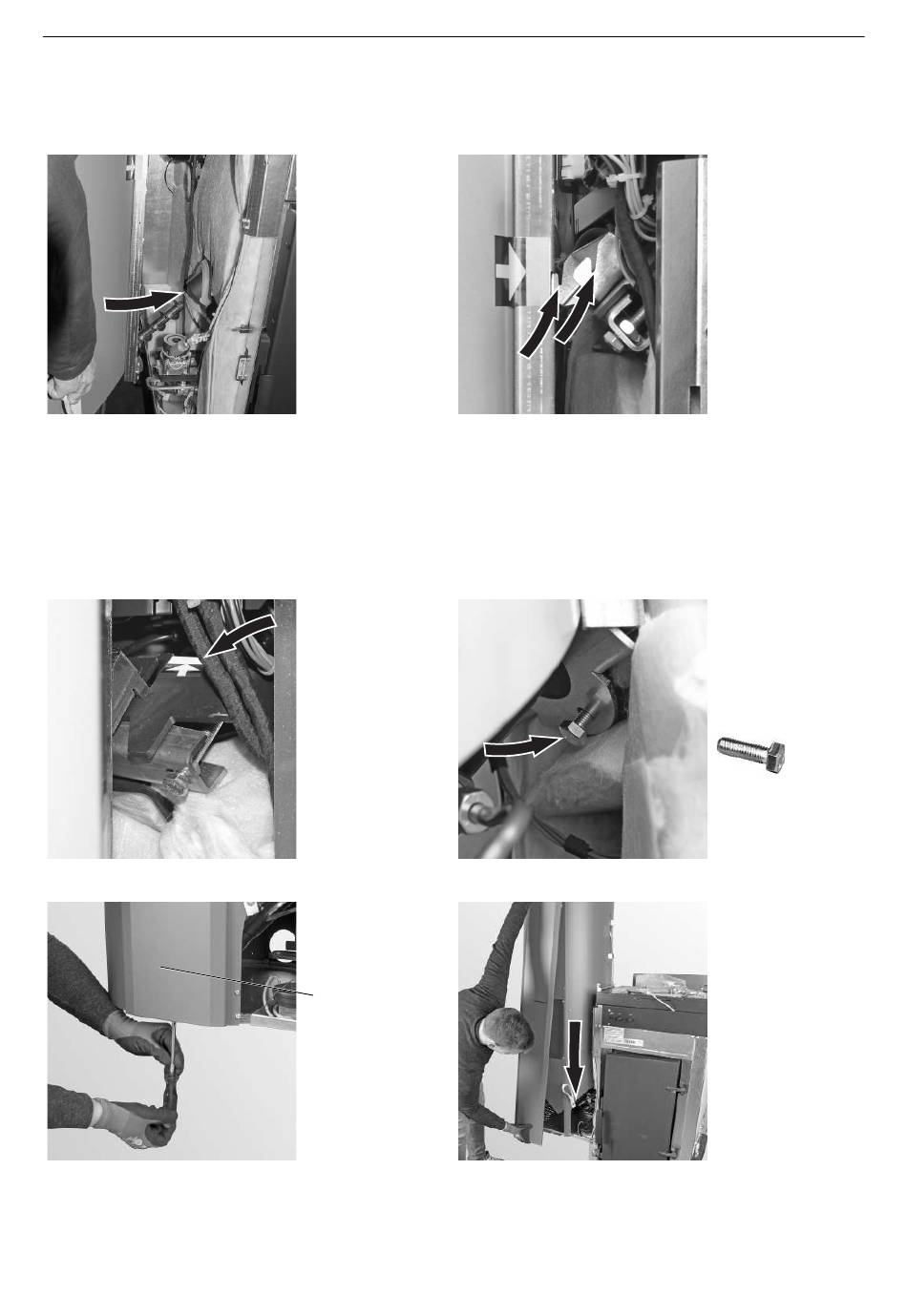

„ Enfiler d'abord le compartiment à pellets avec la vis de transport dans le tube de vis sans fin (Fig. 47) et l'accrocher
aux 2 crochets en haut, au niveau des deux repères jaunes – Fig. 48.
Fig. 47 Faire passer la vis de transport dans le bas, au niveau du tube
de vis sans fi n
„ Visser la vis de fixation supérieure jusqu'à la butée (repère) – Fig. 49.
„ Visser le compartiment à combustible dans le bas au niveau du tube de vis sans fin à l'aide de vis à six pans M8x25
(fournies, dans un sac plastique fixé au compartiment à pellets) – Fig. 50.
„ Pour démonter le cache au niveau du compartiment à combustible, retirer la vis du bas (Fig. 51) et pousser le cache
vers le bas pour le retirer (Il est accroché avec une fermeture à baïonnette.) – Fig. 52.
Fig. 49 Bien visser la fi xation supérieure jusqu'à la butée (repère)
Fig. 51 Démonter le cache, enlever 1 vis
Fig. 48
Fig. 50
Cache
Fig. 52
26
Accrocher le compartiment à combustible au niveau des 2
repères
Fixer le compartiment à combustible dans le bas avec M8 x 25
Pousser le cache vers le bas et l'enlever (fermeture à baïonnette)
1 x
M8x25
