Informations destinées aux installateurs
Uniquement pour les chaudières BioWIN 2 Plus BWE 212P / BWE 262P :
„ Enficher le manchon long sur le tube d'aspiration au niveau du brûleur. L'évidement doit se trouver à l'arrière –
Fig. 59, Fig. 60.

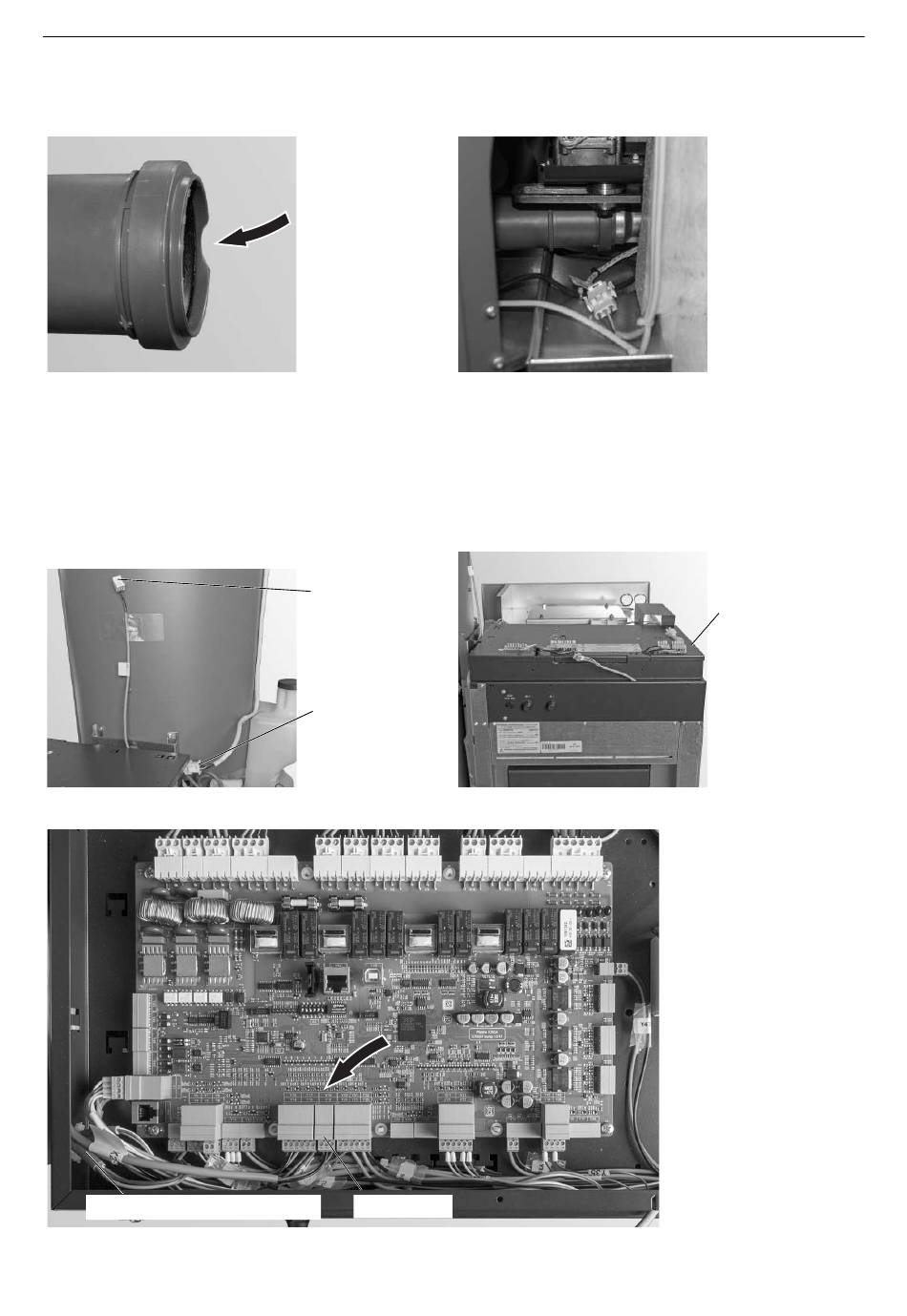

Fig. 59 Manchon long avec évidement à l'arrière
„ Brancher la fiche secteur de la turbine d'aspiration – Fig. 61.
„ Ouvrir le couvercle du tableau de distribution – Fig. 62.
„ Introduire le câble du commutateur capacitif supérieur avec le connecteur dans le tableau de distribution et le bran-
cher sur le connecteur Y18 – Fig. 63.
Fig. 61 Brancher la fi cher secteur de la turbine d'aspiration
Faire passer le câble avec le connecteur
Fig. 63 Brancher le commutateur capacitif (connecteur Y18)
Fig. 60
Connecteur Y18
Fiche secteur
turbine d'aspiration
Fig. 62
Connecteur Y18
28
Manchon long enfi ché sur le tube d'aspiration au niveau du
brûleur.
Ouvrir le couvercle
Couvercle
tableau de
distribution
