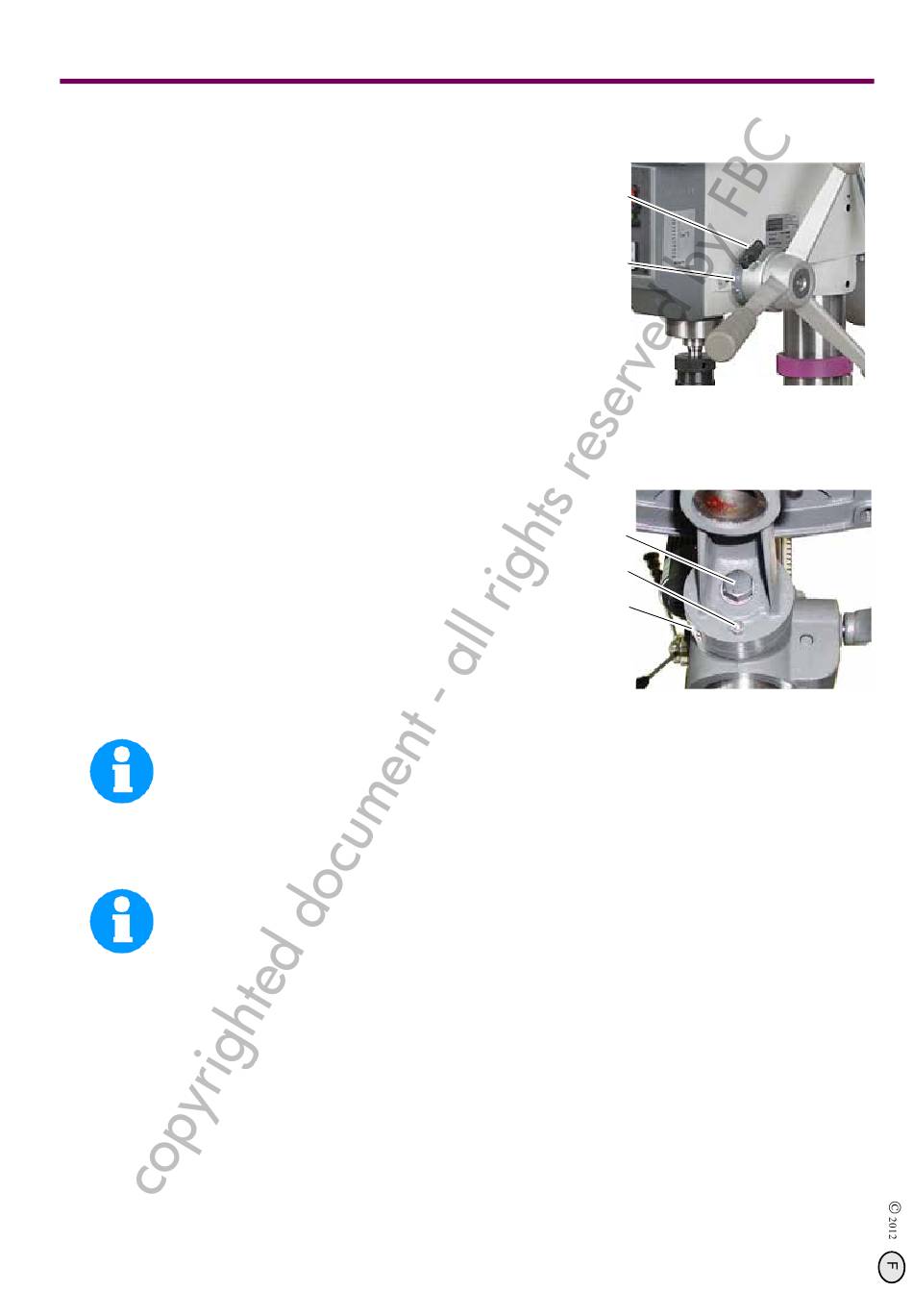

4.2.1 Butée de profondeur
En cas de perçage de plusieurs trous de la
même profondeur, il est possible d'utiliser
la butée de profondeur.
Desserrer la vis d'obturation et tournez
la rondelle de cadran jusqu'à ce que la
profondeur de perçage souhaitée soit
couverte par l'indicateur.
Resserrez la vis d'obturation.
La broche s'abaisse à la profondeur de perçage souhaitée.
4.2.2

Inclinaison de la table

La perceuse d'établi peut être inclinée vers
la droite ou vers la gauche.
Desserrez les vis de fixation.
Sortez la tige filetée.
INFORMATIONS
Si vous ne parvenez pas à sortir la tige filetée, il est possible de desserrer le siège en tournant
l'écrou dans le sens des aiguilles d'une montre.
Réglez le bon angle à l'aide du cadran.
Resserrez la vis de fixation.
INFORMATIONS
La tige filetée est uniquement prévue pour la bonne position pour le niveau horizontal de la
perceuse d'établi.
Page 30 Commande Perceuses modéles B17/ B23/ B26/ B33 Pro ; Version 1.3.9
Vis d'obturation
Butée de profondeur
Cadran
Img.4-2: Butée de profondeur
Vis de fixation
Tige filetée
Cadran
Img.4-3: Vis de fixation
