Montage du pied et des colonnes de perçage
Posez le pied sur le sol et fixez la col-
onne sur le pied. Sur le pied, des vis de
fixation sont prévues pour la colonne de
perçage.
Desserrez les vis sur l'anneau de
blocage et retirez l'anneau de blocage
et la crémaillère.
Montage de la perceuse d'établi
Utilisez la vis hélicoïdale du support de
perceuse d'établi.
Orientez la crémaillère dans le support
de la perceuse d'établi de manière à ce
que les dents de la crémaillère
s'enclenchent dans la roue hélicoïdale
du support de perceuse d'établi.
INFORMATIONS
La longue extrémité sans dents de la crémaillère doit être au-dessus.
Poussez sur la colonne de perçage le support de perceuse d'établi à l'aide de la crémaillère.
Poussez l'anneau de blocage sur la colonne et la crémaillère.
Serrez légèrement la vis sur l'anneau de blocage. Veillez à ce que le support de perceuse
d'établi puisse encore bien tourner autour de la colonne de perçage.
Montez le levier de blocage à la fixation de perceuse d'établi.
Page 22 Montage Perceuses modéles B17/ B23/ B26/ B33 Pro ; Version 1.3.9
Vis
Anneau de blocage
Crémaillère
Colonne de perçage
Pied

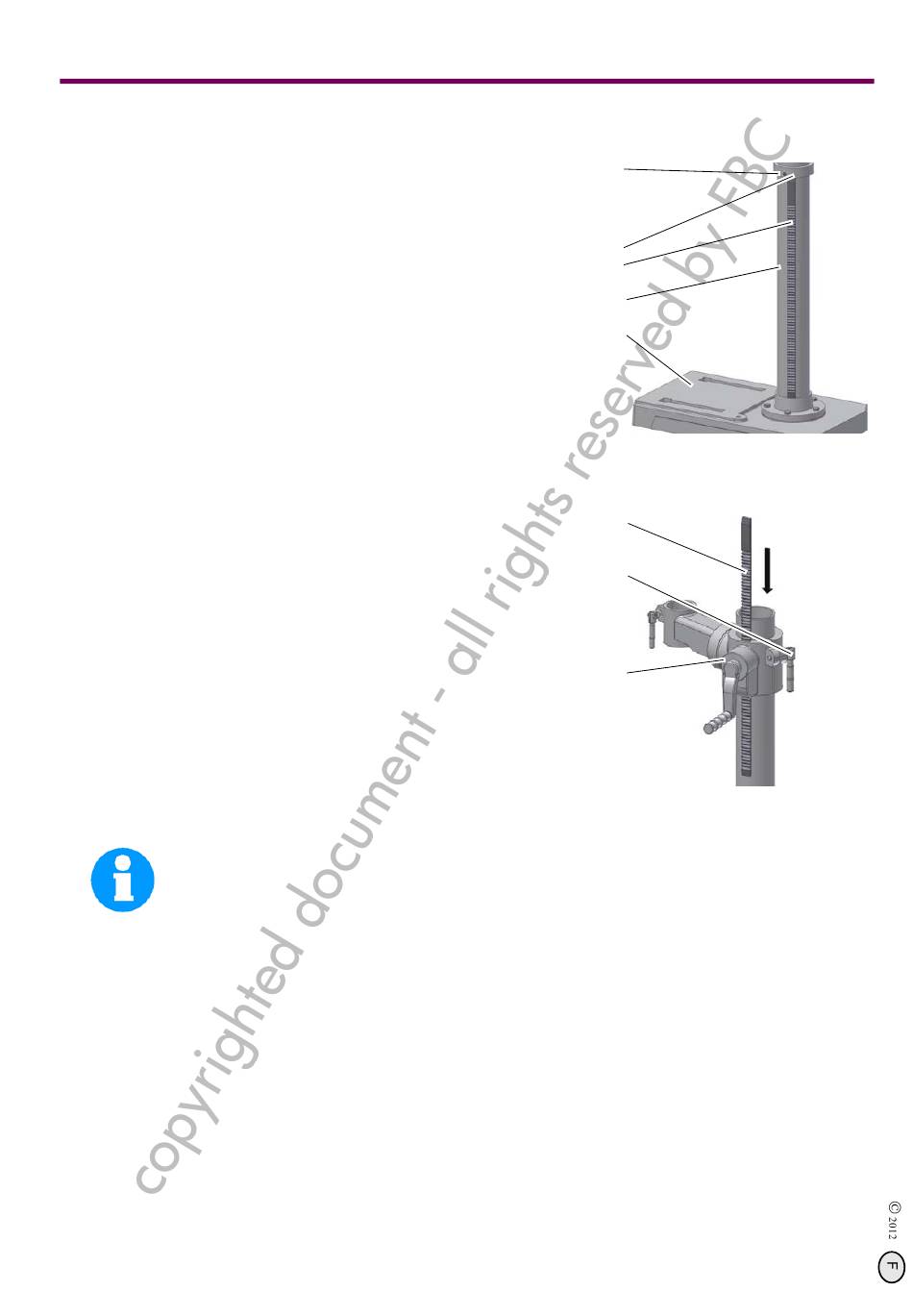

Img.3-1: Montage du pied
Crémaillère
Levier de blocage
Support de perceuse
d'établi
Img.3-2: Montage de la perceuse d'établi
