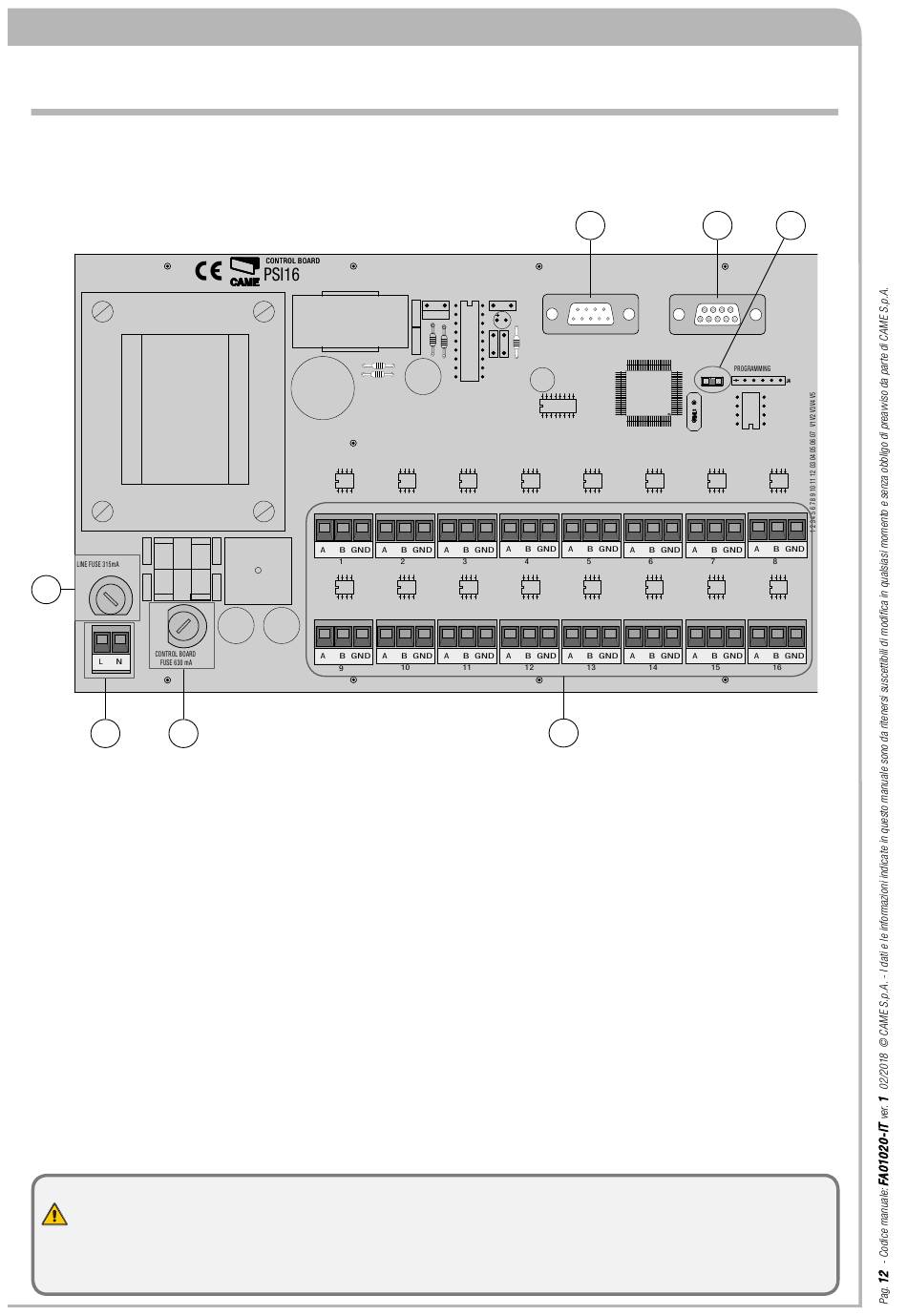

PSI16 Controllo casse ausiliarie - descrizione

1
3
2*
1 - Fusibile di protezione dall'alimentazione
2 - Morsetti per alimentazione * scheda, 230V a.c.
3 - Fusibile di protezione del circuito (Control Board)
4 - Morsetti per il collegamento delle unità PSC3
* La sezione del cavo di alimentazione (230 V), a doppio isolamento, deve essere in funzione delle caratteristiche e
della dimensione dell'impianto e comunque non inferiore a 2,5 mm². Prima di collegare il dispositivo, togliere l'alimentazione
generale dell'impianto.
PS BARCODE - Hardware e collegamenti
5 -
6 -
7 -
6
4
Led di segnalazione "circuito attivo"
Connettore RS232 per collegamento scheda con RBMP1
Connettore RS232 per collegamento MODEM
5
7
