JUSB3~4 : Connecteurs USB 2.0

Ces connecteurs vous permettent de relier des ports USB 2.0 sur le panneau avant.
⚠
Important
∙ Notez que les broches VCC et Terre doivent être branchées correctement afin
d'éviter tout dommage sur la carte mère.
Pour recharger votre iPad, iPhone et iPod par l'intermédiaire d'un port USB, veuillez
∙
installer l'utilitaire MSI® DRAGON CENTER.

JTPM1 : Connecteur de module TPM

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous
référer au manuel du module TPM pour plus d'informations.
22

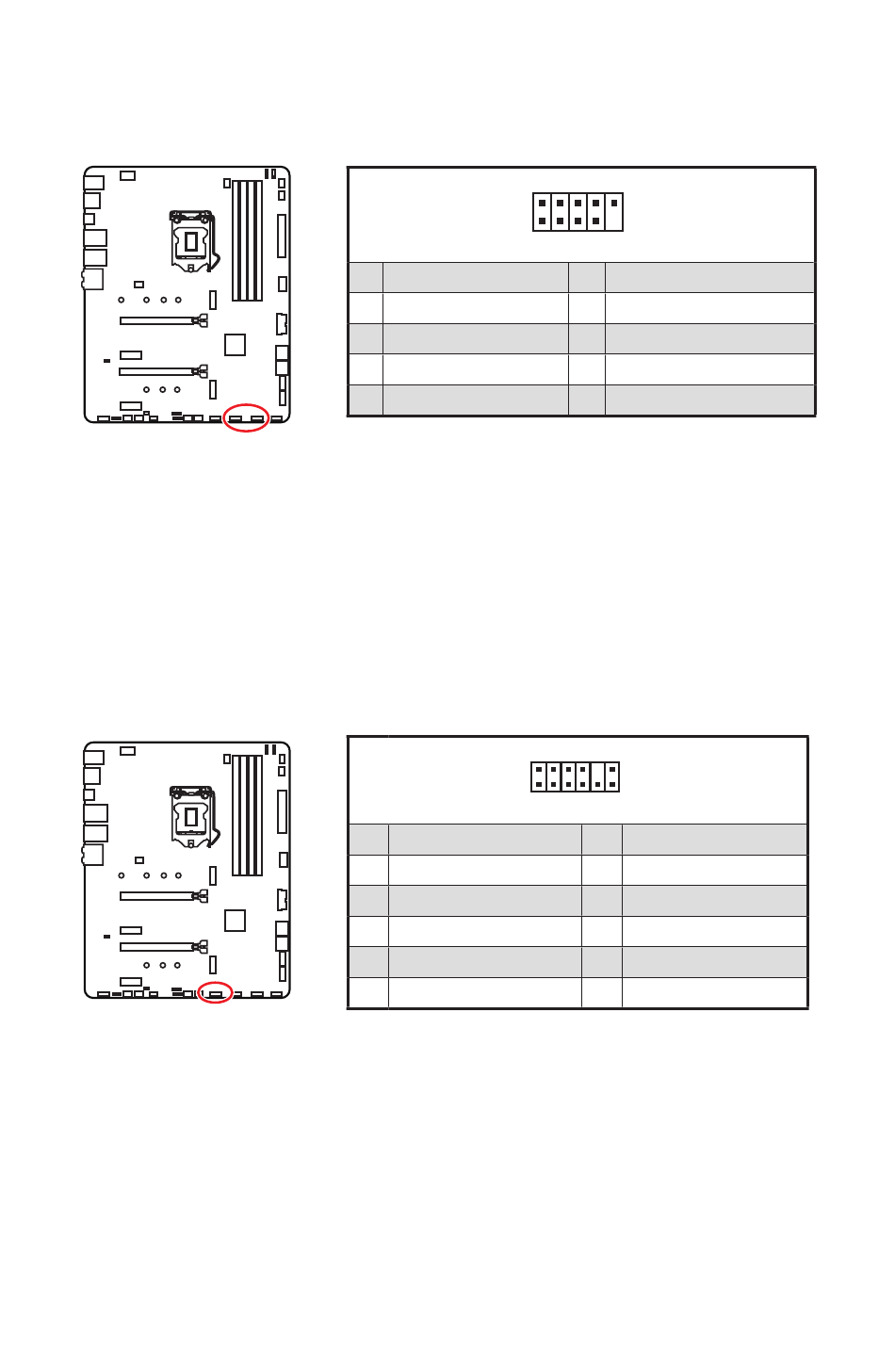

Vue d'ensemble des composants
1 VCC
3 USB0-
5 USB0+
7 Ground
9 No Pin
1 SPI Power
3 Master In Slave Out (SPI Data)
5 Reserved
7 Ground
9 Reserved
11 Reserved
2 10
1 9
2 VCC
4 USB1-
6 USB1+
8 Ground
10 NC
2 12
1
11
2 SPI Chip Select
4 Master In Slave In (SPI Data)
6 SPI Clock
8 SPI Reset
10 No Pin
12 Interrupt Request
