Annexes / Appendices

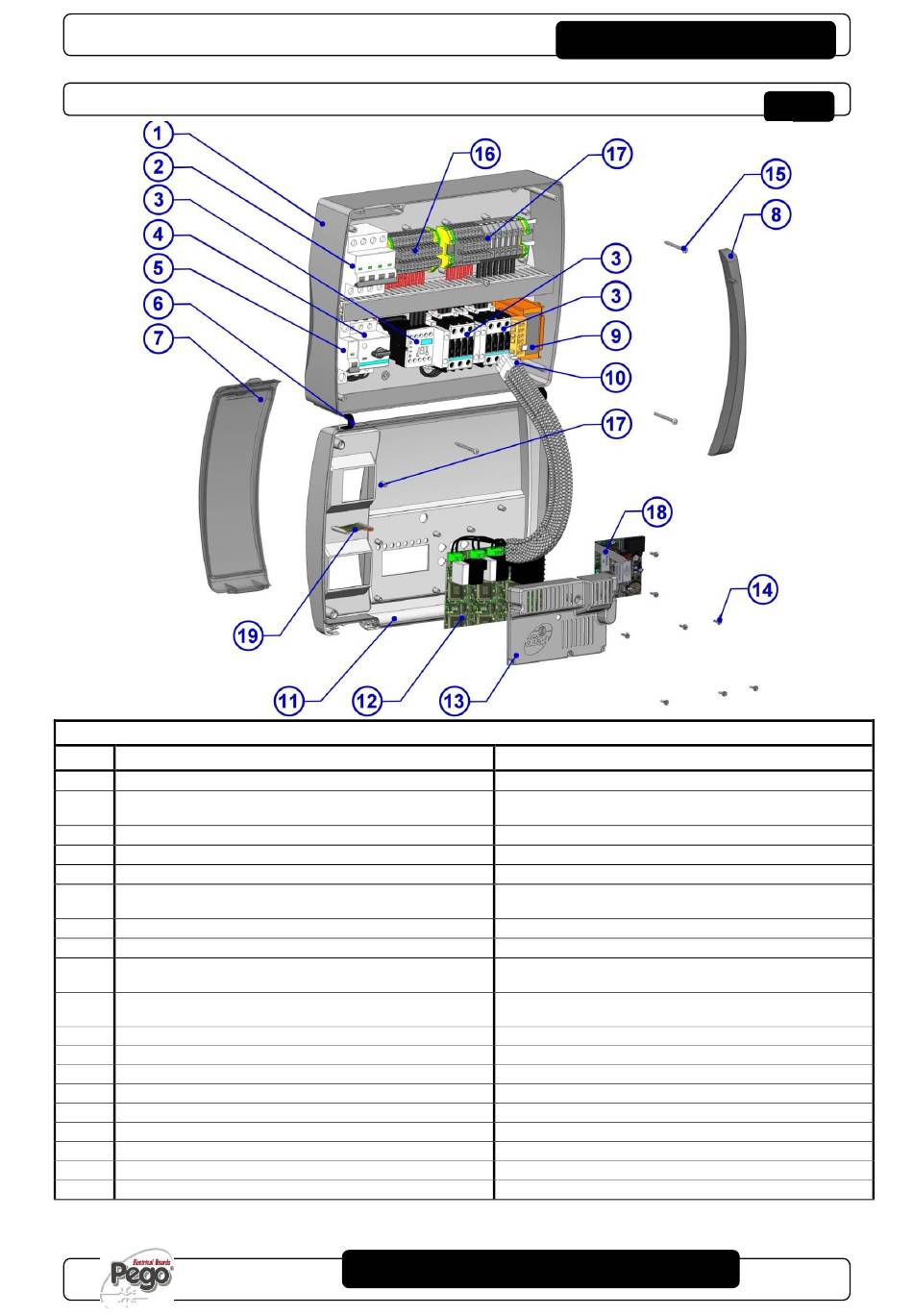

DESSIN ECLATE / EXPLODED DIAGRAM AND PARTS LIST
REF. DESCRIPTION
Arrière tableau en ABS
1
Magnétothermique quadripolaire avec fonction d'Interrupteur
2
général / protection générale
3 Contacteurs pour la commande des différentes utilisations
Disjoncteur pour la protection du compresseur
4
5 Magnétothermique unipolaire de protection des auxiliaires
Charnières flexibles d'ouverture du couvercle frontal du
6
tableau
7 Couvercle frontal en polycarbonate transparent
Couverture en polycarbonate transparent pour les vis
8
Transformateur circuits auxiliaires (N.B. à bord est présent un
9
fusible verre 10X20 F250mA 250V)
Connecteur de raccordement carte électronique avec le
10
tableau électrique
11 Couvercle frontal du tableau
12 Carte électronique de contrôle 200SCHP200
13 Couverture carte électronique de contrôle
14 Vis de fixation carte électronique et couverture
15 Vis de fermeture du tableau électrique
16 Bornier auxiliaire X1
17 Bornier de puissance X2
18 Carte Recorder Plus
Slot secure digital
19
Rév. 01-16
LEGENDE / KEY
DESCRIPTION
Box rear in ABS
4 poles magnetothermic circuit breaker with main switch /
general protection function
Contactors for units control
Compressor protection motor circuit breaker
Auxiliary protection 1-pole magnetothermic circuit breaker
Box front opening hinges
Front cover in transparent polycarbonate
Transparent polycarbonate screw cover
Auxiliary circuits transformer (N.B. with inside a glass fuse
10X20 F250mA 250V)
Connector for linking panel and the electronic card
Front panel
200SCHP200 Electronic card
Electronic card cover
Electronic card fixing screws
Box closure screws
Auxiliary terminal block X1
Power terminal block X2
Recorder Plus card.
Secure digital slot
MANUEL D'UTILISATION ET DE MAINTENANCE
USE AND MAINTENANCE MANUAL
PLUS300 EXPERT
Page 51
A.2
