4 - Installation- Installation
RETABLISSEMENT DE LA CONNEXION FRONTAL DU PANNEAU - PANEL FRONT COVER RE-
CONNECTION
Une fois les opérations terminées à l'intérieur du tableau
électrique accrocher à nouveau le frontal et connecter à
nouveau le connecteur de la carte électronique comme
indiqué ci-dessous:

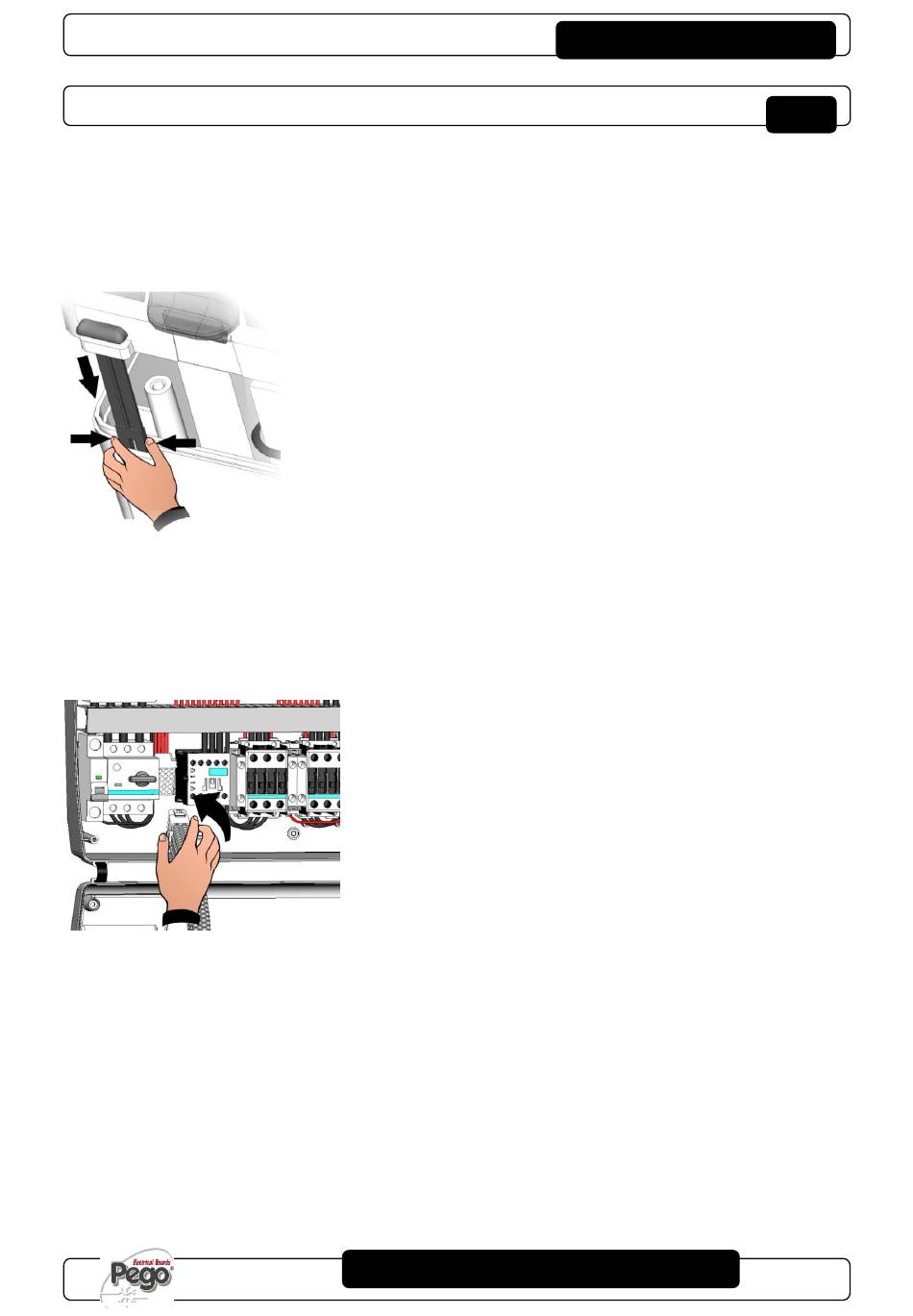

Fig. 11: Raccrocher le frontal au fond du boitier en
insérant à nouveau les deux charnières dans les
logements spécifiques.
Fig. 12: Fléchir les charnières et tourner le frontal de 180°
vers le bas pour accéder à l'intérieur du tableau
et reconnecter le connecteur de connexion de la
carte électronique
Rév. 01-16
Once you ended operation on internal panel hang up the
front and re-connect the electronic card connector as
below indicated:
Hook the frontal panel back up to the lower part of
the box by inserting the two hinges in their seats.
Bend the hinges and rotate the front panel
downwards 180° to gain access inside the panel
and then reconnect the electronic card connector.
