PLUS300 EXPERT
ENLEVEMENT FRONTAL DU TABLEAU - PANEL FRONT COVER REMOVAL
4.5
Le frontal du tableau électrique est totalement amobile
pour faciliter les opérations d'installation.
Pour exécuter l'opération d'enlèvement du frontal du
tableau intervenir de la façon suivante:

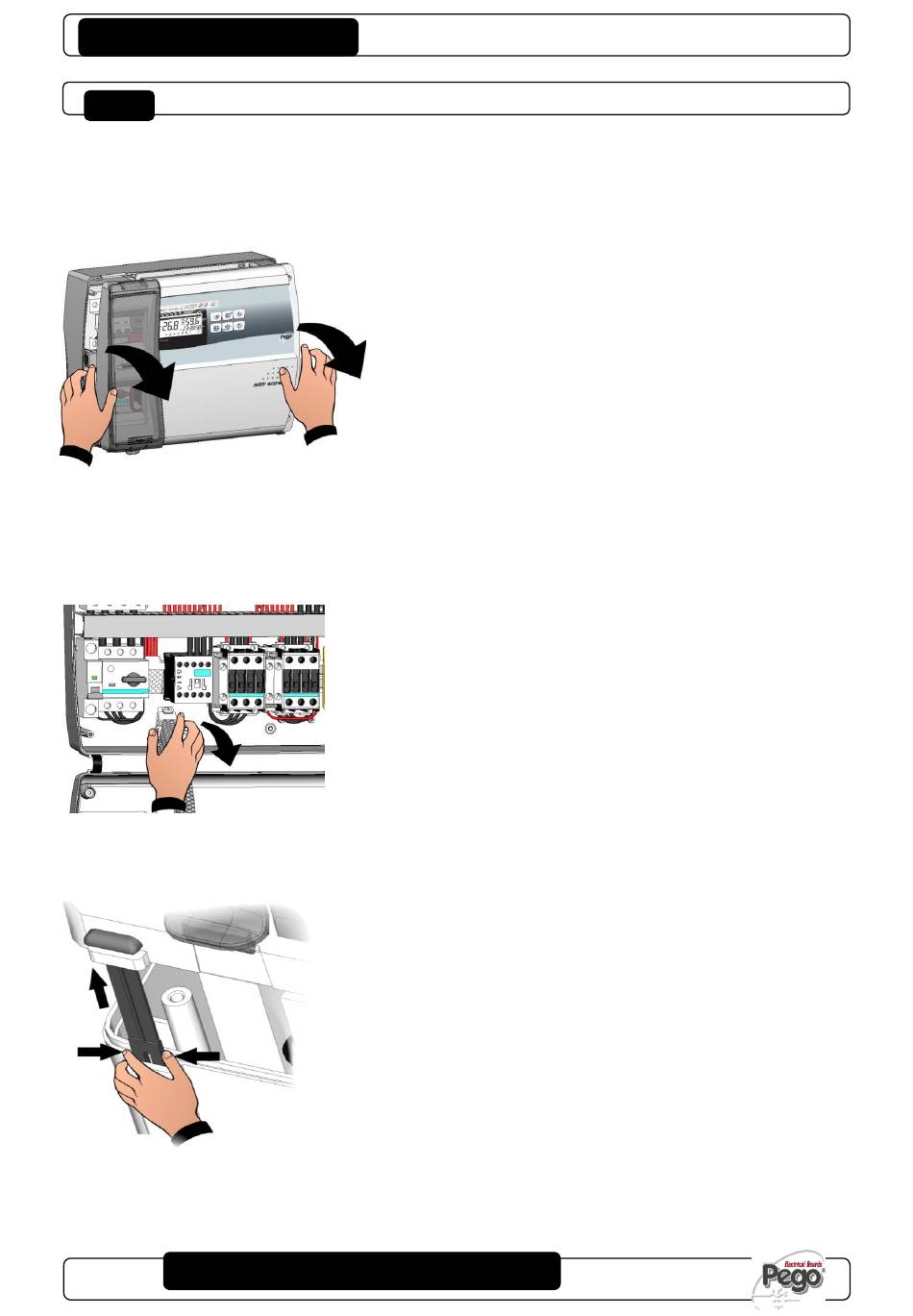

Fig. 8:
Ouvrir le frontal du boitier en soulevant et en
faisant glisser les deux charnières jusqu'au fin de
course. Fléchir les charnières et tourner le frontal
de 180° vers le bas pour accéder à l'intérieur du
tableau.
Fig. 9:
Débrancher le connecteur de connexion de la
carte électronique.
Fig. 10:
Exercer une pression sur les côtés de chaque
charnière pour l'extraire de son propre logement
et enlever complètement le frontal.
MANUEL D'UTILISATION ET DE MAINTENANCE
Page 18
USE AND MAINTENANCE MANUAL
4 - Installation- Installation
The panel front cover is totally removable to help
installation operations.
To remove the front cover make following steps:
Open the front of the box, lift it and slide the two
hinges out as far as they will go. Bend the hinges
and rotate the front panel by 180° downward to
get access inside the panel
Disconnect the connector to electronic card
Press on the sides of the hinges to remove them
from their seats and so remove the front panel
completely.
Rév. 01-16
