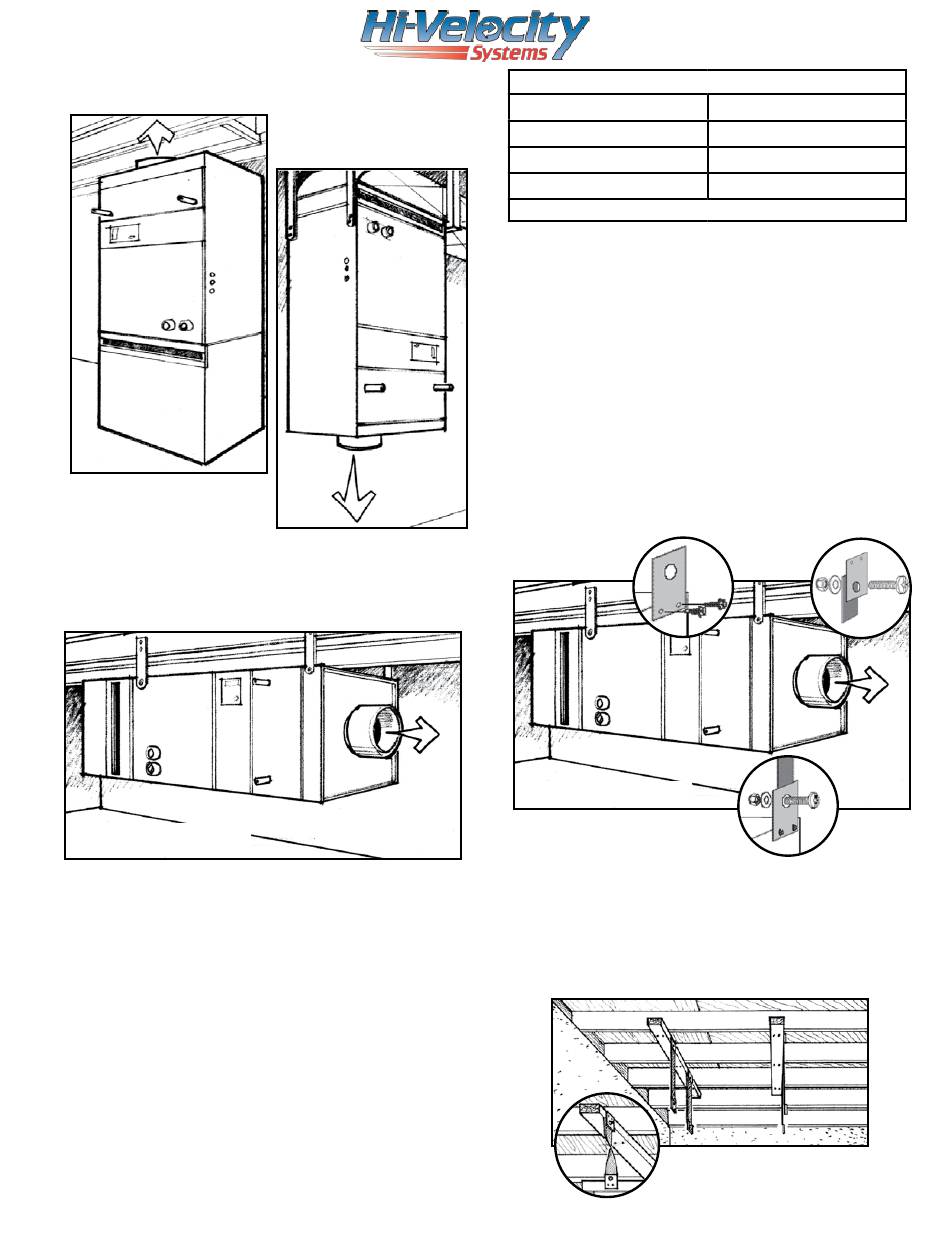

Fig. 22 - Vertical
En position à contre-courant, l'air d'alimentation est transmis
à partir de la partie inférieure de l'appareil (Fig. 23).
Fig. 24 - Installation horizontale
HORIZONTALE
Bien souvent, le meilleur emplacement pour le ventilo-
convecteur est en position suspendue depuis le plafond de la
salle technique, en position horizontale (Fig. 24). Ainsi, l'espace
plancher dans la pièce est maximisé et les conduits nécessaires
au raccordement au ventilo-convecteur sont minimisés.
Dégagements
Le dégagement est nécessaire au niveau de l'accès latéral
à l'appareil uniquement. Néanmoins, veillez à ce qu'il y ait un
petit espace entre l'appareil et toute autre surface de façon à
prévenir le transfert de vibration. Les dégagements minimum
requis pour l'accès latéral permettant l'entretien et la réparation
du ventilo-convecteur sont détaillés dans le (tableau 01).
Fig. 23 - Contre-courant
Manuel d'installation
TM
Tableau 01 – Dégagements du ventilo-convecteur
Appareil
HE – 50/51/52
HE – 70/71
HE – 100/101
Ajouter 10 cm (4 po) de plus pour les ventilo-convecteurs électriques
Trousse de courroies suspendues
Les trousses de courroies de suspension sont destinées à
suspendre un ventilo-convecteur horizontal ou vertical. Les
courroies de nylon absorberont la plus grande partie des
vibrations générées par le système du ventilo-convecteur,
éliminant ainsi tout transfert sonore.
Ventilo-convecteur uniquement
Fixer les brides métalliques aux quatre coins opposés du
ventilo-convecteur (fig. 25a).
Les courroies de nylon doivent être coupées à la longueur
désirée (10 cm (4 po) ou plus). Faire un trou de 1/4 po à 1 po
de l'extrémité de la courroie. Glisser le boulon de 1 1/4 po
dans le trou de la bride métallique, puis dans la courroie de
nylon, en fixant le tout à l'aide d'une rondelle et d'un écrou.
Répéter cette opération à chaque extrémité des courroies
de nylon (Fig. 25b – 25c).
Fig. 25 - Courroies de nylon
25a
HORIZONTALE
Fixer les courroies de nylon à la solive ou au support. Vous
devrez peut-être installer un support en travers des solives
pou que les courroies de nylon soient solidement fixées (Fig.
26). Elles doivent toujours être posées à la verticale, jamais en
angle. Vous pouvez toutefois leur imprimer une rotation de 90º
(Fig. 26a), sans toutefois dépasser 90º.
Fig. 26 - Un support sera peut-être nécessaire
Fig. 26a - rotation à 90°
Pg. 5
Pouces
18po
22po
29po
25b
25c
5
