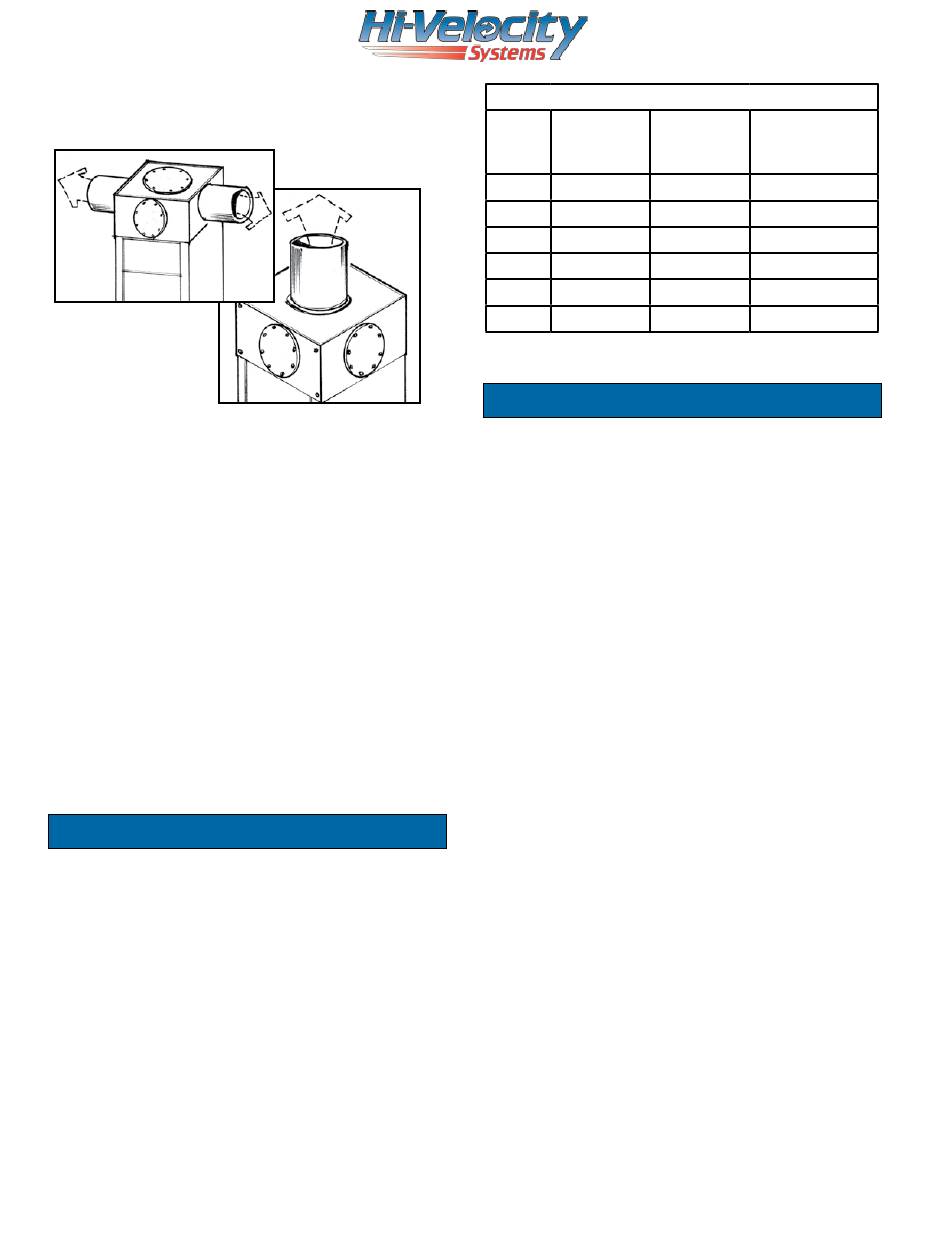

Fig. 40 - Dérivations d'économiseur d'espace
Pour deux branchements de 6 po, aucun 8 po
En plus du ventilo-convecteur économiseur d'espace,
sont fournis deux collets à asséner de 6 po et un collet à
asséner de 8 po. Pour poser les collets, retirez la plaque
couvercle de la sortie désirée. Fixez le collet à asséner
en vous assurant de réaliser un joint serré étanche.
Utilisez du ruban métallique ou un scellant pour assurer
l'étanchéité de la connexion (Fig. 35).
Connexion du plénum au
ventilo-convecteur
Une fois le conduit du plénum principal et le ventilo-
convecteur en place, vous pouvez les rattacher. Ne les
attachez pas tout de suite de façon permanente, car vous
devrez peut-être faire pivoter le plénum au moment du
raccordement des dérivations.
Réductions de conduits
Dans certaines installations, il faut réduire la taille du plénum
principal. Attention lorsque vous effectuez cette réduction, car
des conduits plus petits ne peuvent prendre en charge qu'un
nombre inférieur de sorties. Les prises de dérivation se font
facilement sur des conduits de 6 à 8 po; pour le raccordement
à des conduits de plus petit format, vous devrez porter une
attention particulière à la réalisation de joints étanches. Pour
réductions avec té, utilisez un té du même diamètre que le
conduit et ne réduisez qu'après le té. Gardez la longueur des
conduits plus petits à un minimum, car la perte de friction est
beaucoup plus élevée. Si vous utilisez une scie-cloche pour
percer les orifices des dérivations, nous recommandons des
conduits de métal en acier de calibre 28.
8 po uniquement
Manuel d'installation
TM
Tableau 02 – Réduction de conduit
Taille du
Nombre
conduit
d'évents(2 po)
d'évents (HE)
4 po
4
5 po
6
6 po
12
7 po
19
8 po
29
10 po
50
Conduit de dérivation
Une fois le plénum principal et la pièce de raccordement
posés, il faut les relier. Vous utiliserez pour ce faire le
conduit de branchement flexible de 2 po ou HE. Gardez
à l'esprit que la longueur de conduit minimale est de 3 m
(10 pi), tandis que la longueur maximale est de 7,6 m (25
pi). Le conduit de branchement doit être conservé aussi
court que possible de façon à maximiser le débit d'air à
travers ces tronçons. Energy Saving Products offre le
conduit flexible HE et le conduit de 2 po en trois différentes
configurations :
•
2 po x 10 pi AFD (conduit flexible assemblé)
•
2 po x 15 pi AFD (conduit flexible assemblé)
•
2 po x 25 pi UFD (conduit flexible non assemblé)
•
HE x 10 pi AFD (conduit flexible assemblé)
•
HE x 15 pi AFD (conduit flexible assemblé)
•
HE x 25 pi UFD (conduit flexible non assemblé)
(les systèmes constructeur (Builder) et économiseur d'espace
(Space Saver) peuvent utiliser un conduit de 5 pi AFD)
Toutes les configurations sont disponibles en valeurs
R4.2 et R8 (Annexe, page 7). Les conduits de 2 po et HE
AFD sont dotés de tous les composants nécessaires pour
effectuer un tronçon de branchement de dix ou quinze
pieds. Le conduit de 25 pi UFD doit uniquement être
employé pour allonger ces tronçons au besoin.
Si vous allongez les tronçons au-delà de ce qu'indique
la conception, contactez le concepteur du système ou
consultez le manuel de conception pour connaître les
pertes sur des tronçons allongés.
Pg. 9
Nombre
Longueur max.
2
30 pi
3
40 pi
6
50 pi
9
60 pi
14
70 pi
25
100 pi
