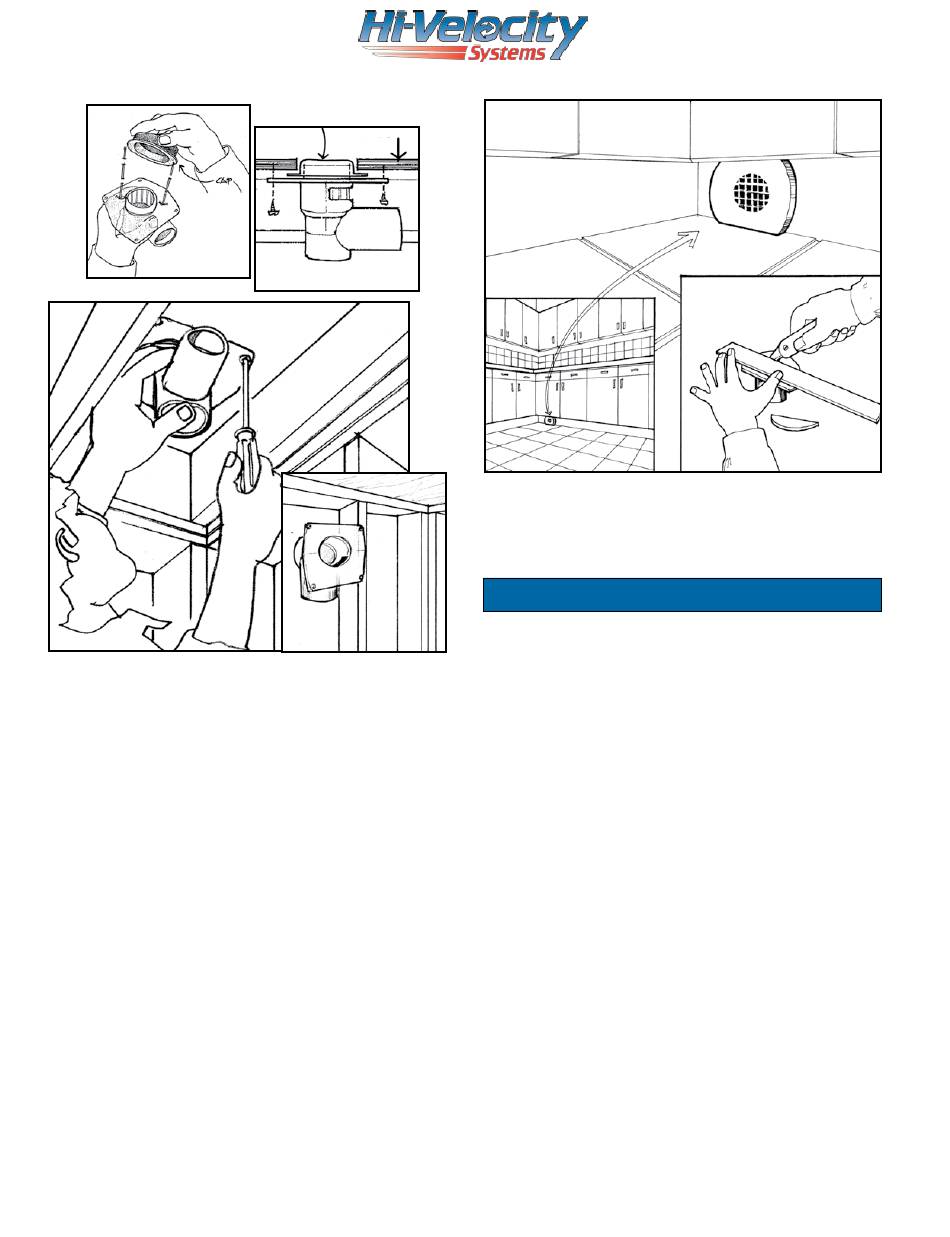

Fig. 04 - Toujours utiliser un capuchon de raccordement
4a
4c
4a - Le capuchon de raccordement s'adapte sur la pièce
de raccordement
4b - Pièce de raccordement posée avec un capuchon de
raccordement
4c - Pièce de raccordement posée sur le plancher
4d - Pièce de raccordement posée sur le mur
Ne pas employer le capuchon de raccordement peut
gravement endommager le serpentin du système à grande
vélocité. Durant la construction des murs de la résidence, les
poussières de cloison sèche, de la sciure ou d'autres particules
pourraient obstruer et endommager le serpentin. Pour prévenir
les dommages durant la construction, ne pas découper les
capuchons de la pièce de raccordement avant que les plaques
des évents soient prêtes à être installées.
Installation des évents dans un espace en retrait
Dans les cuisines et salles de bains, il est difficile de trouver
une zone à faible circulation. Il est donc recommandé de poser
les évents dans l'espace en retrait sous les comptoirs. Nos
plaques d'évent présentent un diamètre de 4 po et de 5 po, ce
qui pourrait ne pas convenir à tous les espaces en retrait sans
d'abord redimensionner les plaques. Pour ce faire, tailler le haut
et le bas des plaques d'évent afin qu'elles s'ajustent à l'espace
disponible.
La façon la plus simple d'installer les plaques d'évent rondes
dans l'espace restreint est de tailler deux rebords sur la plaque.
Tracer au couteau une profonde marque dans les parties
supérieure et inférieure, puis détacher l'excès (Fig. 05).
4b
PLANCHER
4d
Manuel d'installation
TM
Fig. 05 - Tailler les bords pour espaces restreints
En localisant les évents dans cette position, il y aura maintenant
un débit d'air horizontal. Attention lorsque vous posez les évents
en position horizontale. Éviter de les placer directement sous le
lavabo ou dans un endroit où l'on reste pendant longtemps.
Ventilo-convecteurs
Le ventilo-convecteur du système à grande vélocité est doté
d'un moteur à entraînement direct lubrifié en permanence et
monté dans la soufflerie. Tous les ventilo-convecteurs HE
sont à accès latéral simple. Vous pouvez aisément sortir la
soufflerie en retirant les trois boulons qui la retiennent à la
plaque centrale. Dans certains cas, vous devrez peut-être
également retirer le coffret électrique.
Disposition
Le ventilo-convecteur doit être posé conformément à la
disposition fournie par le concepteur. Comme c'est le cas
pour la disposition des évents, de petites déviations peuvent
être effectuées dans celle du ventilo-convecteur. Si le ventilo-
convecteur doit être déplacé de plus de quelques pieds à
partir de son emplacement prévu, contactez le concepteur
avant de poursuivre.
Lorsque vous installez le ventilo-convecteur, gardez à l'esprit
les points suivants :
•
Fonctionnalité et accès à l'appareil.
•
Maximisation de l'espace plancher utilisable.
•
Emplacement de la source de chaleur et de
refroidissement.
L'appareil peut être installé selon diverses configurations.
Il peut être installé en position horizontale, verticale ou à
contre-courant. En position verticale, l'air d'alimentation est
transmis à partir du dessus de l'appareil (Fig. 22).
Pg. 4
