Introduction
1
Ecran LCD
2
Softkeys
3
Touches d'axe
4
Touche menu
5
Touches fléchées
6
Touche Aide
7
Touche Envoi
8
Clavier numérique
9
Touches Commande
10 Touches Mesurer

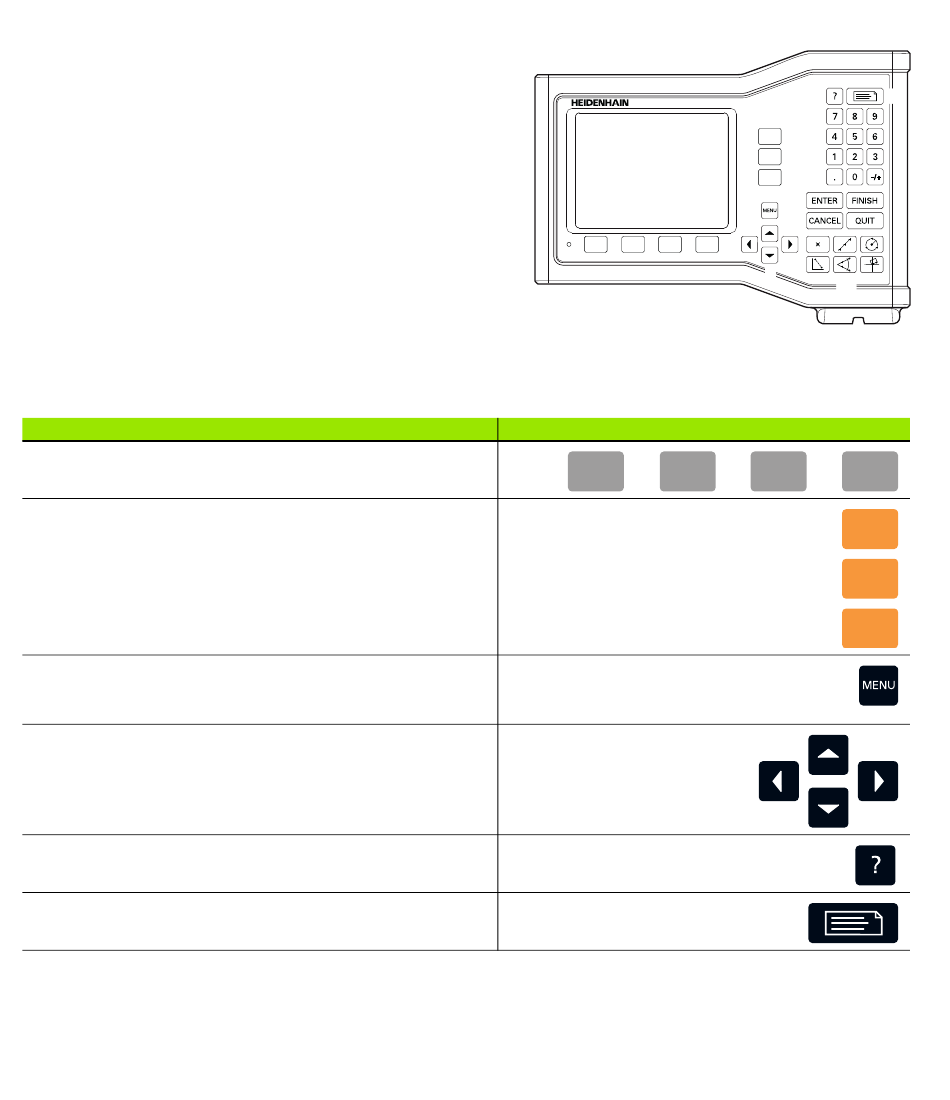

Touches de la face avant
Les touches de la face avant servent à démarrer des mesures de
pièce, appliquer des tolérances, envoyer des rapports de mesure et
configurer des paramètres optionnels.
Fonctions des touches
Softkeys : leurs fonctions changent selon l'affichage dans
l'écran LCD.
Touches d'axe : sélection des axes pour remise à zéro et
présélection des origines avant les mesures.
Touche Menu : affichage des menus des softkeys destinés à la
configuration du système, aux fonctions extra et à la suppression
des données.
Touches fléchées : permettent de naviguer dans les listes, les
menus et les champs des écrans de configuration. La touche
flèche haut sert également à démarrer un processus de
construction de figure, comme décrit dans "Construction de
figures de pièce" page 45.
Touche d'aide : affichage des sujets d'aide pour la fonction
courante.
Touche Envoi : permet d'envoyer les résultats de mesure à un
ordinateur.
ND 120 QUADRA-CHEK
1 1
1 2
Touches de la face avant
1 6
1 7
1 8
1 3
1 4
1 9
1 5
1 1 0
3
