13. TECHNOLOGIE AUTOCORRECT :
DÉTECTION AUTOMATIQUE ET CORRECTION DES
ERREURS DE CÂBLAGE
La technologie AutoCorrect permet la détection et la correction logicielle des erreurs de câblage telles que le
raccordement d'un capteur de courant à la mauvaise phase.
Si le module DIRIS Digiware I détecte une association incorrecte tension/courant entre le module tension et le
module courant, une alarme système se déclenche sur le module Digiware I et elle sera remontée sur l'afficheur en
cas d'utilisation d'un aficheur DIRIS Digiware D-40/D-50/D-70.
13.1. Identification des erreurs de câblage depuis l'afficheur DIRIS Digiware
D-40/D-50/D-70
• Aller à PARAMETRES --> CONFIGURER UN PRODUIT
• Sélectionner un module Digiware I connecté à des capteurs iTR
• Choisir une charge
• Cliquer sur AUTOCORRECT
Le menu AutoCorrect permet un diagnostic en direct du câblage du système. Il indique ce que les capteurs de
courant iTR ont détecté grâce à la fonction de détection de tension intégrée et ce qu'il faut corriger.

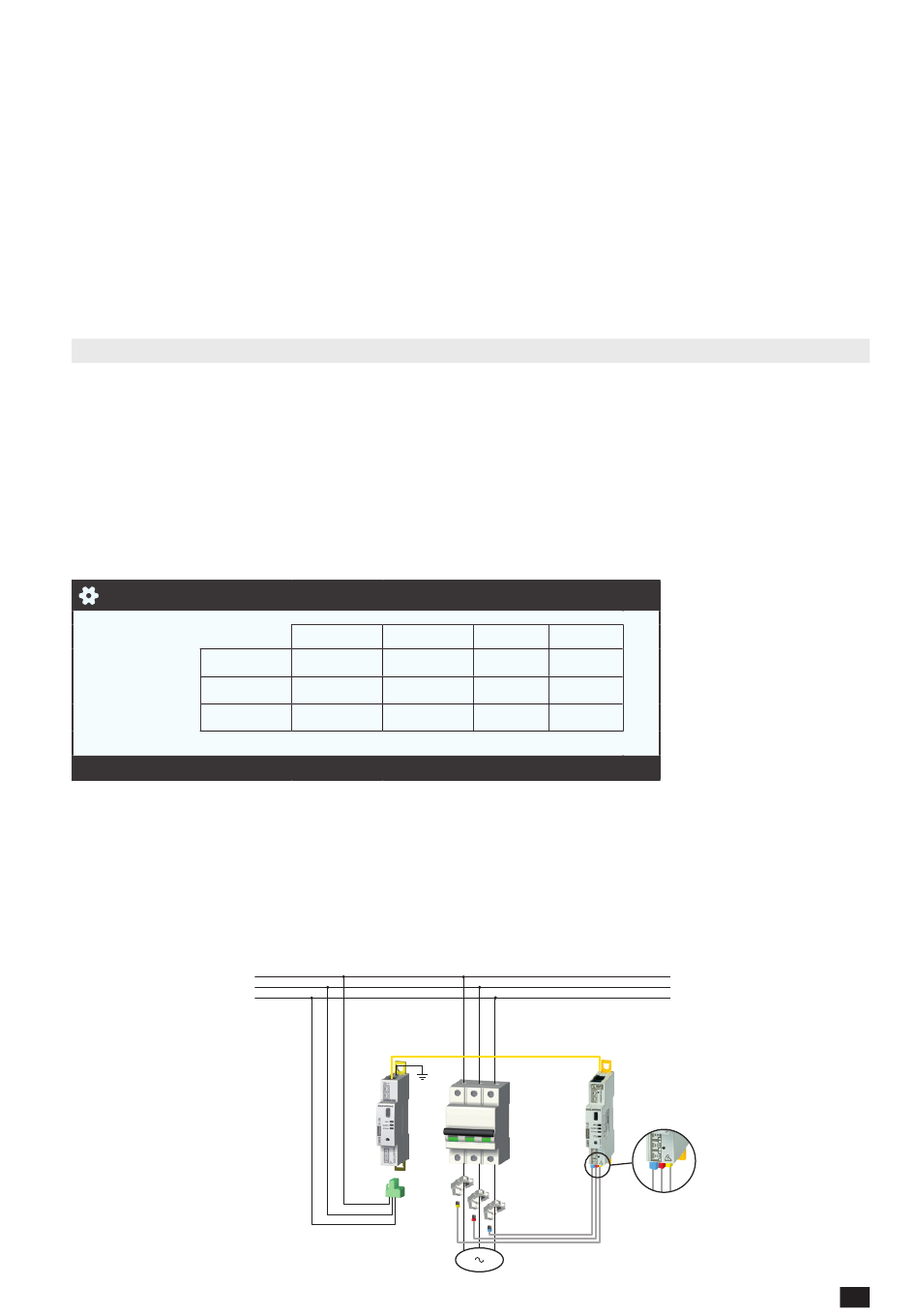

Si le câblage est correct, le tableau suivant s'affiche pour une charge triphasée :
AUTOCORRECT

P1

P2

P3
APPUYER SUR OK POUR LANCER AUTOCORRECT
Le tableau indique que la puissance P1 sera calculée correctement en associant le courant du capteur
iTR connecté à l'entrée I01 avec la tension V1 du module DIRIS Digiware U-xx et si le sens du TC est
DIRECT (p1 --> p2). La puissance qui en résulte est positive (consommation).
Exemple 1 : inversion de phase des capteurs de courant 1 et 3
Imaginons une inversion de phase entre les capteurs de courant 1 et 3, comme illustré dans l'image suivante :
L1
L2
L3
DIRIS DIGIWARE - 542875F - SOCOMEC
|
PC 1-2-3
ENTRÉE: SENS
I01 -/INV
I02 +/DIRECT
I03 +/DIRECT
>>
V P
V1
-
V2
+
V3
+
