7 .2 .2 . Règle de calcul du nombre de produits max sur le bus Digiware
La somme des puissances consommées par les équipements connectés sur le BUS Digiware ne doit pas excéder la
puissance fournie par l'alimentation 24 VDC.
L'alimentation ne doit pas dépasser 20 W.
Dimensionnement avec l'alimentation P15 (réf : 4829 0120) délivrant 15 W
Il est par exemple possible d'utiliser
• 1 afficheur DIRIS Digiware D-40 (2 W) ;
• 1 module tension DIRIS Digiware U-xx (0,72 W) ;
• 50 mètres de câble (1,5 W) ;
et
• 20 modules courant DIRIS Digiware I-3x (20 x 0,52 = 10,4 W)
 Puissance totale = 14,62 W
ou
• 9 modules courant DIRIS Digiware I-4x (9 x 1,125 = 10,125 W)
 Puissance totale = 14,345 W.
Dimensionnement avec une alimentation 24 VDC délivrant maximum 20 W
Il est par exemple possible d'utiliser
• 1 afficheur DIRIS Digiware D-40 (2 W) ;
• 1 module tension DIRIS Digiware U-xx (0,72 W) ;
• 50 mètres de câble (1,5 W) ;
et
• 30 modules de courant DIRIS Digiware I-3x (30 x 0,52 = 15,6 W)
 Puissance totale = 19,82 W
ou
• 14 modules courant DIRIS Digiware I-4x (14 x 1,125 = 15,72 W)
 Puissance totale = 19,97 W.
7 .2 .3 . Répéteur de bus Digiware
Lorsque la puissance consommée est supérieure à 20 W ou que la distance est supérieure à 100 m, un répéteur
DIRIS Digiware C-32 est nécessaire.
Dans un système DIRIS Digiware, 2 répéteurs maximum peuvent être utilisés.

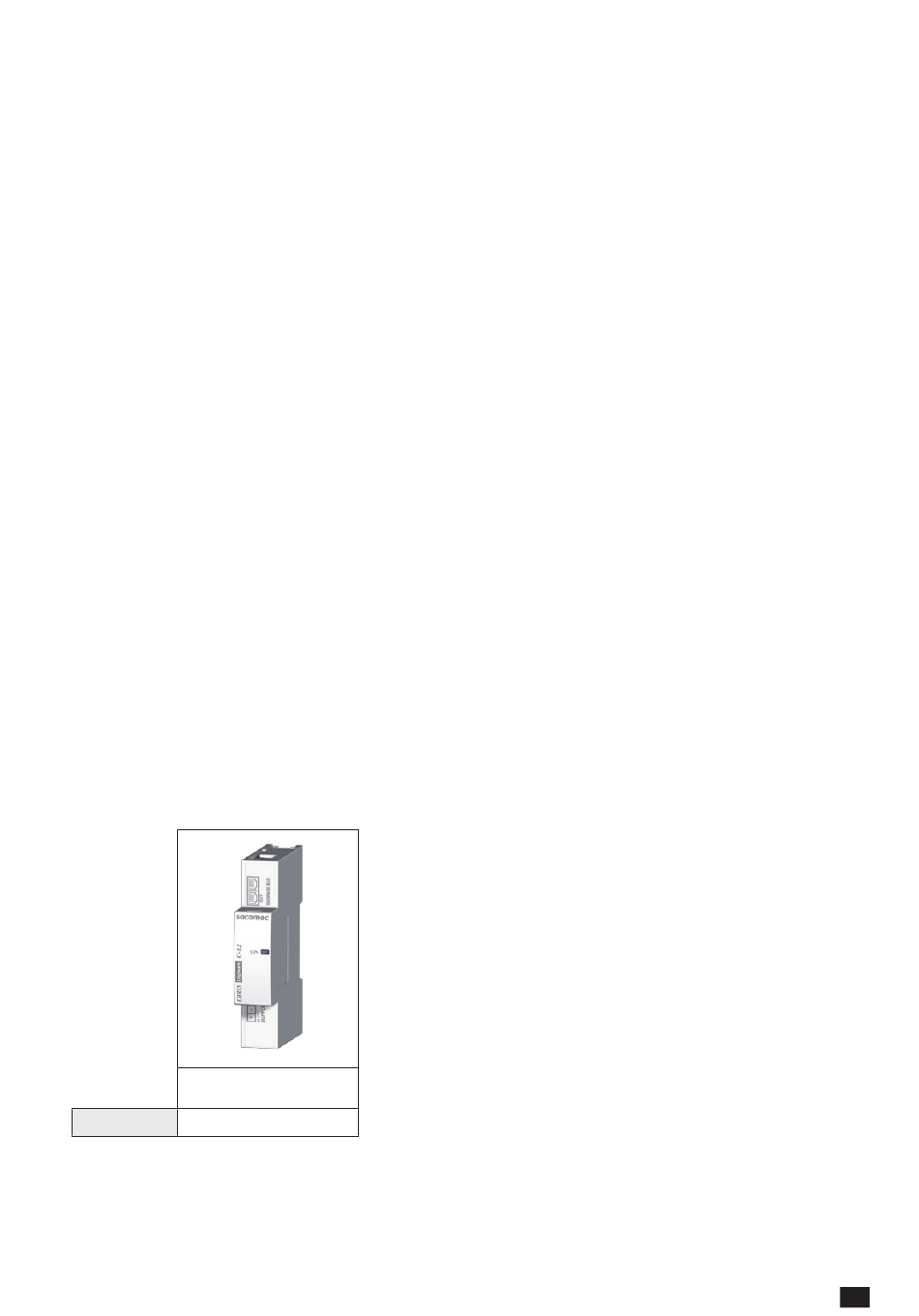

Répéteur DIRIS
Digiware C-32
Référence 4829 0103
