6.3. Raccordement au réseau électrique et aux charges
DIRIS Digiware s'utilise indifféremment sur des réseaux monophasés, biphasés ou triphasés.
Chaque module d'acquisition de courant DIRIS Digiware I peut mesurer simultanément différentes charges, par
exemple une charge triphasée et une charge monophasée. Cette approche apporte une grande flexibilité de mise en
place dans l'installation.
Les charges sont mesurées à l'aide de plusieurs types de capteurs de courant (fermés, ouvrants, flexibles) choisis en
fonction de l'application neuve, existante ou existante de forte intensité. La liaison entre chaque module d'acquisition
de courant DIRIS Digiware I et de ses capteurs associés s'effectue à l'aide de câbles spécifiques. Cette connectique
permet un montage rapide et facile, sans risque d'erreurs de câblage, en toute sécurité. Les capteurs de courant
sont automatiquement détectés.
De plus, DIRIS Digiware peut identifier la majorité des charges à mesurer : monophasées, triphasées avec ou sans
neutre utilisant 1, 2, 3 or 4 capteurs pour des charges équilibrées ou non équilibrées.
La précision de la chaîne de mesure globale (DIRIS Digiware + Capteurs) est garantie. Afin de garantir cette précision,
des câbles de raccordement au capteur de courant SOCOMEC ou équivalents doivent être utilisés.
6 .3 .1 . Charges configurables en fonction du type de réseau
Le tableau ci-dessous résume les charges qui peuvent être configurées sur la base du type de réseau de
l'installation.
Type de réseau
1P+N
2P
2P+N
3P*
3P+N
(*) Remarque : il ne peut pas y avoir de charges monophasées sur un réseau triphasé.

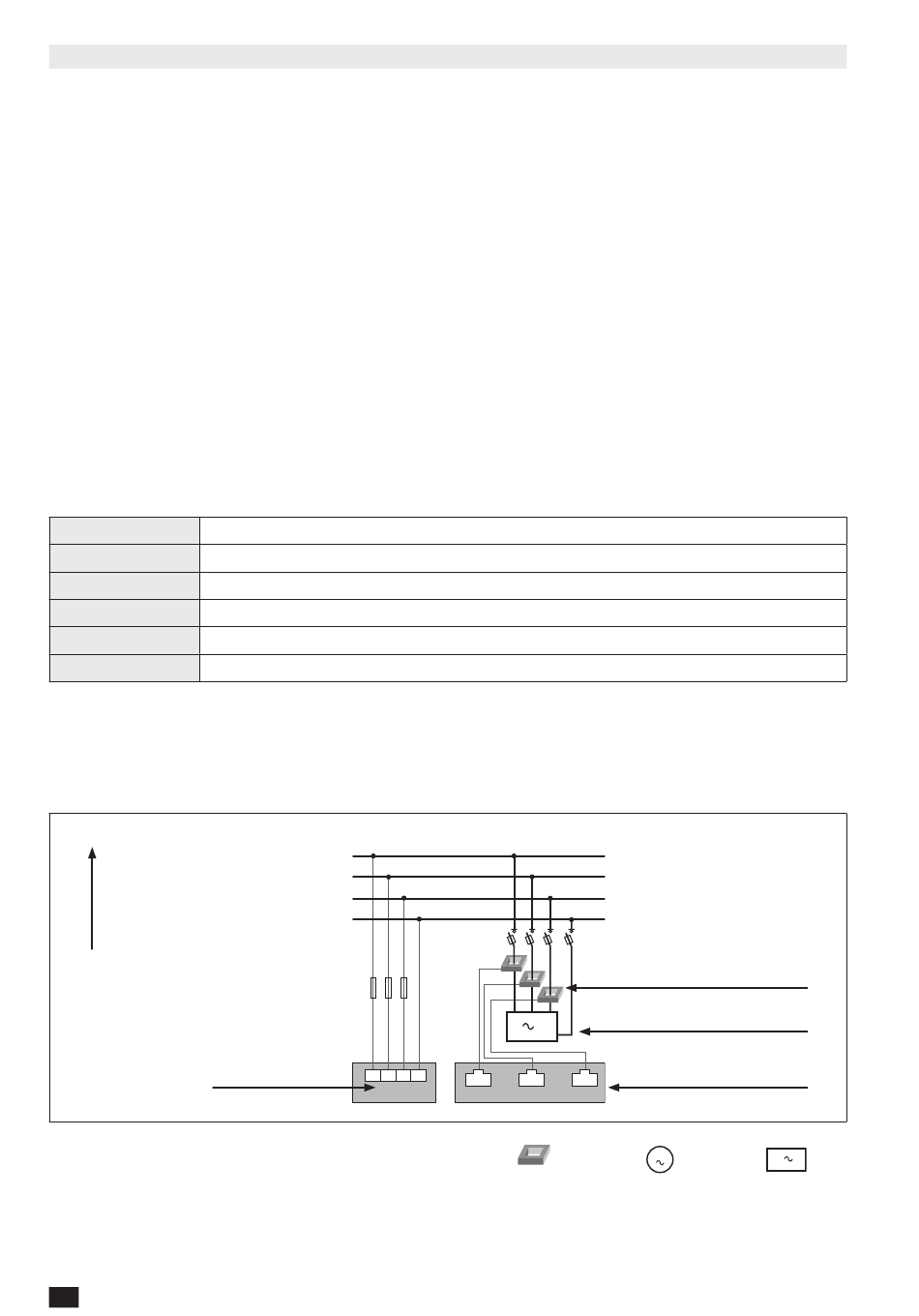

6 .3 .2 . Description des principales combinaisons réseau-charges
Légende :
3P+N – 3CT
Réseau triphasé + neutre avec
3 capteurs de courant
3
I01 I02 I03
I
Chaque entrée courant est individuelle, voir ci-dessous des exemples de connexions :
38 FR
Charge configurable
1P+N – 1CT
2P – 1CT
2P+N – 2CT / 2P – 1CT / 1P+N – 1CT
3P – 3CT / 3P – 2CT / 3P – 1CT
3P+N – 4CT / 3P+N – 3CT / 3P+N – 1CT / 3P – 3CT / 3P – 2CT / 3P – 1CT / 1P+N – 1CT
L1
L2
L3
N
Bornier tension
V1 V2 V3 VN
L1
L2
N
3 + N
I01 I02
V
I
CT
Capteur de courant
Capteur de courant (TC)
Charge triphasée
Bornier courant
I03
3
3
Charge équilibrée Charge déséquilibrée
DIRIS DIGIWARE - 542875F - SOCOMEC
