9. COMMUNICATION

9.1. Informations générales
DIRIS Digiware communique en RS485 suivant le protocole Modbus. La communication RS485 est disponible en
un seul point soit sur l'afficheur DIRIS Digiware D soit sur le module interface système DIRIS Digiware C-31. Elle
s'effectue via une liaison série RS485 (2 ou 3 fils) suivant le protocole Modbus RTU.
En liaison RS485, DIRIS Digiware peut être directement connecté à un PC, un automate ou la passerelle DIRIS G-30
ou G-50 (voir notice correspondante pour plus de détails) pour l'exploitation des données.
Le protocole Modbus implique un dialogue selon une structure maître/esclave. Le mode de communication est
le mode RTU (Remote Terminal Unit). Dans une configuration standard, une liaison RS485 permet de mettre en
relation 32 produits RS485 (DIRIS Digiware C-31 comptant pour 1 produit) avec un automate ou la passerelle sur
1200 mètres.

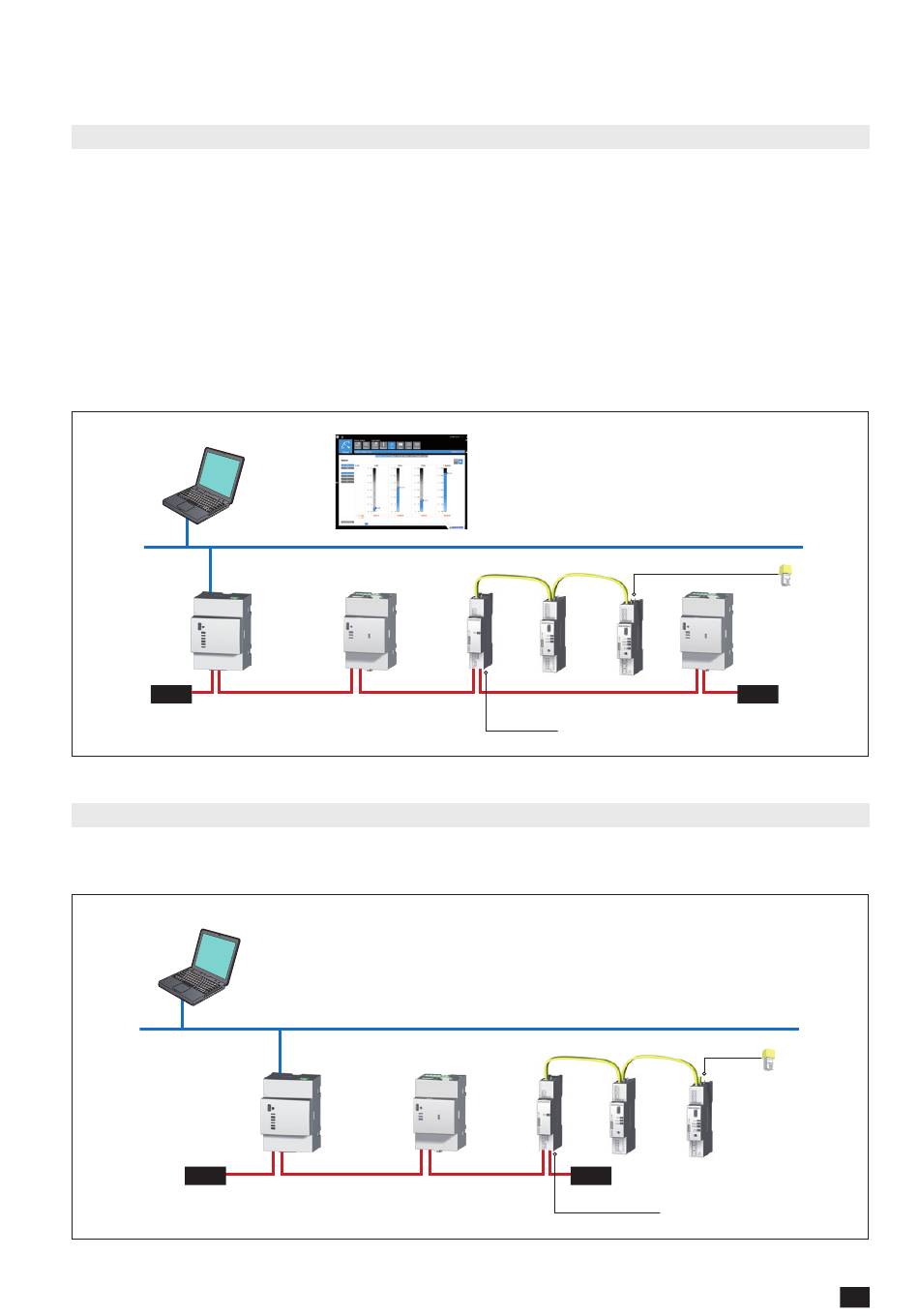

Exemple d'architecture en association avec la passerelle DIRIS G :
Logiciel de gestion d'énergie
120 Ω
DIRIS G
9.2. Règles RS485 et bus DIRIS Digiware
Un certain nombre de règles sont à respecter lorsque DIRIS Digiware est connecté en RS485. Ces règles sont
exposées dans les paragraphes ci-dessous.
PC
120 Ω
DIRIS DIGIWARE - 542875F - SOCOMEC
RS485
RS485
DIRIS B
RS485
DIRIS G
DIRIS B
Webserver
WEBVIEW
Bus Digiware
RS485
DIRIS
Digiware C-31
Bus Digiware
RS485
120 Ω
DIRIS Digiware C-31
Ethernet
Terminaison de
bus Digiware
120 Ω
DIRIS B
Ethernet
Terminaison de
bus Digiware
FR
49
