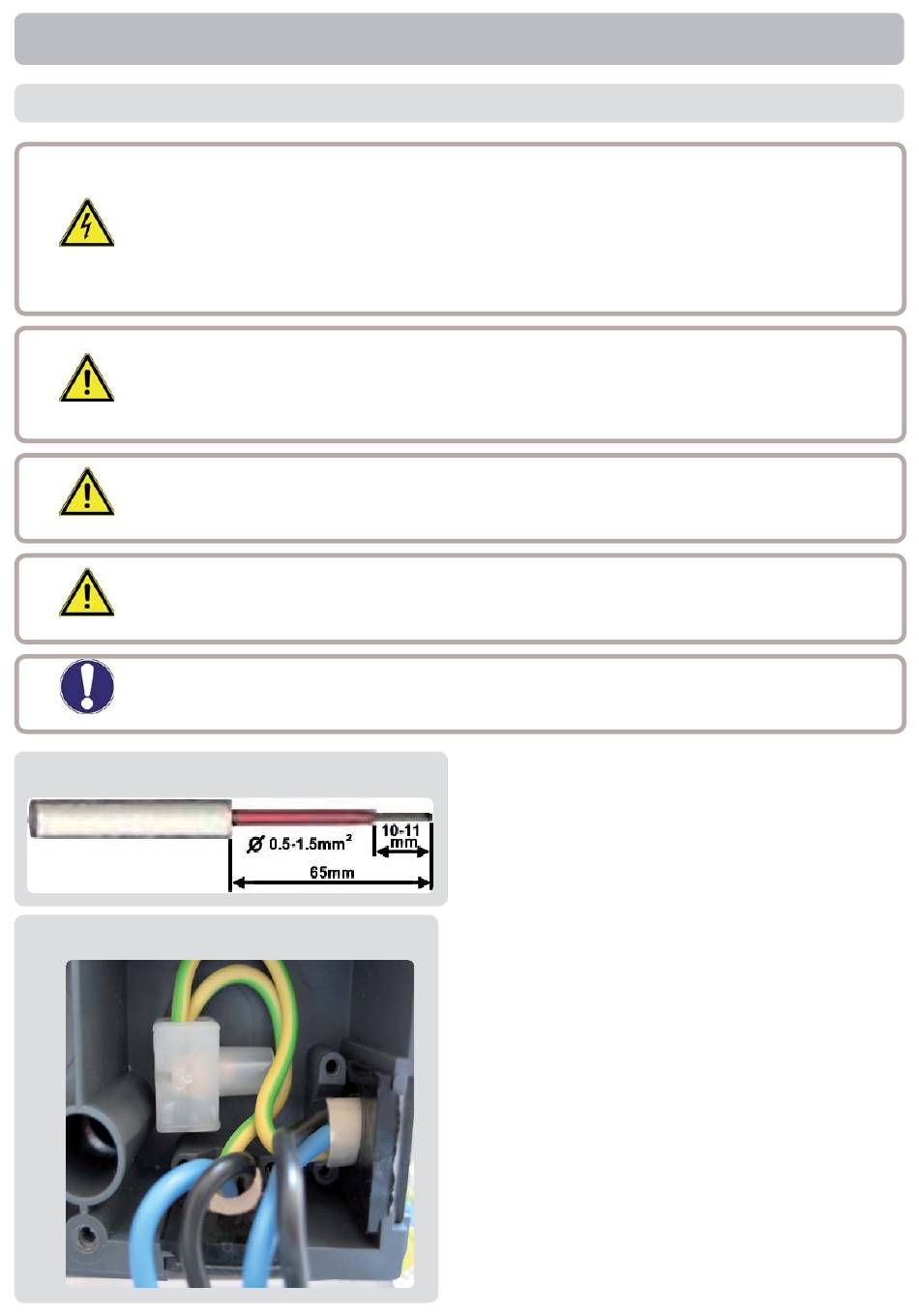

C.2. - Raccordement électrique
Avant de travailler sur l'appareil, couper l'alimentation électrique et la proté-
ger contre toute remise sous tension ! Vérifi er l'absence de tension! Seul un
technicien spécialisé est autorisé à effectuer le raccordement électrique en
respectant les règles locales en vigueur. Le régulateur ne doit pas être rac-
Danger
cordési le boîtier est endommagé, comme par ex. par des fi ssures.
Les câbles basse tension sous tension comme les câbles des sondes
de température doivent être posés séparément des câbles secteur haute
tension. N'introduire les câbles des sondes de température que par le côté
Attention
gauche et les câbles secteur sous tension que par le côté droit de l'appareil.
Au niveau de l'alimentation du régulateur, il faut prévoir l'installation sur
place d'un coupe-circuit agissant sur tous les pôles, comme un coupe-
Attention
circuit d'urgence pour le chauffage.
Les câbles à raccorder à l'appareil doivent être dégainés au maximum
de 55 mm et la gaine du câble doit exactement arriver à l'entrée de
Attention
l'appareil, juste après le serre-câble.
Nous suggérons d'utiliser des câbles fl exibles pour faciliter le montage
le raccordement aux bornes
Attention
C.2.1
C.2.1.a
Installation
1.Sélectionnez programme/hydraulique
(voir D).
2.Enlevez isolation max. 55mm , mettre à
nu max 9-10mm (cfr.C.2.1).
3.Ouvrir boîtier (cfr.C.1.1), Introduisez câb-
le et montez fi xations câble.
4.Montez borne de serrage mise à la terre
(cfr. C.2.1.a).
11
