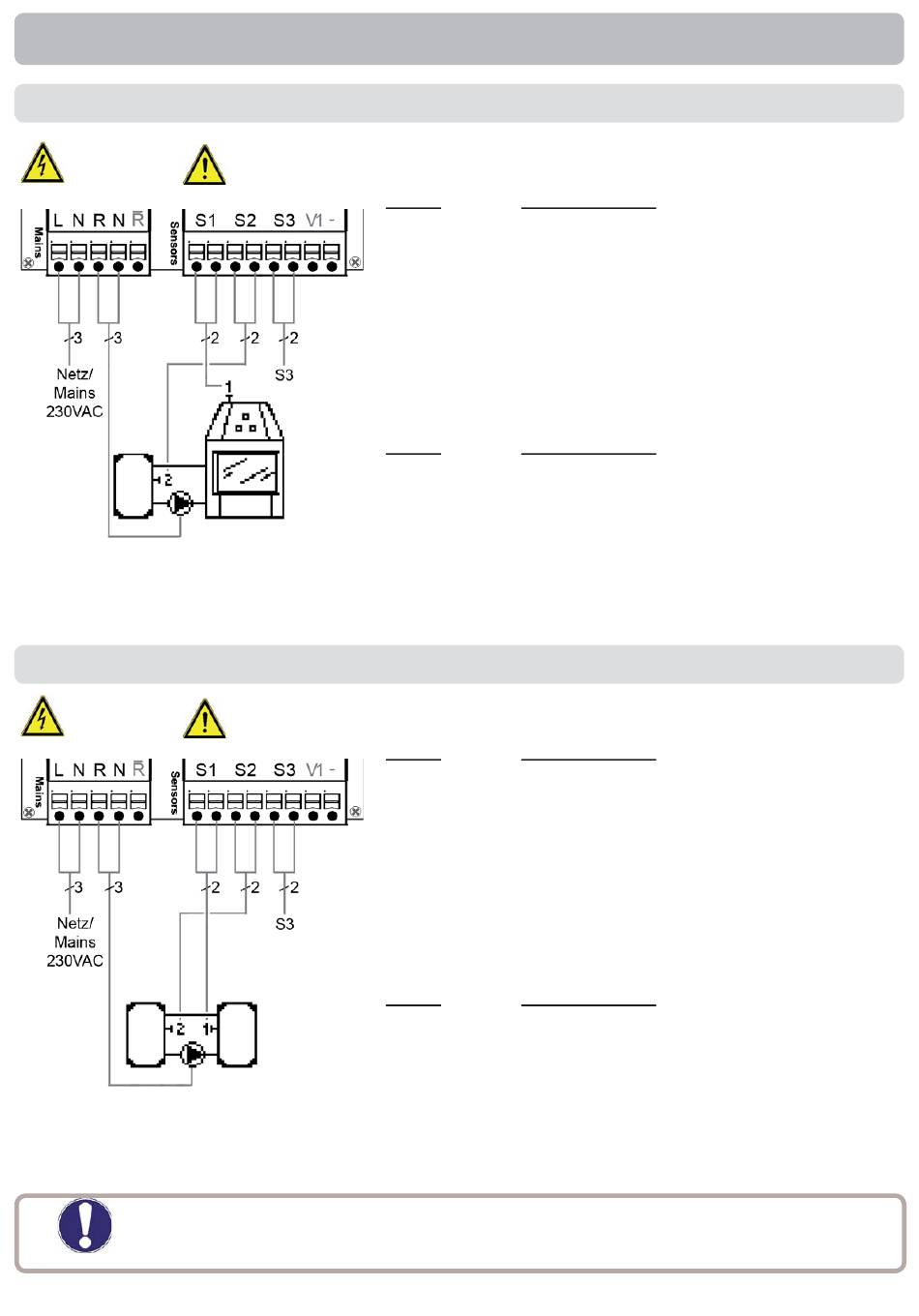

D.3
Chaudière à bois + ballon
Côté réseau
230VAC
Danger
Attention
D.4
Transvasement entre 2 ballons
Côté réseau
230VAC
Danger
Attention
Le transfer de chaleur passe du ballon 1 au ballon 2
Attention
Installation
Basses tensions max. 12VAC/DC raccordement bor-
Côté sondes
nier de droite
max. 12V
Borne:
S1 (2x)
S2 (2x)
S3 (2x)
La polarité des sondes S1-S3 au choix
V1 / -
Tensions réseau 230VAC 50-60Hz raccordement
bornier de gauche
Borne:
L
N
R
N
R
Raccordement à la terre à la borne PE
Basses tensions max. 12VAC/DC raccordement bor-
Côté sondes
nier de droite
max. 12V
Borne:
S1 (2x)
S2 (2x)
S3 (2x)
La polarité des sondes S1-S3 au choix
V1 / -
Tensions réseau 230VAC 50-60Hz raccordement
bornier de gauche
Borne:
L
N
R
N
R
Raccordement à la terre à la borne PE !
Raccordement :
sonde 1 chaudière
sonde 2 ballon
sonde (en option)
0-10V ou PWM +/- (STDC Version 3+4)
Raccordement :
Réseau phase L
Réseau neutre N
Pompe phase L
Pompe neutre N
marche/arrêt (STDC Version 1+3)
Raccordement :
sonde 1 ballon 1
sonde 2 ballon 2
sonde (en option)
0-10V ou PWM +/- (STDC Version 3+4)
Raccordement :
Réseau phase L
Réseau neutre N
Pompe phase L
Pompe neutre N
marche/arrêt (STDC Version 1+3)
