7.2.7. - Vitesse de rotation „En marche"
Dans ce menu, la base de calcul de la vitesse de rotation indiquée est modifi ée. Si par
exemple, il est indiqué ici 30%, alors lors du positionnement de la fréquence/tension
réglée sous « PWM en marche » / »0-10V en marche », il sera affi ché une vitesse
de rotation de 30% en présence. Lors du positionnement de la tension/fréquence de
PWM max/ 0-10V max, est affi ché une vitesse de rotation de 100%. Les valeurs inter-
médiaires seront calculées en conséquence.
Plage de réglage : 10 jusqu'à 90 % / préréglage : 30 %
Attention
7.2.8. - Affi cher signal
Représente, sous une forme graphique et textuelle, une vue d'ensemble du signal de
pompe confi guré.

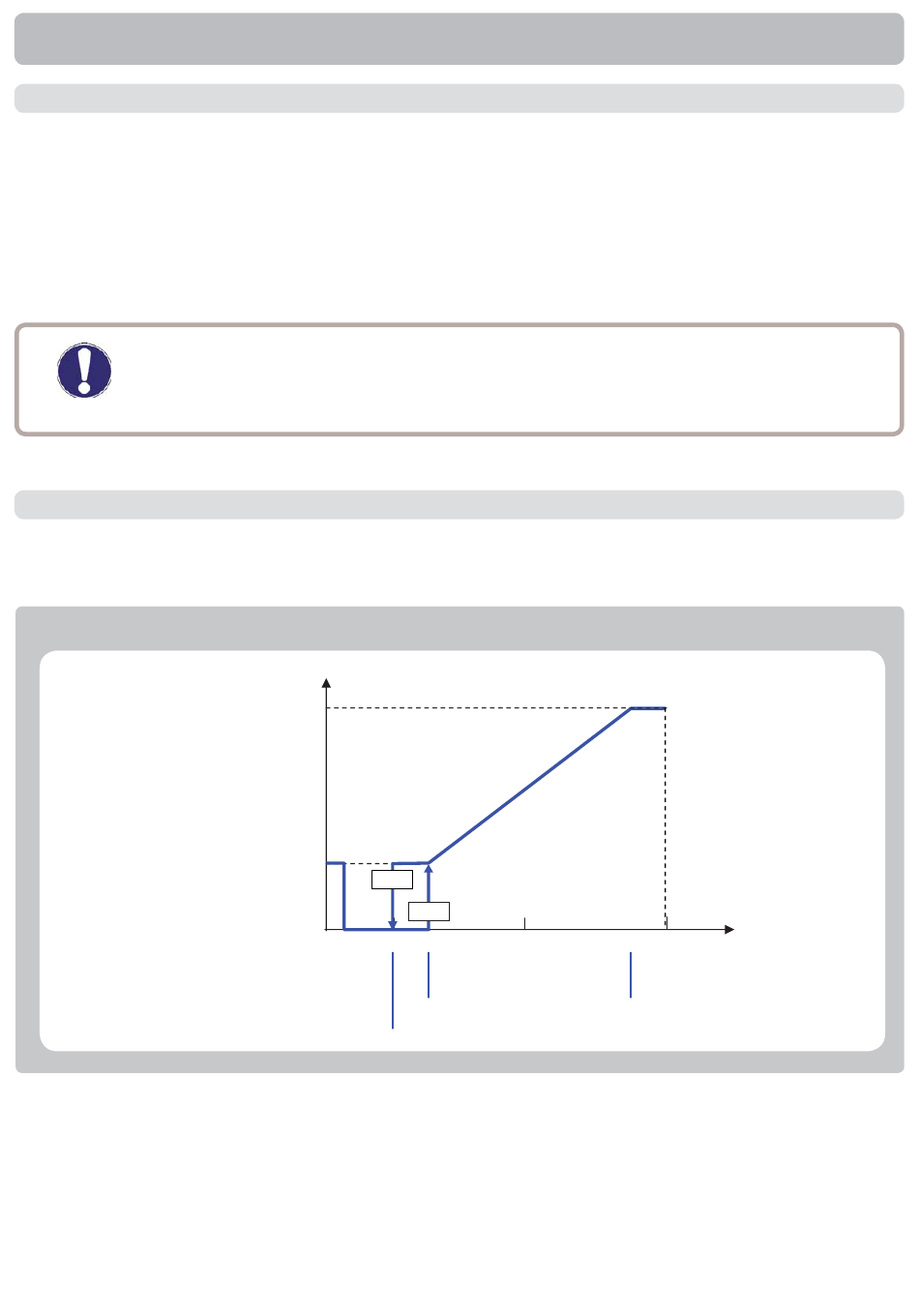

7.2.8a Exemple de réglages de pompe
0-5% détection coupure câble
5-20% stop
25% start
25-90% plage de réglage
36
Fonctions spécifi ques
Cette fonction n'a pas d'impact sur le réglage, mais uniquement
sur l'affi chage de l'écran d'état.
Vitesse
Max rpm
Min rpm
Stop
0
20% 25%
5%
PWM arrêt 5% - 20%
Start
50%
PWM en marche>=25%
Signal PWM (%)
100%
90%
PWM max <=90%
