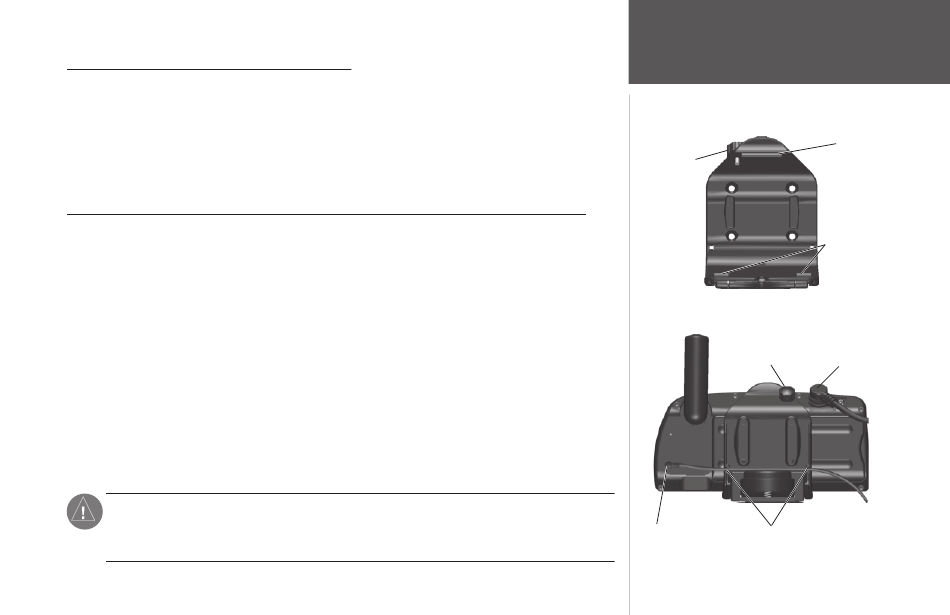

Installation du GPS dans l'étrier de fi xation
1. Repérez les ergots sur la base et le haut de l'étrier de fi xation (voir fi gure à droite) et les rainures
correspondantes sur le bas et le haut du boîtier du GPS.
2. Alignez les rainures en bas du GPS avec les deux ergots correspondants sur le support de l'étrier de
fi xation et appuyez sur le haut du GPS vers l'arrière de l'étrier jusqu'à ce que la rainure du haut et
l'ergot s'encliquettent.
3. Verrouillez le GPS dans l'étrier en serrant le bouton moleté en haut de l'étrier de fi xation.
Fixation du Système de Haut-Parleur Externe au StreetPilot III avec Adaptateur 12 V CC
1. Repérez le connecteur d'alimentation à l'arrière du StreetPilot III (sous le capuchon en caoutchouc).
Le connecteur est protégé contre les inversions de polarité par une rainure située entre deux des
quatre broches.
2. Alignez la prise d'alimentation ronde à 4 broches sur le haut-parleur externe avec adaptateur 12
VCC sur la rainure du connecteur et enfoncez la prise correctement alignée à fond dans le con-
necteur pour obtenir une connexion parfaite. Insérez la prise du haut-parleur de 2,5 mm dans la
prise de haut parleur située sous l'antenne (voir fi gure à droite). Enfoncez le câble du haut-parleur
dans les deux supports spéciaux à l'arrière de l'étrier de fi xation.
La prise du haut-parleur de 2,5 mm peut être utilisée avec le haut-parleur externe ou avec votre
propre haut-parleur/écouteur (non alimenté, impédance 8). Le haut-parleur intégré dans l'enceinte
externe avec adaptateur 12 VCC ne fonctionne pas si le câble n'est pas branché à la source
d'alimentation du véhicule.
3. Branchez la partie allume-cigare du haut-parleur externe avec adaptateur 12 VCC dans la prise
allume-cigare de votre véhicule. En faisant cheminer le câble de l'adaptateur, assurez-vous qu'il
n'entrave en aucune manière les commandes du véhicule.
ATTENTION :
L a connexion du StreetPilot III à un haut-parleur amplifi é extérieurement
peut endommager l'amplifi cateur interne sur le StreetPilot III et entraîner l'annulation de la
garantie.
Annexe A
Installation sur le Véhicule
Bouton de
verrouillage
Etrier de Fixation
Bouton de
verrouillage
d'alimentation
Prise Haut-parleur
Supports de câble de
haut-parleur
Ergot
supérieur
Ergots
inférieurs
Connecteur
53
