Conditions maximales au cours de la procédure SEP à la vapeur ou à l'eau surchauffée :
a. température maximale :
b. délai maximum :
c. refroidissement :
d. matériaux :
8.7. DÉMONTAGE ET MONTAGE DE LA POMPE
Le montage et le démontage des pompes doivent être réalisés uniquement par du personnel qualifié. Assurez-
vous que le personnel lise attentivement le présent manuel d'instructions, notamment les instructions relatives
aux tâches dont ils sont chargés.
ATTENTION
Le montage ou le démontage incorrects peuvent nuire au fonctionnement de la pompe et entraîner
des frais élevés de réparation, ainsi qu'une longue période d'inactivité.
INOXPA décline toute responsabilité liée aux accidents ou dommages causés par le non-respect
des instructions du présent manuel.
Préparatifs
Disposez d'un environnement de travail propre, car la manipulation de certaines pièces (notamment la garniture
mécanique) requiert un soin particulier et d'autres ont de faibles tolérances.
Vérifiez que les pièces utilisées n'ont pas été endommagées lors du transport. Pour ce faire, inspectez les
bords de réglage, les faces coïncidentes, l'obturation, la présence de bavures, etc.
Après avoir effectué chaque démontage, nettoyez soigneusement les pièces et inspectez tout dommage.
Remplacez toute pièce endommagée.
Outils
Utilisez correctement les outils adaptés aux opérations de montage et de démontage.
Nettoyage
Avant de démonter la pompe, nettoyez sa partie extérieure et intérieure.

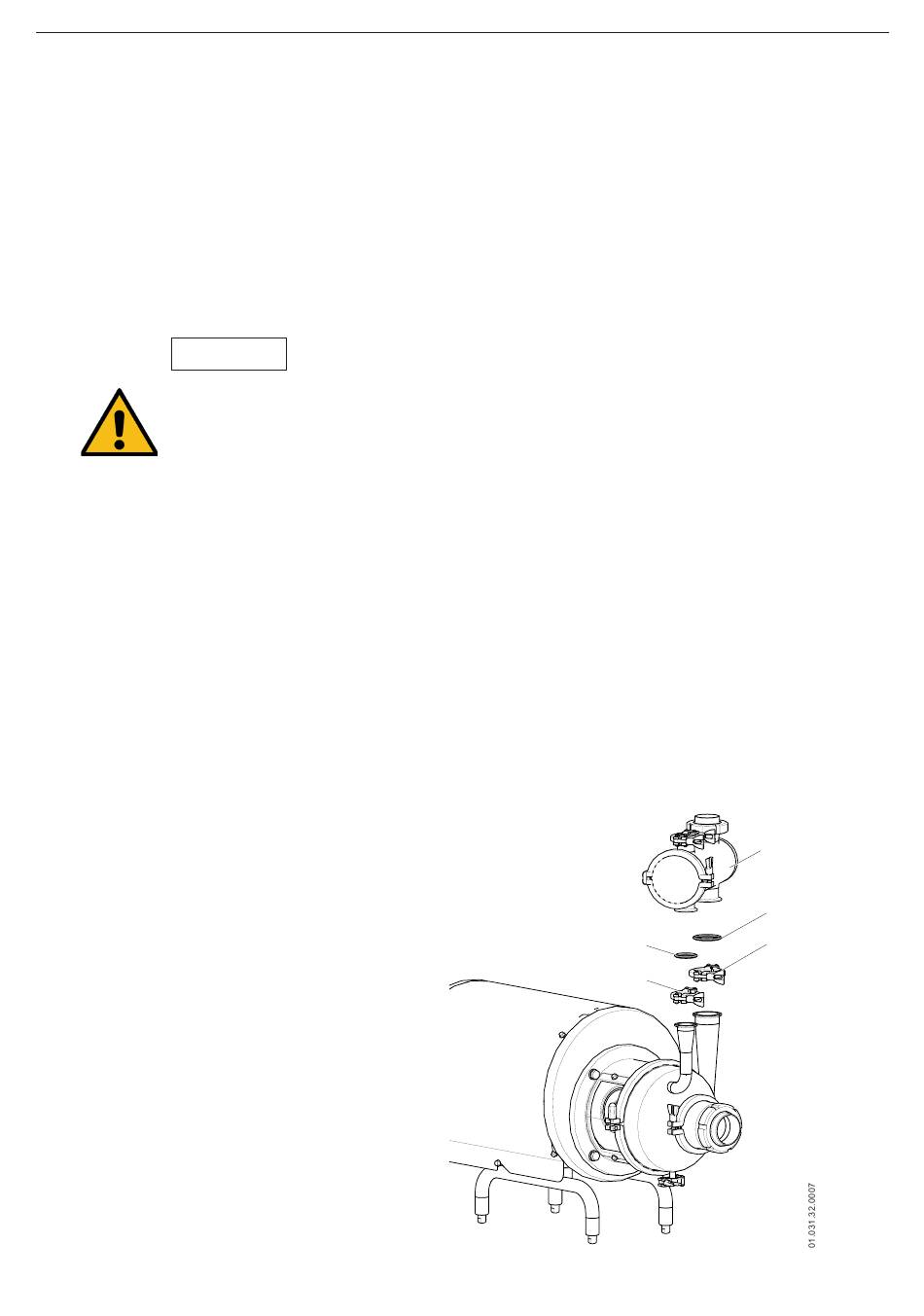

8.7.1. Unité auto-amorçante
Démontage :
1. Retirez les colliers de fixation (85B et 92E) du
cône de refoulement et du tuyau de retour.
2. Démontez le réservoir de séparation (01A).
3. Retirez les joints clamp (85A et 92F) du cône de
refoulement et du tuyau de retour. Vérifiez leur
état et remplacez-les s'ils sont endommagés.
4. Retirez le collier (92) du clapet anti-retour de
l'orifice d'aspiration.
5. Séparez le corps du clapet anti-retour (01B) puis
retirez le joint (92A) du corps (01) de la pompe.
6. Retirez la douille de guidage (17E), le
ressort (75), l'arbre (05A) et le joint de
l'arbre (80E) du clapet anti-retour.
7. Séparez les composants du clapet anti-retour :
la douille de guidage (17E), le ressort (75) et
l'arbre (05A).
8. Démontez le joint torique (80E) du logement de
l'arbre (05A) du clapet anti-retour.
9. Retirez le collier (87B) de la purge, le bouchon
borgne (87) et le joint (87A).
INOXPA S.A.U.
01.031.30.03FR · (A) 2022/01
140 °C / 284 °F
30 min
air stérile ou gaz inerte
EPDM / PTFE (recommandé)
FPM / NBR (non recommandé)
01A
92F
92E
85A
85B
Entretien
19
