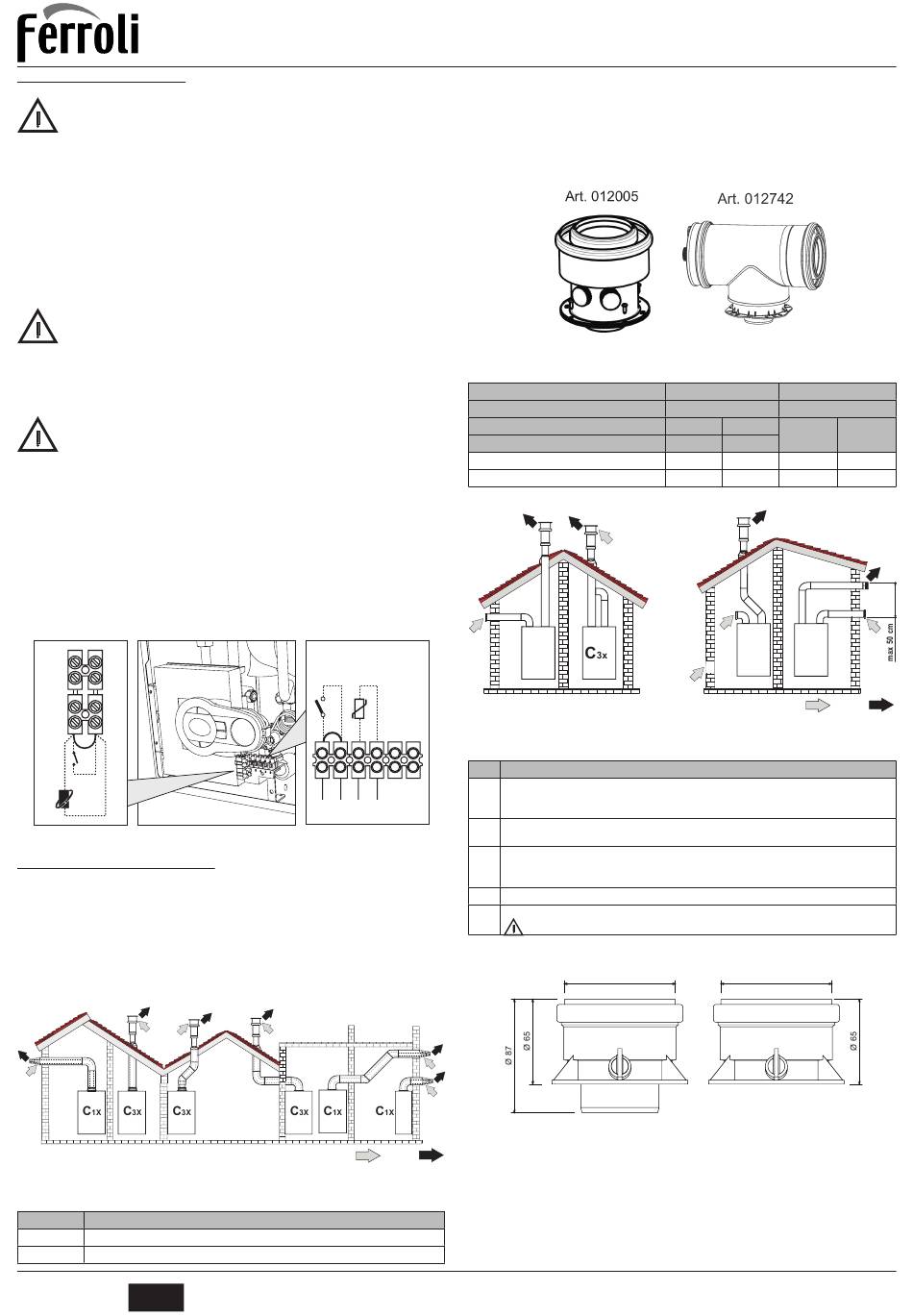

3.5 Raccordements électriques
L'appareil doit être raccordé à un dispositif de mise à la masse efficace
conforme aux dispositions de sécurité en vigueur. Faites vérifier la capacité
de fonctionnement et la compatibilité du dispositif de mise à la masse par
un technicien qualifié ; le fabricant n'est en aucun cas responsable des
éventuels dégâts dûs à une mauvaise mise à la masse de l'installation.
La chaudière est prête à être raccordée et est équipée d'un « câble en Y »
sans fiche pour le raccordement au tuyau d'alimentation électrique. Les
raccordements au réseau doivent s'effectuer avec un embout fixe et être
équipés d'un commutateur à deux pôles dont les contacts présentent une
ouverture de 3 mm minimum. Vous devez installer, entre la chaudière et le
câble d'alimentation électrique, des fusibles d'une résistance de 3 A max.
Lors du raccordement au câble d'alimentation électrique, la polarisation
suivante doit être respectée (RÉSEAU - câble marron / NEUTRE - câble
bleu / MISE À LA MASSE - câble jaune-vert).
Le câble de réseau de l'appareil ne doit pas être remplacé par l'utilisateur.
Si le câble est endommagé, l'appareil doit être mis hors service. Le câble
doit uniquement être remplacé par un technicien. En cas de remplacement,
seul le type de câble HAR H05 VV-F 3x0,75 mm2 d'un diamètre extérieur
max. de 8 mm est autorisé.
Thermostat d'ambiance (en option)
ATTENTION : LE THERMOSTAT D'AMBIANCE DOIT ÊTRE ÉQUIPÉ
DE CONTACTS SANS POTENTIEL. EN CAS DE RACCORDEMENT
DE 230 V AUX BORNES DU THERMOSTAT D'AMBIANCE, LA PLATINE
SERA IRRÉMÉDIABLEMENT ENDOMMAGÉE.
EN CAS DE RACCORDEMENT des régulateurs d'ambiance avec tempo-
risation ou minuterie de contact, l'alimentation électrique de ces dispositifs
ne doit pas être prélevée sur leurs contacts séparés. Leur alimentation
électrique doit, suivant le type de dispositif, être assurée par un raccorde-
ment direct au réseau ou aux batteries.
Accès à la boîte à bornes
Pour retirer la trappe d'accès (« Ouverture de la trappe d'accès », page 10), la
boîte à bornes est débranchée des raccordements électriques (figure 14). La dispo-
sition des bornes pour les différents raccordements figure également sur le schéma
électrique de la figure 30.
72
139
Figure 14 - Accès à la boîte à bornes
3.6 Systèmes de gaz d'échappement
Élément à prendre en compte
L'appareil est de « type C » et équipé, indépendamment de l'air ambiant, de ventila-
tions aspirantes. l'admission d'air et l'échappement de gaz doivent être associés à l'un
des systèmes d'absorption ou d'aspiration décrits ci-dessous. Avant l'installation, les
prescriptions en vigueur doivent être testées et respectées à la lettre. De plus, les di-
spositions concernant les embouts sur le mur et/ou sur le toit, ainsi que les distances
minimales entre les fenêtres, les murs, les ventilations etc. doivent être respectées.
Raccordement à l'aide de tuyaux coaxiaux
Figure 15 - Exemples de raccordement avec tuyaux coaxiaux (
= Gaz d'échappement)
Tableau 2 - Type
Type Description
Admission d'air et échappement de gaz horizontaux dans le mur
C1X
Admission d'air et échappement de gaz verticaux par le toit
C3X
FR
BLUEHELIX PRO 25 C / 32 C
Pour le raccordement coaxial, il existe deux manchons de raccordement de chau-
dière 60/100 sur 80/125. Ils peuvent être utilisés en fonction de la situation sur place.
La pièce en T de révision du raccordement de la chaudière peut pivoter de 360 °
et est utilisable dans presque toutes les situations. Lors de l'installation du système
d'échappement de gaz, il faut tenir compte de la pente des tuyaux de la chaudière
de sorte que le condensat qui se dépose puisse être évacué par la chaudière. Vous
trouverez d'autres accessoires d'échappement de gaz dans notre liste de tarifs FER-
ROLI actuels.
Tableau 3 - Longueur maximale des conduits coaxiaux
Longueur maximale autorisée (à l'horizontale)
Longueur maximale autorisée (à la verticale)
Coefficient de réduction de 90 °-tube coudé
Coefficient de réduction de 45 °-tube coudé
Raccordement à l'aide de tuyaux distincts
A 138
Figure 17 - Exemples de raccordement avec tuyaux distincts (
Tableau 4 - Type
Type
1 2 3 4 5 6
C1X
C3X
C5X
C6X
B2X
Ce schéma de raccordement ne doit être installé en Allemagne dans des espaces
d'habitation ou de vie. Manchons de raccordement sur demande.
Avant l'installation, testez, selon le calcul simple suivant, si la longueur maximale
= Air /
autorisée est respectée :
1. Réalisez le schéma complet des systèmes de cheminée à deux conduits com-
prenant les accessoires et les manchons d'évacuation.
2. Conformément au tableau 6, indiquez les pertes de pression en m
équivalent) pour chaque composant suivant la position de montage.
3. Testez si la somme totale des pertes est inférieure ou égale à la longueur
maximale autorisée indiquée dans le tableau 5.
Cod. 3541D189 - Rev. 01 - 04/2018
Figure 16 - Accessoire d'évacuation pour conduits coaxiaux
BLUEHELIX PRO 25C / 32C BLUEHELIX PRO 25C / 32C
C
5x
= Gaz d'échappement)
Description
Admission d'air et échappement de gaz horizontaux dans le mur Les pièces d'admission ou d'échap-
pement doivent être concentriques ou être placées les unes à côté des autres de manière si étanche
que des conditions d'enroulement identiques s'appliquent (dans 50 cm)
Admission d'air et échappement de gaz verticaux par le toit. Pièces d'admission ou d'échappement
identiques à C12
Admission d'air et échappement de gaz distincts par le mur ou le toit, dans tous les cas dans des zones
de pression différente. Les admissions d'air et échappements de gaz ne doivent pas être installés
sur des murs opposés.
Admission d'air et échappement de gaz avec des tuyaux certifiés séparément (EN 1856/1)
Aspiration de l'air de la pièce de l'installation et évacuation par le mur ou le toit
IMPORTANT - LA PIÈCE DOIT ÊTRE ÉQUIPÉE D'UNE ARÉTAION ADAPTÉE
Ø 81
Figure 18 - Accessoire d'évacuation pour conduits distincts
Coaxial 60/100 Coaxial 80/125
7 m 7 m
28 m
8 m 8 m
1 m 1 m 0.5 m
0.5 m 0.5 m 0.25 m 0.25 m
B C
2x 1x
= Air /
Ø 81
(mètre
eq
21
28 m
0.5 m
