Montage
34
1
3
2
3

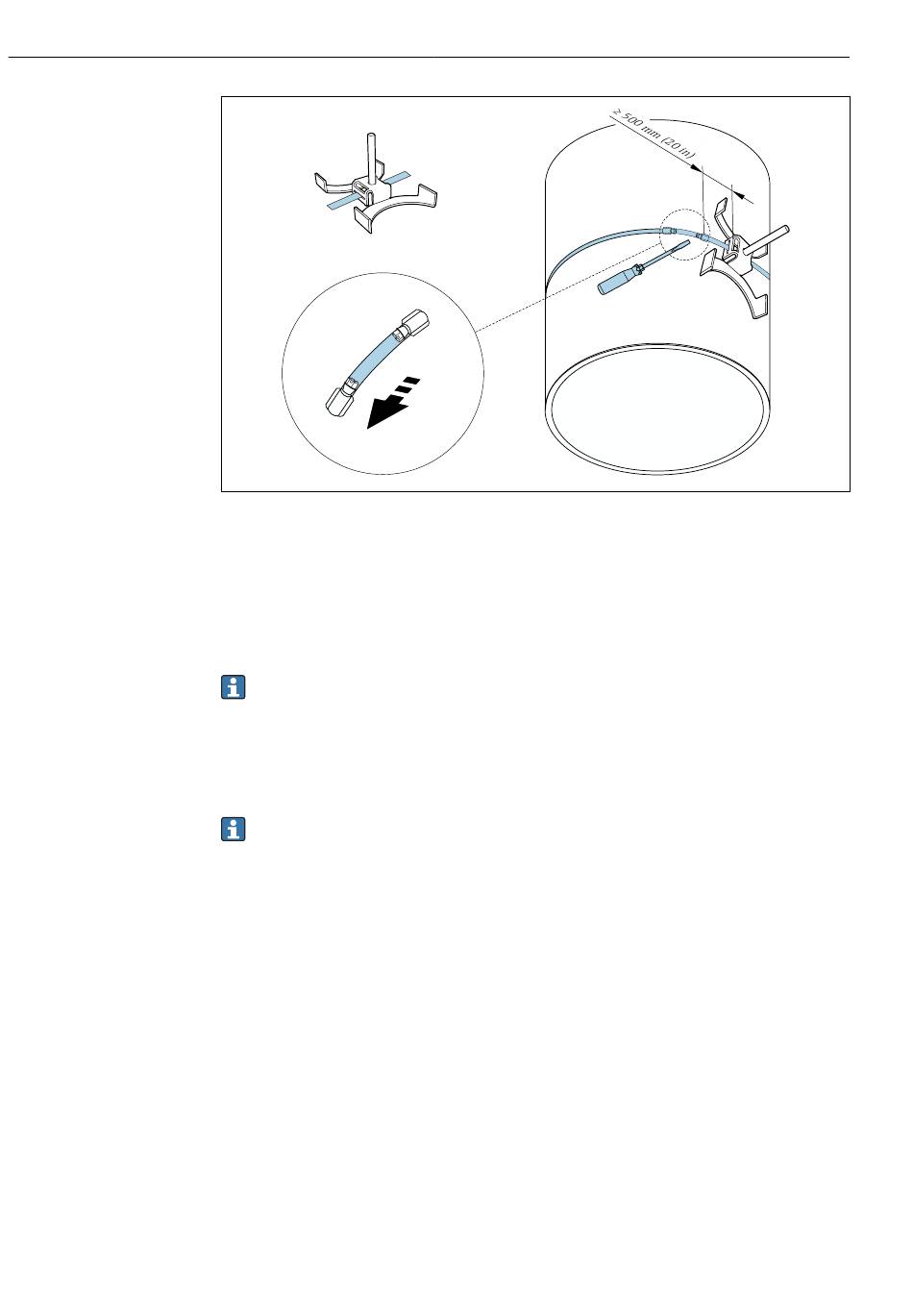

 20 Support avec colliers de serrage (grands diamètres nominaux)
1 Goujon avec guide*
2 Collier de serrage*
3 Vis de tension
*La distance entre le goujon et le verrou de collier de serrage doit être au minimum de 500 mm (20 in).
• Pour un montage à 1 traverse avec 180° (côtés opposés) →  23 (mesure à une
corde, A0044304), →  12,  24(mesure à deux cordes, A0043168)
• Pour un montage à 2 traverses →  23 (mesure à une corde, A0044305),
→  13,  24(mesure à deux cordes, A0043309)
• Raccordement électrique →  7,  22
Support de capteur avec goujons à souder
Utilisable pour
• Appareils de mesure avec gamme de mesure DN 50 à 4000 (2 à 160")
• Montage sur tubes DN 50 à 4000 (2 à 160")
Procédure :
• Les goujons à souder doivent être fixés aux mêmes distances de montage que les goujons
de montage avec les colliers de serrage. Les sections suivantes expliquent comment
orienter les goujons de montage en fonction de la méthode de montage et de la méthode
de mesure :
• Montage pour mesure via 1 traverse →  37
• Montage pour mesure via 2 traverses →  39
• Le support de capteur est fixé en standard avec un contre-écrou à filetage métrique ISO
M6. Si un autre filetage doit être utilisé pour la fixation, il faut utiliser un support de
capteur avec un contre-écrou amovible.
Proline Prosonic Flow P 500 HART
Endress+Hauser
A0043374
